Grundlegende Anweisungen zur
Benutzung des Oszilloskops
Über dieses Kapitel
Dieses Kapitel bietet einführende Handlungsanweisungen über das Oszilloskop. Diese
Einführung deckt nicht alle Fähigkeiten des Oszilloskops, bietet aber grundlegende
Beispiele der Menü-Steuerung und Bedienung. Detaillierte Anweisungen finden Sie im
Abschnitt „Erweiterte Funktionen des Oszilloskops".
Einschalten des Oszilloskops
Verbinden Sie das Oszilloskop über den mitgelieferten AC-Adapter mit einer AC-
Stromquelle.
Ist die Batterie aufgeladen, kann das Oszilloskop über die mitgelieferte und eingesetzte
Lithium-Ionen Batterie betrieben werden. Bei voller Aufladung lässt sich das Messgerät
bis zu vier (4) Stunden betreiben.
Schalten Sie das Oszilloskop durch Drücken der Ein-/Aus-Taste ein.
Nach dem Einschalten führt das Gerät einen „Selbsttest" durch. Auf dem Display wird
„press any key to continue" angezeigt.
Hauptbildschirm des Oszilloskops

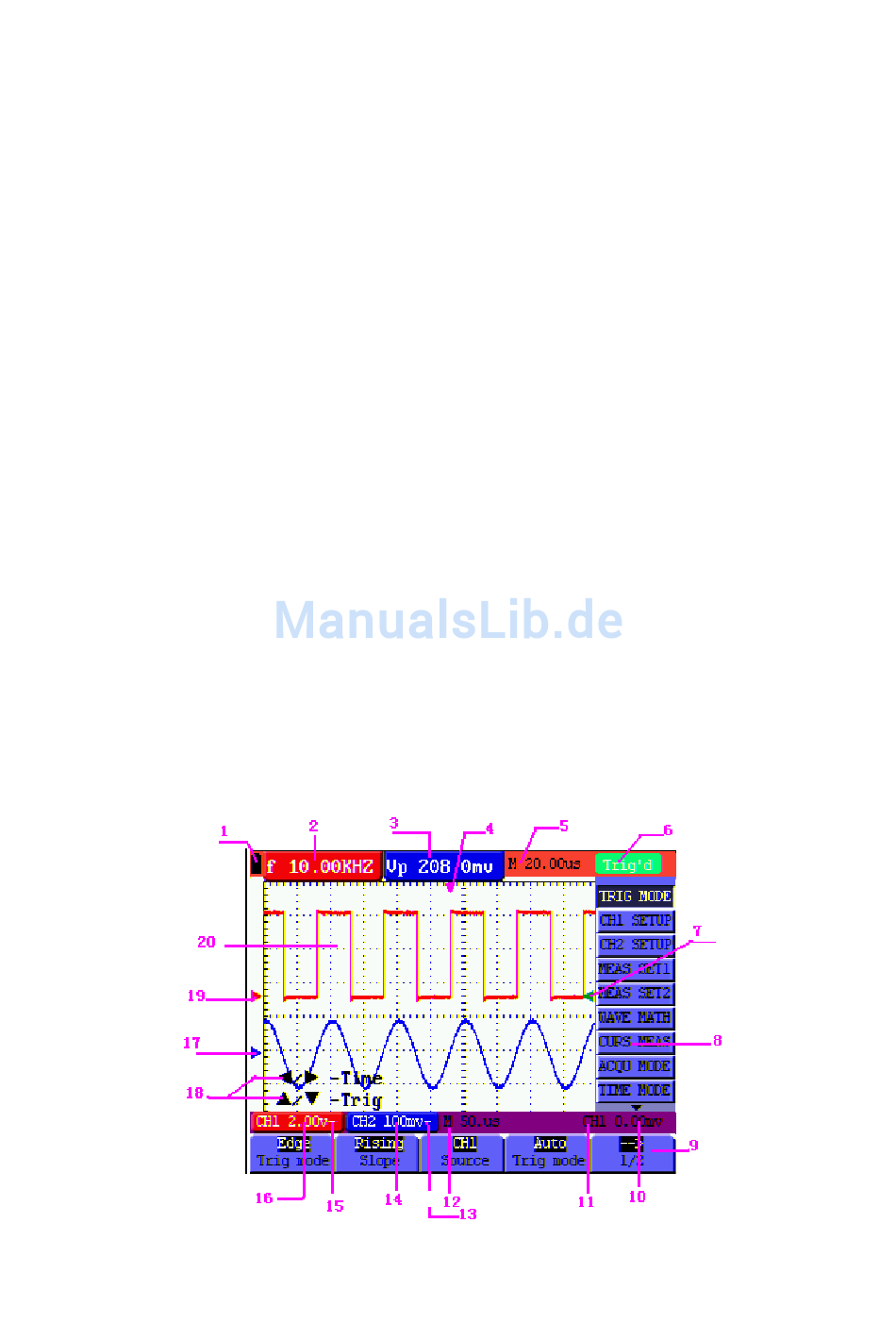

Abbildung 4: Bildschirm des Oszilloskops
13
V5.1 ‐ March 2010
