Horizontale Bedienelemente
Mit den horizontalen Bedienelementen können Sie die horizontale Skalierung und Position des Signals
ändern. Die Anzeige der horizontalen Position enthält die durch die Bildschirmmitte dargestellte Zeit,
wobei die Zeit des Triggers Null entspricht. Durch Änderung der Horizontalskalierung wird das Signal
um die Bildschirmmitte herum gedehnt bzw. gestaucht. Nahe der oberen rechten Bildschirmecke wird
die aktuelle horizontale Position in Sekunden angezeigt.
Ein M steht für die „Hauptzeitbasis", ein W für die „Fensterzeitbasis". Die horizontale Position wird auf
dem Oszilloskop auch mit einem Pfeilsymbol oben im Raster versehen.

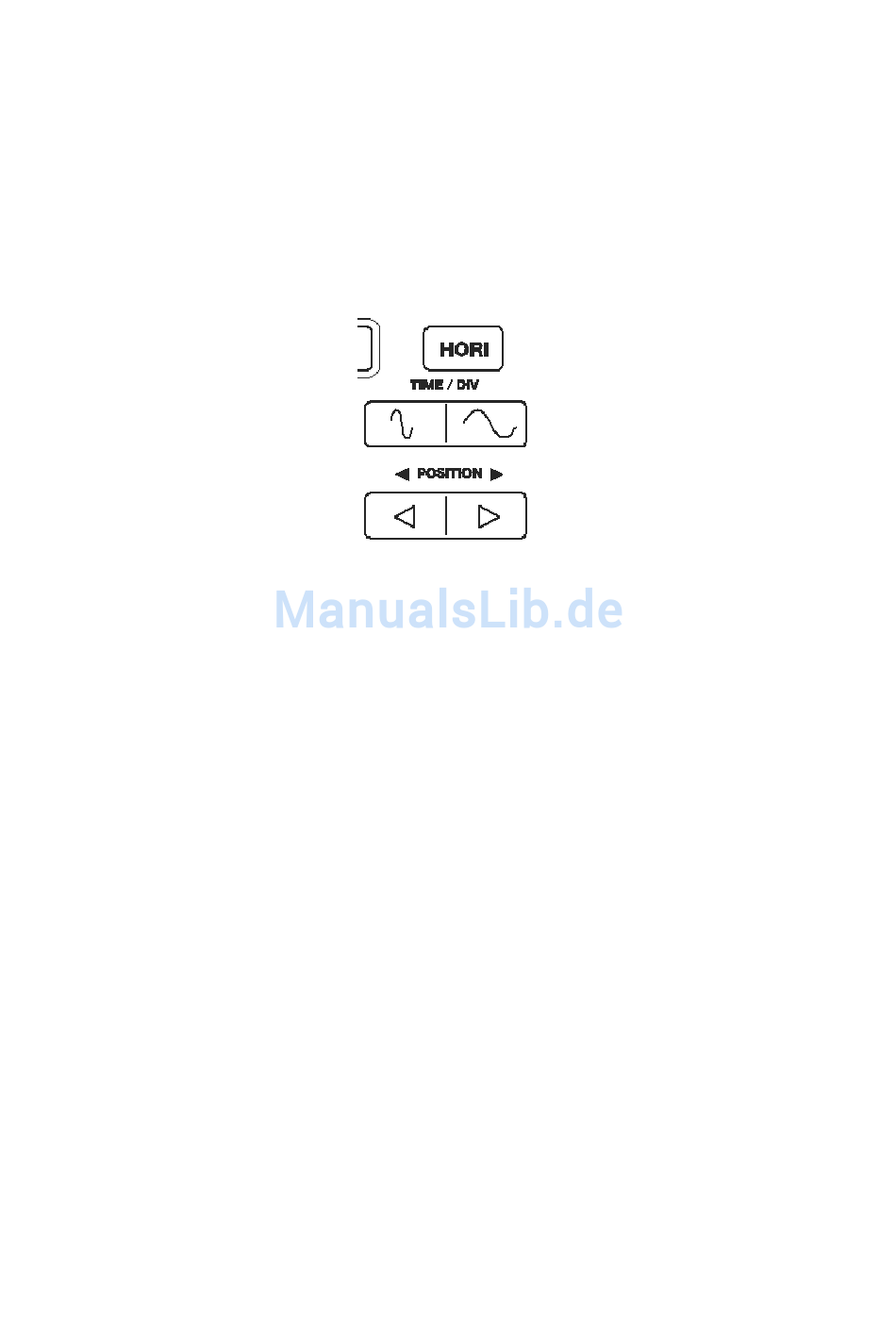

1. HORIZONTALE POSITIONSLEISTE: Hiermit wird die Triggerposition in Bezug auf die
Bildschirmmitte eingestellt.
2. TIME/DIV: Hiermit wird die horizontale Zeitskala geändert und damit das Signal vergrößert oder
verkleinert. Wenn die Signalerfassung (mit der Taste RUN/STOP) angehalten wird, lässt sich das Signal
über dir Taste TIME/DIV vergrößern oder verkleinern. Wählen Sie im Dual-Fenstermodus mit der Taste
F1 das größere oder kleinere Fenster. Wenn das größere Fenster gewählt wurde, bietet die Taste F1 die
gleichen Funktionen wie im Einzelfenstermodus. Wenn das kleinere Fenster gewählt wurde, können Sie
das Signal mit der Taste TIME/DIV skalieren (die Vergrößerung kann auf bis zu 1000x eingestellt
werden).
22
