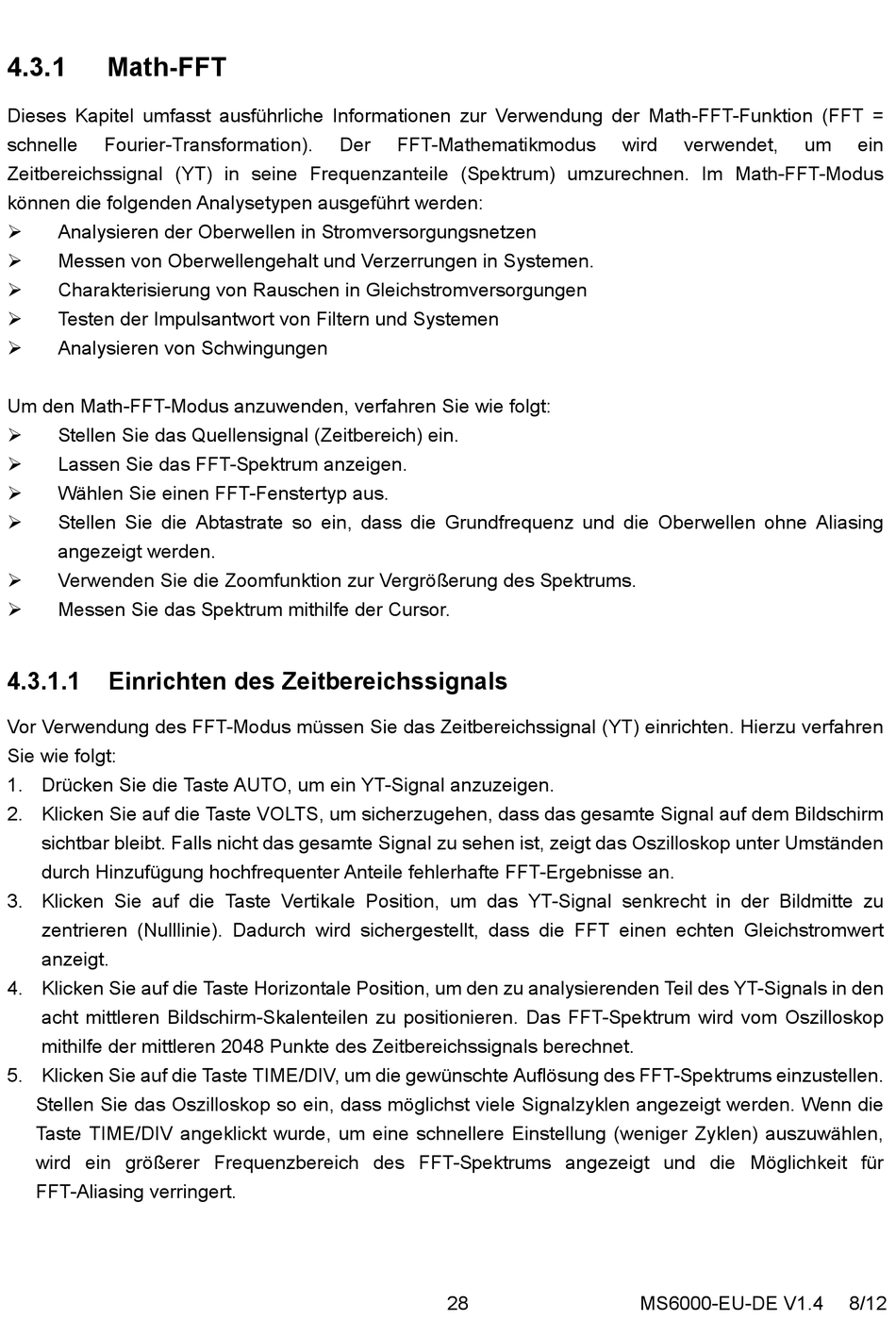

4.3.1

Math-FFT

Dieses Kapitel umfasst ausführliche Informationen zur Verwendung der Math-FFT-Funktion (FFT =
schnelle Fourier-Transformation).
Zeitbereichssignal (YT) in seine Frequenzanteile (Spektrum) umzurechnen. Im Math-FFT-Modus
können die folgenden Analysetypen ausgeführt werden:
Analysieren der Oberwellen in Stromversorgungsnetzen

 Messen von Oberwellengehalt und Verzerrungen in Systemen.
 Charakterisierung von Rauschen in Gleichstromversorgungen
 Testen der Impulsantwort von Filtern und Systemen
 Analysieren von Schwingungen
Um den Math-FFT-Modus anzuwenden, verfahren Sie wie folgt:
 Stellen Sie das Quellensignal (Zeitbereich) ein.
 Lassen Sie das FFT-Spektrum anzeigen.
 Wählen Sie einen FFT-Fenstertyp aus.
 Stellen Sie die Abtastrate so ein, dass die Grundfrequenz und die Oberwellen ohne Aliasing
angezeigt werden.
 Verwenden Sie die Zoomfunktion zur Vergrößerung des Spektrums.
Messen Sie das Spektrum mithilfe der Cursor.

4.3.1.1

Einrichten des Zeitbereichssignals

Vor Verwendung des FFT-Modus müssen Sie das Zeitbereichssignal (YT) einrichten. Hierzu verfahren
Sie wie folgt:
1. Drücken Sie die Taste AUTO, um ein YT-Signal anzuzeigen.
2. Klicken Sie auf die Taste VOLTS, um sicherzugehen, dass das gesamte Signal auf dem Bildschirm
sichtbar bleibt. Falls nicht das gesamte Signal zu sehen ist, zeigt das Oszilloskop unter Umständen
durch Hinzufügung hochfrequenter Anteile fehlerhafte FFT-Ergebnisse an.
3. Klicken Sie auf die Taste Vertikale Position, um das YT-Signal senkrecht in der Bildmitte zu
zentrieren (Nulllinie). Dadurch wird sichergestellt, dass die FFT einen echten Gleichstromwert
anzeigt.
4. Klicken Sie auf die Taste Horizontale Position, um den zu analysierenden Teil des YT-Signals in den
acht mittleren Bildschirm-Skalenteilen zu positionieren. Das FFT-Spektrum wird vom Oszilloskop
mithilfe der mittleren 2048 Punkte des Zeitbereichssignals berechnet.
5. Klicken Sie auf die Taste TIME/DIV, um die gewünschte Auflösung des FFT-Spektrums einzustellen.
Stellen Sie das Oszilloskop so ein, dass möglichst viele Signalzyklen angezeigt werden. Wenn die
Taste TIME/DIV angeklickt wurde, um eine schnellere Einstellung (weniger Zyklen) auszuwählen,
wird ein größerer Frequenzbereich des FFT-Spektrums angezeigt und die Möglichkeit für
FFT-Aliasing verringert.
Der FFT-Mathematikmodus
28
wird verwendet,
MS6000-EU-DE V1.4
um ein
8/12
