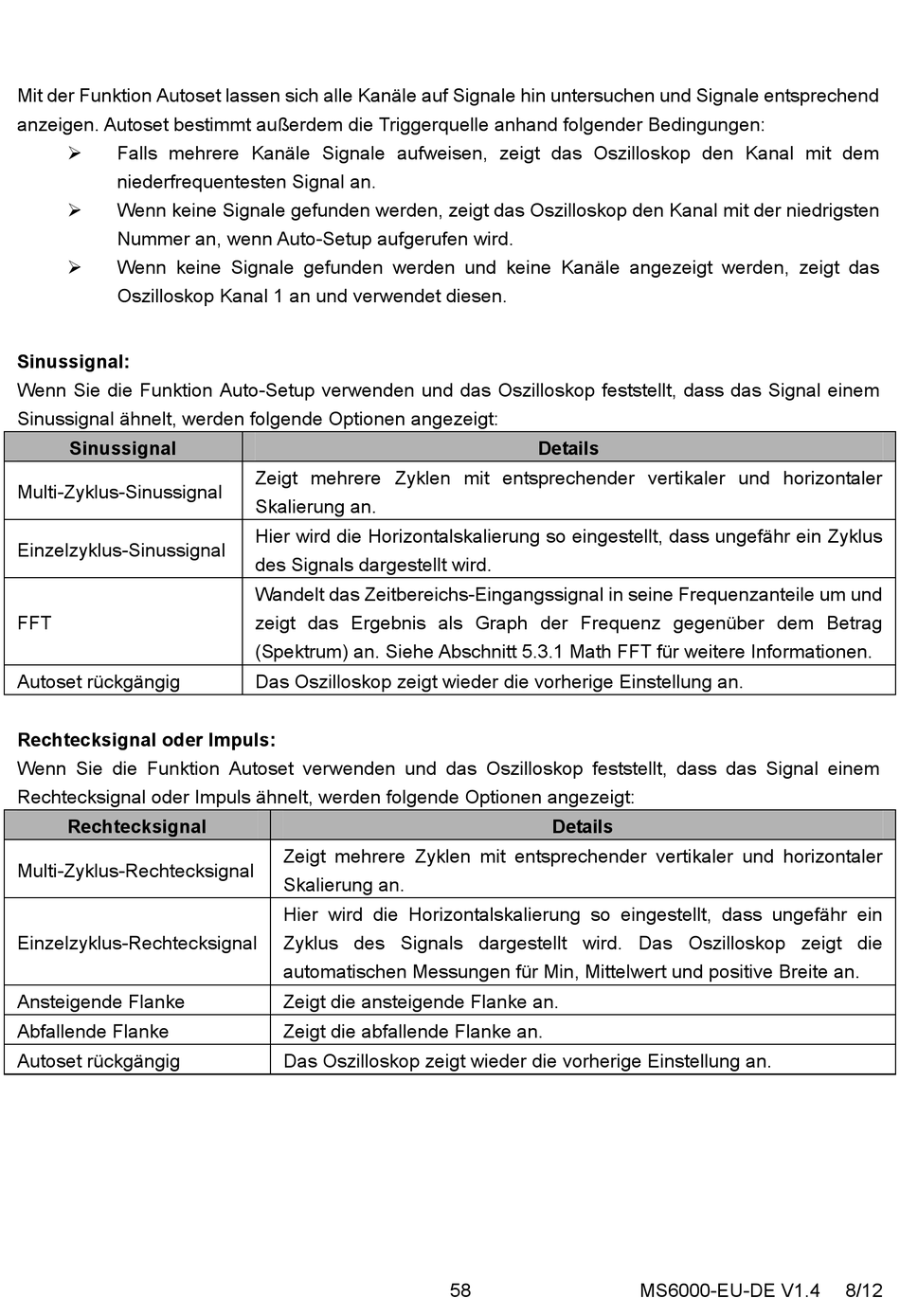

Mit der Funktion Autoset lassen sich alle Kanäle auf Signale hin untersuchen und Signale entsprechend
anzeigen. Autoset bestimmt außerdem die Triggerquelle anhand folgender Bedingungen:
Falls mehrere Kanäle Signale aufweisen, zeigt das Oszilloskop den Kanal mit dem
niederfrequentesten Signal an.
Wenn keine Signale gefunden werden, zeigt das Oszilloskop den Kanal mit der niedrigsten
Nummer an, wenn Auto-Setup aufgerufen wird.
Wenn keine Signale gefunden werden und keine Kanäle angezeigt werden, zeigt das
Oszilloskop Kanal 1 an und verwendet diesen.
Sinussignal:
Wenn Sie die Funktion Auto-Setup verwenden und das Oszilloskop feststellt, dass das Signal einem
Sinussignal ähnelt, werden folgende Optionen angezeigt:
Sinussignal
Multi-Zyklus-Sinussignal
Einzelzyklus-Sinussignal
FFT
Autoset rückgängig
Rechtecksignal oder Impuls:
Wenn Sie die Funktion Autoset verwenden und das Oszilloskop feststellt, dass das Signal einem
Rechtecksignal oder Impuls ähnelt, werden folgende Optionen angezeigt:
Rechtecksignal
Multi-Zyklus-Rechtecksignal
Einzelzyklus-Rechtecksignal
Ansteigende Flanke
Abfallende Flanke
Autoset rückgängig
Zeigt mehrere Zyklen mit entsprechender vertikaler und horizontaler
Skalierung an.
Hier wird die Horizontalskalierung so eingestellt, dass ungefähr ein Zyklus
des Signals dargestellt wird.
Wandelt das Zeitbereichs-Eingangssignal in seine Frequenzanteile um und
zeigt das Ergebnis als Graph der Frequenz gegenüber dem Betrag
(Spektrum) an. Siehe Abschnitt 5.3.1 Math FFT für weitere Informationen.
Das Oszilloskop zeigt wieder die vorherige Einstellung an.
Zeigt mehrere Zyklen mit entsprechender vertikaler und horizontaler
Skalierung an.
Hier wird die Horizontalskalierung so eingestellt, dass ungefähr ein
Zyklus des Signals dargestellt wird. Das Oszilloskop zeigt die
automatischen Messungen für Min, Mittelwert und positive Breite an.
Zeigt die ansteigende Flanke an.
Zeigt die abfallende Flanke an.
Das Oszilloskop zeigt wieder die vorherige Einstellung an.
Details
Details
58
MS6000-EU-DE V1.4
