Inhaltszusammenfassung für Extech Instruments GRT300

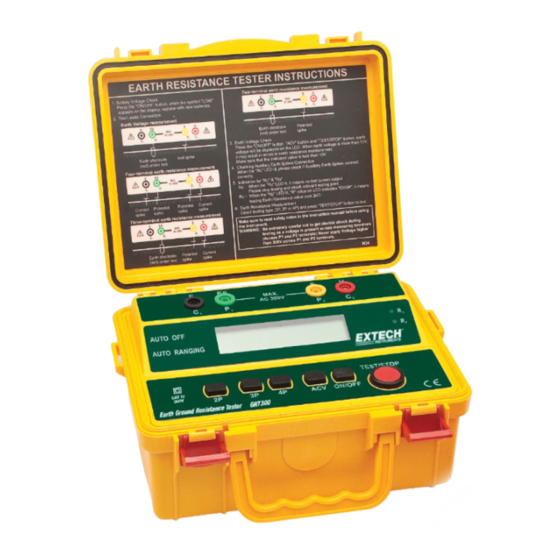

- Seite 1 Gebrauchsanweisung Vierdrahtiges Erdungswiderstand-Prüfkit Modell GRT300...
- Seite 2 Einführung Glückwunsch zum Kauf des vierdrahtigen Erdungswiderstand-Prüfkits von Extech. Das Modell GRT300 ist ist konform mit der IEC-Publikation 348, Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte, EN 61010-1, EN 61326-1, EN 61557-1, EN 61557-5 und anderen Sicherheitsnormen. Korrekte Bedienung und sorgfältige Pflege dieses Messinstruments sichern viele Jahre zuverlässigen Gebrauchs.
- Seite 3 C2-Terminal (Roter Testanschluss) Zweizeilige LCD-Anzeige] Rc LED Rp LED Taste 2P (2 Drähte) Taste 3P (3 Drähte) 10. Taste 4P (4 Drähte) 11. Taste AC V 12. Taste ON/OFF 8 9 10 11 12 13 13. Taste TEST/STOP GRT300-EU-GE-V1.0 4/11...
-
Seite 4: Bedienung
Drücken Sie die Taste "ACV" und dann "TEST/STOP". Die Erdungsspannung wird auf der Anzeige angezeigt. Anmerkung: Wenn die Erdungsspannung mehr als 10 V beträgt, können Störungen in den Erdwiderstandsmessungen auftreten. Stellen Sie sicher, dass der angezeigte Wert kleiner als 10 V ist. GRT300-EU-GE-V1.0 4/11... - Seite 5 (1) Erdungselektrode (Stange) für Test (2) Erdspieß (P – Potenzial) (3) Erdspieß (C – Strom) Erdungswiderstandmessung (3 Terminals) MAX. AC 300V (1) Erdungselektrode (Stange) für Test (2) Erdspieß (P – Potenzial) (3) Erdspieß (C – Strom) Erdungswiderstandmessung (3 Terminals) MAX. AC 300V (1) Erdungselektrode (Stange) für Test (2) Erdspieß (P – Potenzial) GRT300-EU-GE-V1.0 4/11...
- Seite 6 2-Terminal Testen des Erdungswiderstands ist für Messen von normal leitendem Boden häufig ausreichend. 2-Terminalmessungen umfassen Testanschlüsse und Kontaktwiderstand, das Messresultat liegt ein weniger über dem tatsächlichen Erdungswiderstand. Falls Messresultate höher als gewünscht ausfallen oder Messungsvorgaben Multiterminaltechniken erfordern sollten, nutzen Sie die 3- oder 4-Terminal-Messungen. GRT300-EU-GE-V1.0 4/11...
- Seite 7 Reinigung und Lagerung WARNUNG: Um elektrischen Schlag oder Beschädigung des Messinstruments zu vermeiden, lassen Sie kein Wasser in das Gehäuseinnere eindringen. Wischen Sie das Gehäuse regelmäßig mit einem feuchten Tuch und Reinigungsmittel ab, benutzen Sie keine Polier- oder Lösungsmittel. GRT300-EU-GE-V1.0 4/11...
-
Seite 8: Technische Daten
1430 g (mit Batterien) Sicherung 0,1 A / 250 V 5 x 20 mm Copyright © 2011 Extech Instruments Corporation (a FLIR company) Alle Rechte vorbehalten; einschließlich des Rechts auf Vervielfältigung im Ganzen oder in Teilen in jeglicher Form. www.extech.com...
