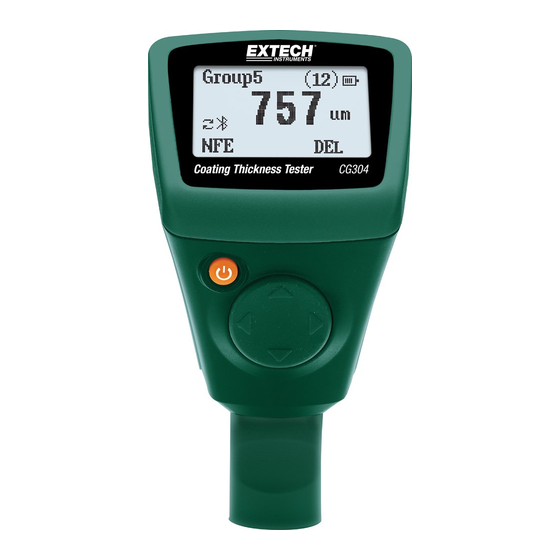

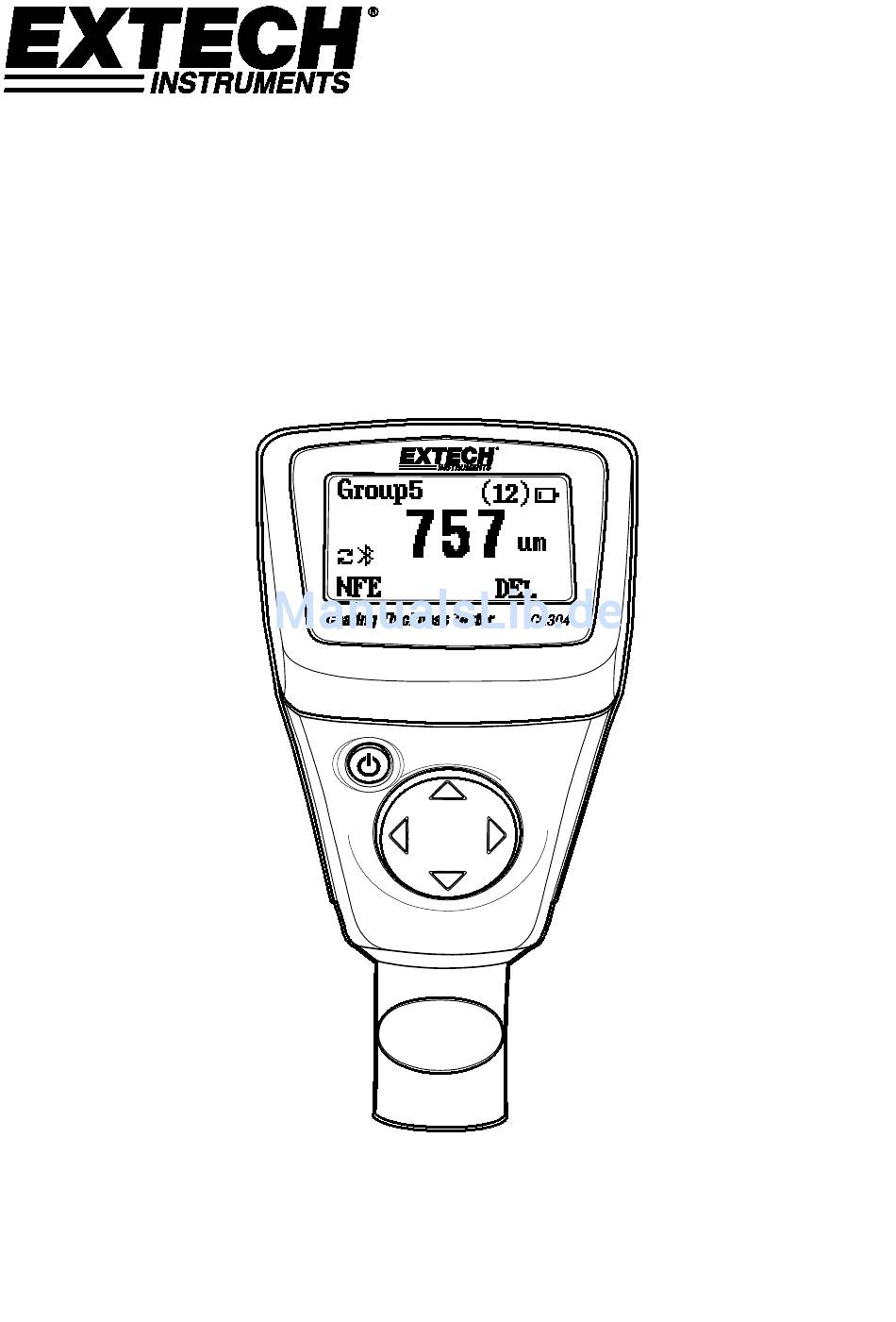

- Seite 1 Benutzerhandbuch Schichtdickenmessgerät mit Bluetooth® Modell CG304 Die Bedienungsanleitung finden Sie in weiteren Sprachen auf www.extech.com...
-
Seite 2: Ausstattungsdetails
Labor, Werkstatt und vor-Ort Einsatz Beschreibung der Messsonde Die Messsonde des CG304 ist in der Sensorhülse federnd gelagert. Dies gewährleistet eine sichere und stabile Positionierung der Messsonde und konstanten Kontaktdruck. Eine V-Nut in der Hülse der Messsonde erleichtert zuverlässige Messungen an kleinen zylindrischen Komponenten. Die halbkugelförmige Spitze der Messsonde besteht aus hartem und haltbarem Material. -
Seite 3: Beschreibung Des Messgeräts
Sie Batterien ein oder ersetzen Sie sie. Halten Sie beim Einschalten des Messgeräts einen Mindestabstand von 10 cm (4“) zu Metallobjekten ein. Ersetzen Sie die Batterien, wenn das Symbol für den Batteriestatus als leer angezeigt wird. Das Messgerät liefert ungenaue Messungen, wenn die Batteriespannung sehr tief absinkt. CG304-de-DE_v2.3 5/17... -
Seite 4: Automatische Abschaltfunktion (Automatic Power Off)
Rufen Sie mit der Pfeiltaste NACH LINKS das Menü auf. Siehe „Menübaum“ unten. • Scrollen Sie mit der Pfeiltaste NACH OBEN oder NACH UNTEN durch das Menü. • Wählen Sie mit der Pfeiltaste NACH LINKS den hervorgehobenen Modus. CG304-de-DE_v2.3 5/17... - Seite 5 Daten einer FE-Nullkalibrierung löschen (Nullkalibrierung löschen) Delete Zero Daten einer NFE-Nullkalibrierung löschen (Nullkalibrierung löschen) ANMERKUNG: Deaktivieren Sie die automatische Abschaltfunktion (Auto Power OFF) bevor Sie langwierige Programmierungen vornehmen, um eine unvorteilhafte, automatische Abschaltung während der Programmierung zu vermeiden. CG304-de-DE_v2.3 5/17...
- Seite 6 Scrollen Sie im Menü SET zur Auswahl BACKLIGHT. Öffnen Sie mit der Pfeiltaste NACH LINKS (SELECT) die Option BACKLIGHT. Stellen Sie mit den Pfeiltasten NACH OBEN und NACH UNTEN die Helligkeit der Hintergrundbeleuchtung ein. Bestätigen Sie Ihre Auswahl mit der Pfeiltaste NACH LINKS (SELECT) und kehren Sie zum Menü SET zurück. CG304-de-DE_v2.3 5/17...
- Seite 7 2. Scrollen Sie mit der Pfeiltaste NACH UNTEN zur Option MEASURE VIEW. 3. Öffnen Sie mit der Pfeiltaste NACH LINKS (SELECT) den Parameter MEASURE VIEW. 4. Scrollen Sie mit der Pfeiltasten NACH OBEN und NACH UNTEN durch die Gruppen gespeicherter Messwerte. CG304-de-DE_v2.3 5/17...
- Seite 8 Reinigen Sie die Sondenspitze (Fett, Öl, Metallabfall usw. Geringste Verunreinigung können die Messungen beeinflussen und die Messwerte verfälschen). Schalten Sie das Messgerät ein (bei einem Mindestabstand von 10 cm [4”] von Metallen). Bereiten Sie das mitgelieferte Metallsubstrat vor. Das Messgerät ist nun zur Kalibrierung bereit. CG304-de-DE_v2.3 5/17...
-
Seite 9: Messwerte In Speichergruppen Aufzeichnen
ZERO of FE“ oder „Del ZERO of NFE“ vom CALIBRATION-Modus im Programmier-Menü wählen kann. Messwerte in Speichergruppen aufzeichnen Das CG304 bietet 50 Speichergruppen an: Gruppe „0“ bis „50“. Gruppe „0“ erlaubt nicht das Speichern von Daten. Sie ist einfach eine Gruppe, die ausgewählt werden kann, wenn Messungen ohne Speicherung vorgenommen werden. - Seite 10 Zur Einhaltung der Richtlinien für die Belastung durch Hochfrequenzwellen vermeiden Sie den direkten Kontakt mit der Sendeantenne während der Übertragung. WARNUNG: Änderungen oder Modifikationen, die nicht ausdrücklich von der zuständigen Stelle genehmigt sind, können zu einem Erlöschen der Erlaubnis für den Betrieb des Geräts führen. CG304-de-DE_v2.3 5/17...
- Seite 11 Wenn ein Problem auftritt, werden die folgenden Fehlermeldungen auf dem LCD des Messgeräts angezeigt: Err1: Fehler Wirbelstromsonde Err2: Fehler magnetische Induktionssonde Err3: Fehler Wirbelstrom- und magnetischer Induktion Err4, 5, 6: „Unused error“ wird angezeigt Err7: Fehler Schichtdicke Wenn einer der Fehler auftritt, wenden Sie sich an Extech Instruments. CG304-de-DE_v2.3 5/17...
-
Seite 12: Wartung
Sammelstellen, Store, in dem die Batterien gekauft wurden, oder überall dort, wo Batterien verkauft werden. Entsorgung: Entsorgen Sie dieses Instrument in den Hausmüll. Der Nutzer ist verpflichtet, die End-of-life-Geräte eine zu diesem Zweck vorgesehene Sammelstelle für die Entsorgung von elektrischen und elektronischen Geräten. CG304-de-DE_v2.3 5/17... -
Seite 13: Technische Daten
Umgebungstemperatur angepasstes Messgerät. Die Genauigkeit der Referenzfolie oder jeglicher anderer Vergleichskörper sollte zu den Messergebnissen addiert werden. Copyright© 2015-2017 FLIR Systems, Inc. Alle Rechte vorbehalten einschließlich des Rechts auf vollständige oder teilweise Vervielfältigung in jeglicher Form. ISO-9001 Certified www.extech.com CG304-de-DE_v2.3 5/17... - Seite 14 CG304-de-DE_v2.3 5/17...
