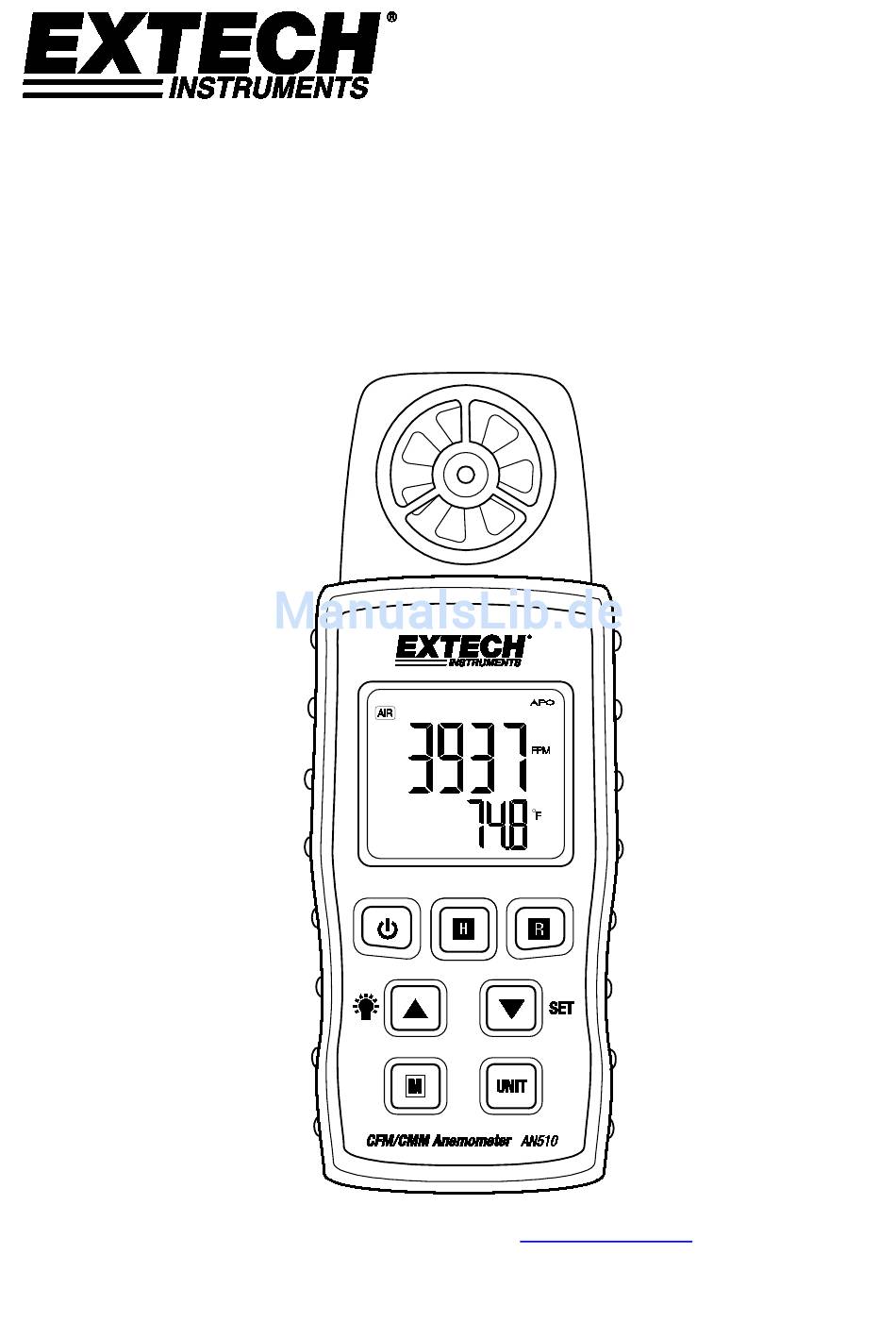

- Seite 1 BENUTZERHANDBUCH CFM/CMM Thermo-Anemometer Modell AN510 Weitere Benutzerhandbücher sind unter www.extech.com verfügbar...
-
Seite 2: Ausstattungsdetails

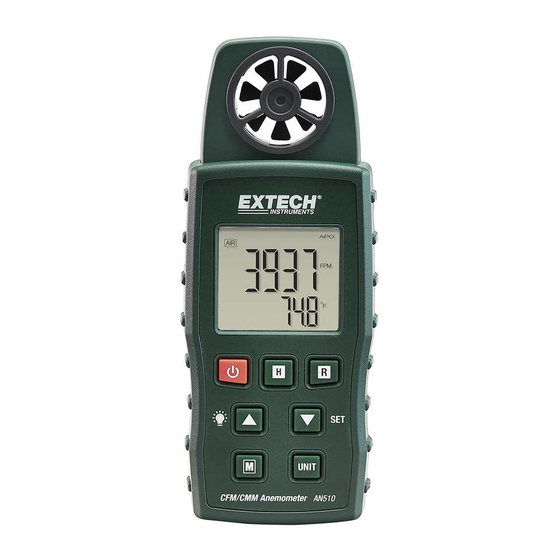

Einleitung Vielen Dank für Ihre Wahl des Extech AN510 CFM/CMM Thermo-Anemometers. Dieses Instrument misst Luftströmungsgeschwindigkeit, Luftströmung (Volumen), Lufttemperatur und Typ-K-Temperatur (externer Sensor). Das hinterleuchtete LCD verfügt über Primär- und Sekundär- Anzeigen sowie zahlreiche Statusanzeigen. Dieses Gerät ist bereits vollständig getestet und kalibriert und wird Ihnen bei ordnungsgemäßem Gebrauch über viele Jahre hinweg zuverlässige Dienste leisten. -
Seite 3: Übersicht Des Messgerätes
Übersicht des Messgerätes Flügelrad für die Luftströmungsgeschwindigkeit Eingang des Typ-K-Temperaturfühlers LCD-Display EIN/AUS Power-Taste ▲ Taste Hintergrundbeleuchtung und Taste MODUS Taste Einheit ▼ Taste EINSTELLUNG und Taste AUFNAHME 10. Taste Hold Beschreibung der Anzeigen auf dem LCD-Bildschirm Luftströmungsgeschwindigkeit Aufnahme Max. Min. Hold-Funktion Luftströmung Batterieanzeige... -
Seite 4: Betrieb
Betrieb Stromversorgung Drücken Sie kurz die Power - Taste schalten Sie das Messgerät EIN oder AUS. Das Messgerät be ginnt, Aufzeichnungen für den gewählten Modus anzuzeigen. Wenn sich das LCD nicht einschalte t, überprüfen Sie die Batterien im Batteriefach auf der Rückseite. Hintergrundbeleuchtung Das LCD ist mit einer Hintergrundbeleuchtung ausgestattet, um das Ablesen des Displays, insbesondere in schwach beleuchteten Bereichen, zu vereinfachen. -
Seite 5: Einstellung Der Abmessungen Für Luftstrom-Messungen
Funktion EINSTELLUNG (APO Ein/Aus, Temperatureinheiten und Einstellungen für die Luftströmung) Halten Sie die Taste für 2 Sekunden gedrückt. Die Anzeige APO Ja oder Nein erscheint: ▼ Drücken Sie die Taste oder , um die automatische Abschaltfunktion APO EIN- (JA) oder ▲... -
Seite 6: Wartung Und Pflege
MAX/MIN-Aufnahme In diesem Modus nimmt das Messgerät die höchsten und niedrigsten Werte im Laufe der Zeit auf. Drücken Sie kurz die Taste R, um in den Aufnahmemodus zu gelangen. Das Aufnahmesymb erscheint im Display. Die höchsten und niedrigsten Werte werden aufgenommen un d während der Messperiode aktualisiert. -
Seite 7: Technische Angaben
Technische Angaben Allgemein LCD-Display Hintergrundbeleuchtetes LCD: 35 x 30 mm (1,38 x 1,18") Sensor Luftströmungsgeschwindigkeit: Reibungsarmes Kugellager; Lufttemperatur: Thermistor Abmessungen Luftströmungsgeschwindigkeit, Lufttemperatur, Luftströmung, Typ-K-Thermometer Stativhalterung Auf der Rückseite des Messgerätes Betriebsfeuchtigkeit Max. 80 % RF Betriebstemperatur 0 bis 50 °C (32 bis 122 °F) Anzeige für „- - - -“... -
Seite 8: Nützliche Gleichungen Und Umrechnungen
Nützliche Gleichungen und Umrechnungen Flächen-Gleichungen für rechteckige und quadratische Luftkanäle Höhe (H) Fläche (F) = Breite (B) x Höhe (H) Breite (B) Flächen-Gleichung für runde Luftkanäle π Fläche (A) = Radius π = 3,14 und r = Radius x Radius Wobei Kubik-Formeln CFM (ft...
