Führen Sie die folgenden Schritte durch, um einen Gleichstrom größer als 600 mA zu
messen:
1)
Drücken Sie die Taste A. Das Symbol DC erscheint im oberen Bildschirmbereich. Die
auf dem Hauptanzeigebildschirm angezeigte Maßeinheit ist mA.
2)
Drücken Sie die Taste F2, um den 10A-Messmodus auszuwählen. Die auf dem
Hauptbildschirm angezeigte Maßeinheit ist A.
3)
Stecken Sie das schwarze Kabel in die COM- und das rote Kabel in die
10A-Bananenbuchse.
4)
Verbinden Sie die roten und schwarzen Messleitungen mit den Messpunkten. Der
Gleichstromwert wird auf dem Bildschirm angezeigt.
5)
Kehren Sie mit F2 zur 600 mA Strommessung zurück.

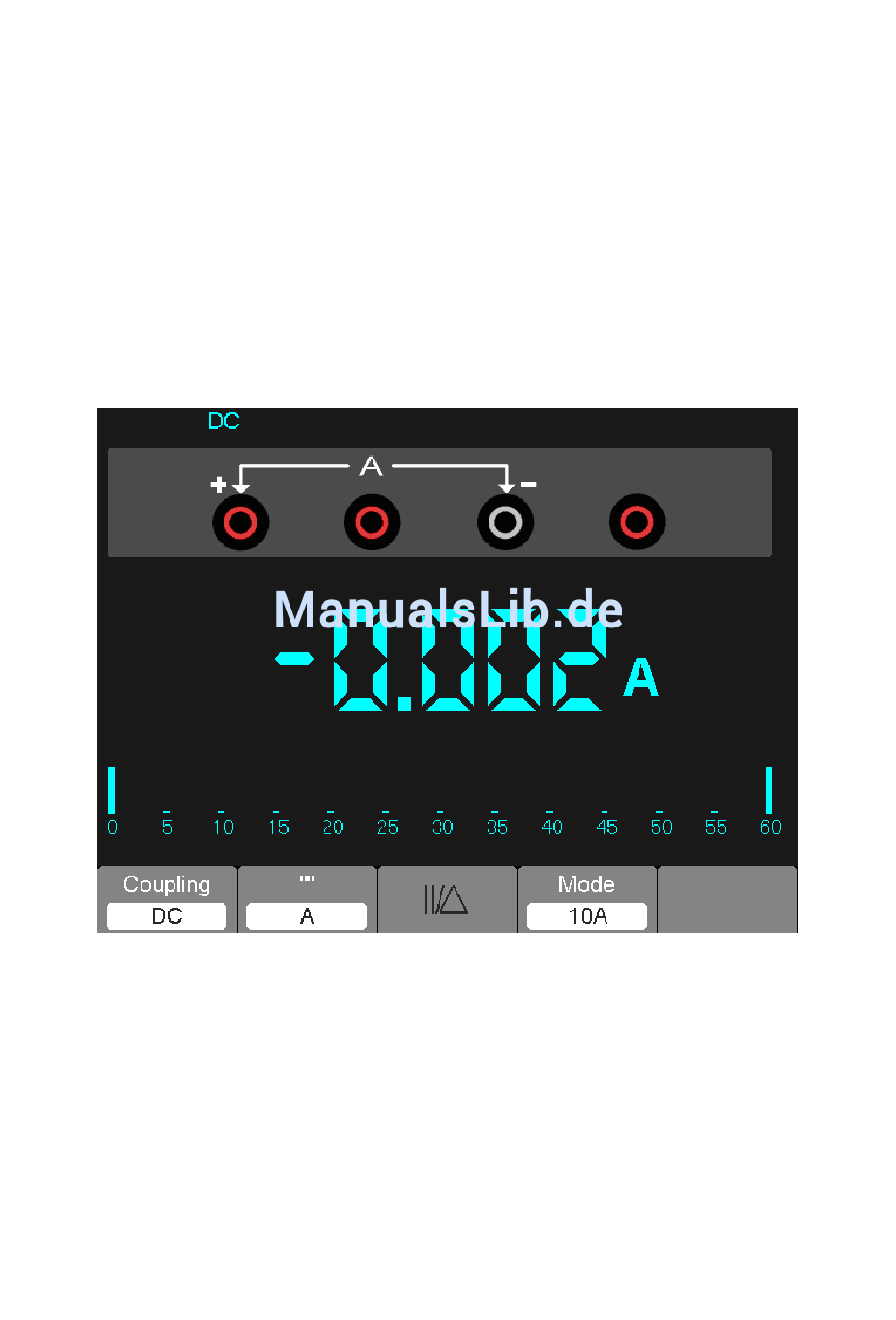

Der Bildschirm wird dann wie in Abbildung 7-9 aussehen.
Abbildung 7-9 10 A Gleichstrommessung
67
MS6000-EU-DE V1.4
