Messen einer Gleichspannung

Führen Sie die folgenden Schritte durch, um eine
1) Drücken Sie die Taste V. Das Symbole Auto DC erscheint im oberen Bildschirmbereich.
2) Stecken Sie das schwarze Kabel in die COM- und das rote Kabel in die
V/Ω/C-Bananenbuchse.
3) Verbinden Sie die roten und schwarzen Messleitungen mit den Messpunkten. Der
Spannungswert wird auf dem Bildschirm angezeigt. Der Bildschirm wird dann wie in
Abbildung 7-6 aussehen.

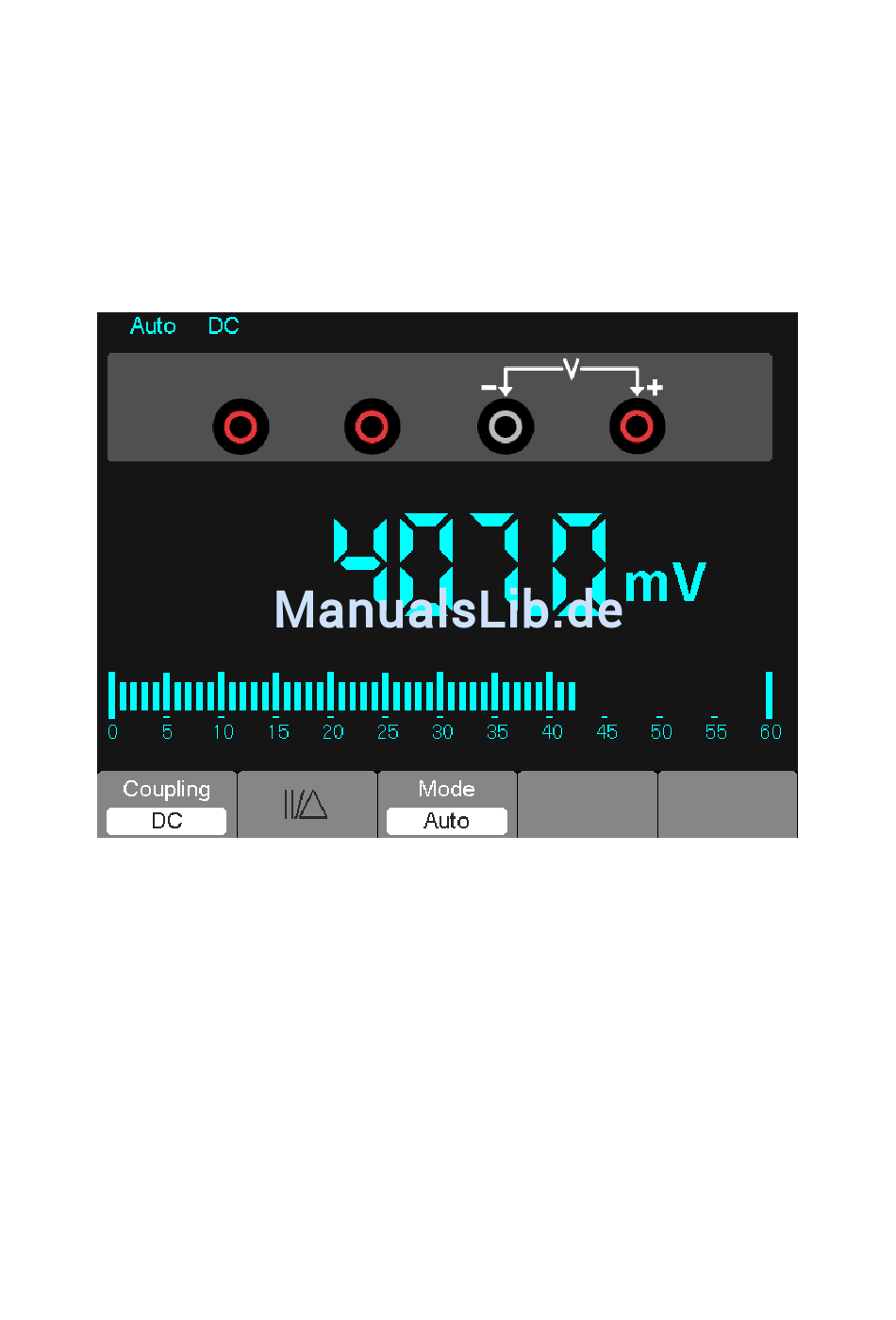

Abbildung 7-6 Gleichspannungsmessung
Gleichspannung
64
zu messen:
