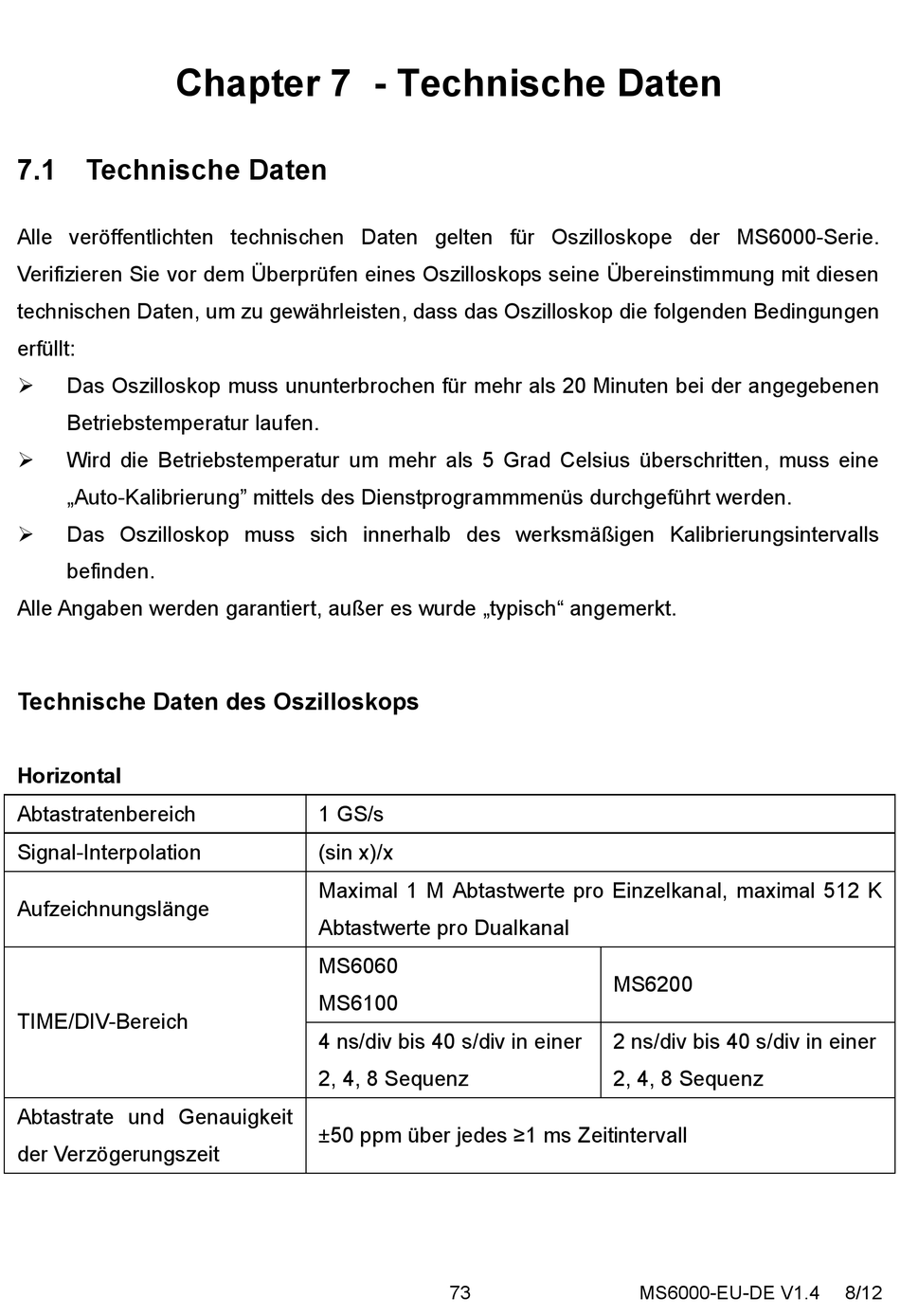

Chapter 7 - Technische Daten
7.1 Technische Daten
Alle veröffentlichten technischen Daten gelten für Oszilloskope der MS6000-Serie.
Verifizieren Sie vor dem Überprüfen eines Oszilloskops seine Übereinstimmung mit diesen
technischen Daten, um zu gewährleisten, dass das Oszilloskop die folgenden Bedingungen
erfüllt:
Das Oszilloskop muss ununterbrochen für mehr als 20 Minuten bei der angegebenen
Betriebstemperatur laufen.
Wird die Betriebstemperatur um mehr als 5 Grad Celsius überschritten, muss eine
„Auto-Kalibrierung" mittels des Dienstprogrammmenüs durchgeführt werden.
Das Oszilloskop muss sich innerhalb des werksmäßigen Kalibrierungsintervalls
befinden.
Alle Angaben werden garantiert, außer es wurde „typisch" angemerkt.
Technische Daten des Oszilloskops
Horizontal
Abtastratenbereich
Signal-Interpolation
Aufzeichnungslänge
TIME/DIV-Bereich
Abtastrate und Genauigkeit
der Verzögerungszeit
1 GS/s
(sin x)/x
Maximal 1 M Abtastwerte pro Einzelkanal, maximal 512 K
Abtastwerte pro Dualkanal
MS6060
MS6100
4 ns/div bis 40 s/div in einer
2, 4, 8 Sequenz
±50 ppm über jedes ≥1 ms Zeitintervall
73
MS6200
2 ns/div bis 40 s/div in einer
2, 4, 8 Sequenz
MS6000-EU-DE V1.4
8/12
