Durchführen einer Relativmessung
Eine Relativmessung ist eine Messung, die im Vergleich zu einem gespeicherten
Referenzwert erfolgt. Die daraus resultierende Anzeige repräsentiert den Messwert minus
des Referenzwerts.
Das folgende Beispiel zeigt, wie Sie eine relative Messung durchführen. Zunächst
müssen Sie einen Referenzwert speichern.
1)
Drücken Sie die Taste „Ω".
2)
Stecken Sie das schwarze Kabel in die COM- und das rote Kabel in die
V/Ω/C-Bananenbuchse.
3)
Verbinden Sie die roten und schwarzen Messleitungen mit einem Widerstand. Der
Widerstandswert wird in Ohm auf dem Bildschirm angezeigt.
4)
Wenn sich der Messwert stabilisiert hat, drücken Sie die Taste F1. Oben auf dem
Bildschirm wird ||/ angezeigt.
Der gespeicherte Referenzwert wird angezeigt.

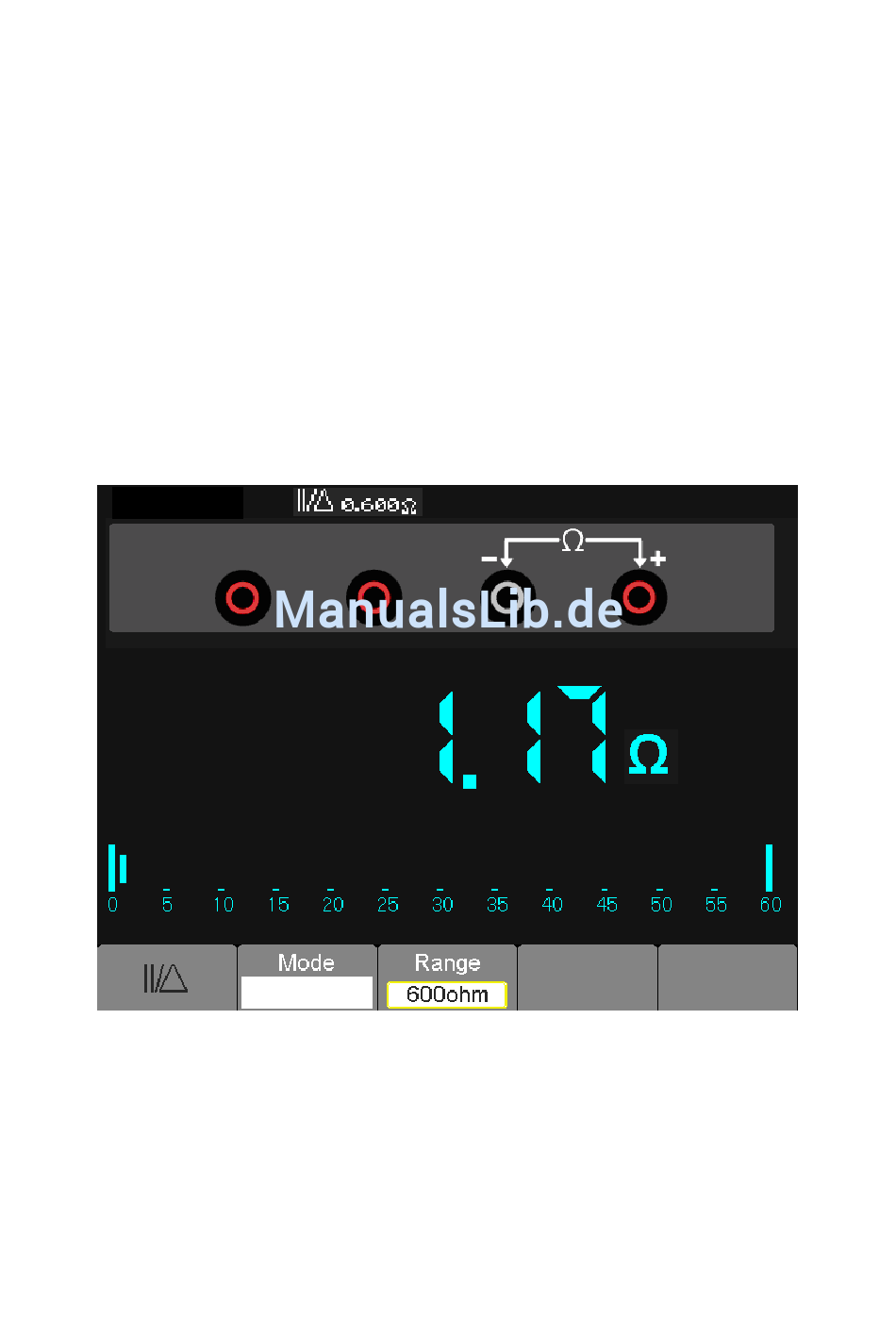

Der Bildschirm wird dann wie in Abbildung 7-12 aussehen.
Manual
Manual
Abbildung 7-12 Relativmessung
70
MS6000-EU-DE V1.4
8/12
