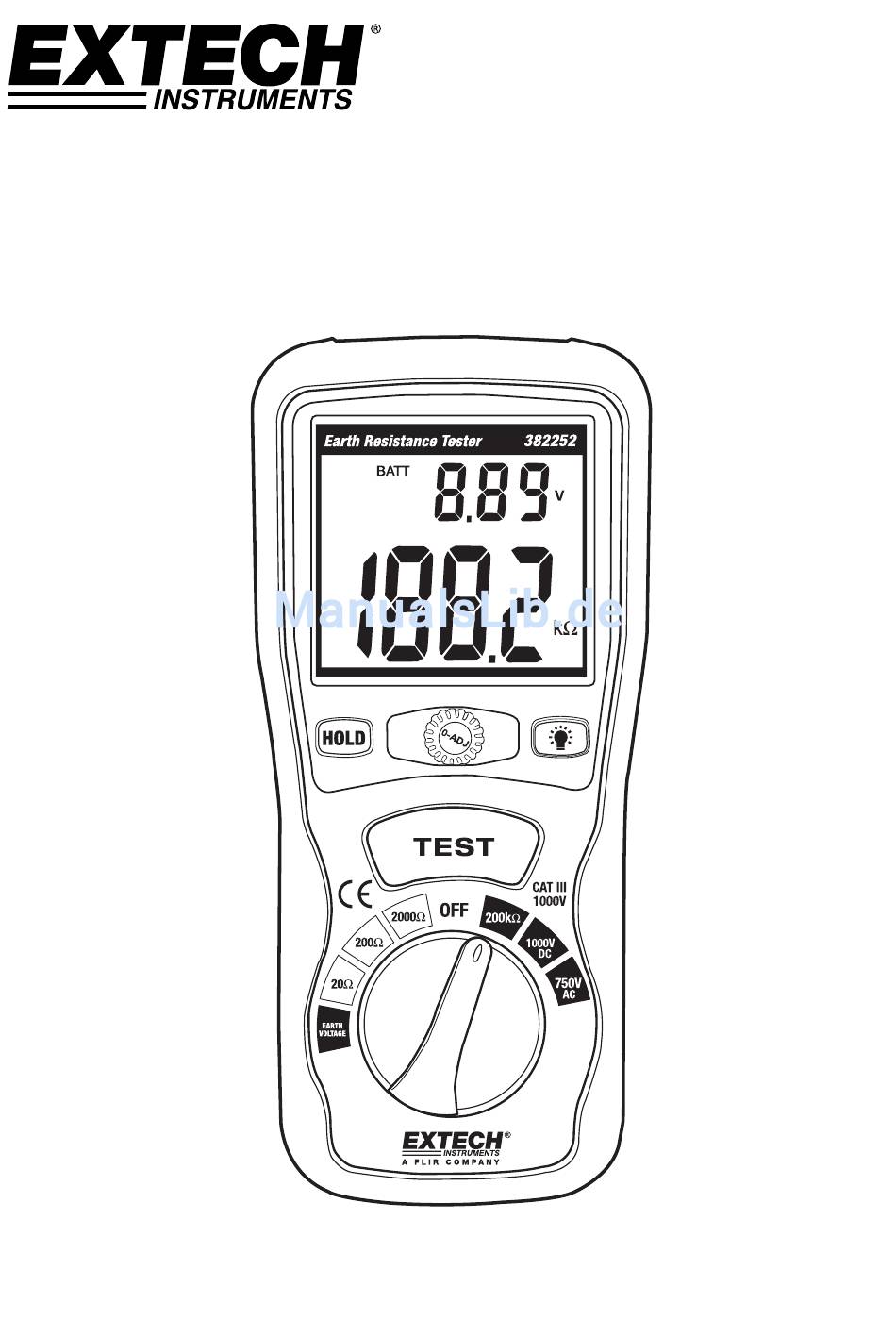

- Seite 1 Bedienungsanleitung Erdwiderstandstestset Modell 382252 Die Bedienungsanleitung finden Sie in weiteren Sprachen auf www.extech.com ...
-
Seite 2: Sicherheitshinweise

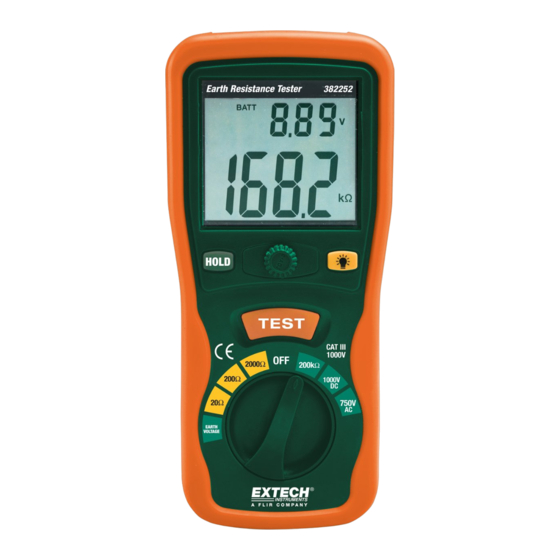

Einführung Herzlichen Glückwunsch zum Kauf des Extech 382252 Erdwiderstandstestset. Dieses Gerät kann Erdwiderstandsmessungen (in 3 Bereichen), Erdspannungs- und Erdwiderstandsmessungen (bis zu 200 kund Wechsel- und Gleichspannungsmessungen vornehmen. Dieses Gerät wurde nach den EN61010-1 Sicherheitsstandards gebaut. Bei richtiger Wartung und Handhabung wird dieses Messgerät viele Jahre verlässlich arbeiten. -
Seite 3: Beschreibung Des Messgeräts
Hintergrundbeleuchtung an TEST-Taste – Aktiviert Erdwiderstands- und Erdspannungstests Funktionsauswahlschalter – Wählt den gewünschten Bereich oder die gewünschte Funktion aus Ansicht VC – Eingang (Rot) P-Eingang (Gelb) COM/E-Eingang (grün) Displaybeschreibung Teststatus-Symbol Batteriestandanzeige - Spannungseinheitsanzeige Signalton-Symbol kEinheitenanzeigen Messwert Wechsel-/Gleichspannungsanzeigen Batterietiefstand-Symbol HOLD-Symbol 382252-de-DE_V1.5 1/17... -
Seite 4: Bedienung
Verwenden Sie die 0-ADJUST-Regler zum Einstellen der angezeigte Messwert zu 000 Ω. Drücken Sie die Taste "TEST" wieder zu Ende des Nullabgleichs. Um diese Einstellung für jeden Bereich.. Testverbindungsdiagramm 382252 Messgerät Grüne Prüfkabel (E) Gelbe Messleitung (P) Das rote Prüfkabel (C) - Seite 5 Verbinden Sie die rote Messleitung mit der V(C)- Verbindung und die schwarze Messleitung mit der COM (E)- Verbindung. Stellen Sie den Funktionsauswahlschalter auf die 200 k- Position. Schließen Sie die Prüfspitzen an den zu prüfenden Stromkreis. Beachten Sie den angezeigten Widerstandswert. 382252-de-DE_V1.5 1/17...
- Seite 6 5. Verbinden Sie das Rote und Grüne test Clips auf den Boden Stange oder ein anderes Objekt zu messen. 4. Drücken Sie die Taste TEST. Das " " Symbol blinkt und ein akustisches Signal ertönt. 5. Hinweis: Der Widerstand auf dem Display. 6. Drücken Sie die Taste TEST, um den Test zu stoppen. 382252-de-DE_V1.5 1/17...
-
Seite 7: Wartung
200 x 92 x 50 mm (7,9 x 3,62 x 2") Bedienungsbedingungen 0 ºC bis 40 ºC (32 ºF bis 104 ºF), mit < 80 % relative Feuchtigkeit Lagerbedingungen -10 ºC bis 60 ºC (14 ºF bis 140 ºF), mit < 70 % relative Feuchtigkeit 382252-de-DE_V1.5 1/17... - Seite 8 ± (0,8 % Anzeige +3 Stellen) Gleichspannung Überlastschutz: 1000 Vrms, Eingangswiderstand:: 10 M Inhalt des Satzes 382252 Masse Widerstand m 2 Boden Stäbe - verzinktes Eisen (22cm) 6 - AA Alkali-Mangan-Batterien 3 Erdungsstange test Kabel - Rot (15m), Gelb (10m), Grün(5m), 2 Messleitungen für Erdungswiderstand mit Krokodilklemmen (Rot und Grün) (1.5m)
- Seite 9 382252-de-DE_V1.5 1/17...
