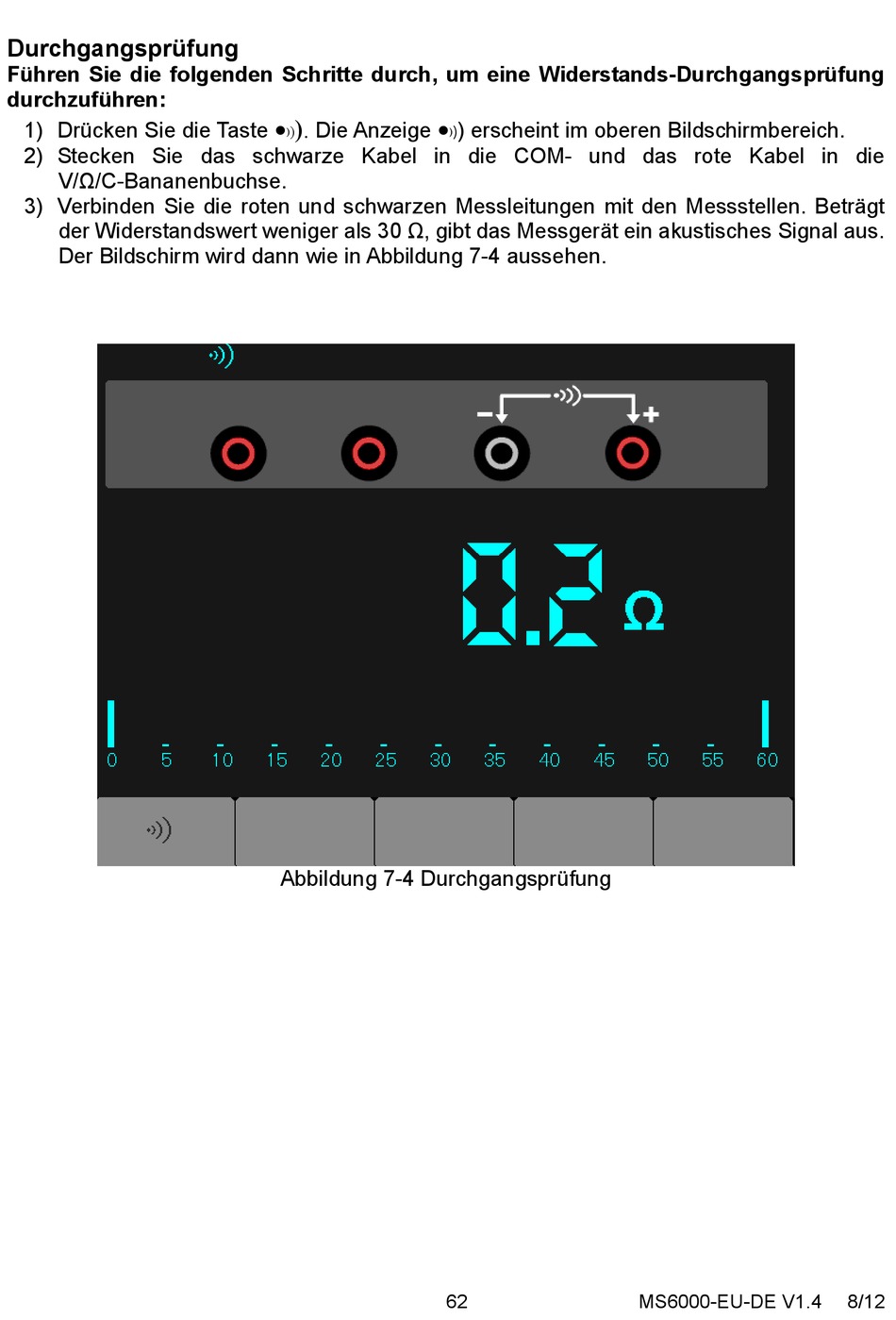

Durchgangsprüfung
Führen Sie die folgenden Schritte durch, um eine Widerstands-Durchgangsprüfung
durchzuführen:
1) Drücken Sie die Taste
2) Stecken Sie das schwarze Kabel in die COM- und das rote Kabel in die
V/Ω/C-Bananenbuchse.
3) Verbinden Sie die roten und schwarzen Messleitungen mit den Messstellen. Beträgt
der Widerstandswert weniger als 30 Ω, gibt das Messgerät ein akustisches Signal aus.
Der Bildschirm wird dann wie in Abbildung 7-4 aussehen.
).
Die Anzeige
)
)
Abbildung 7-4 Durchgangsprüfung
) erscheint im oberen Bildschirmbereich.
)
)
62
MS6000-EU-DE V1.4
8/12
