Bedienungsanleitung für das Fußteil
HAUPTMENÜ: OPTIONS (OPTIONEN)
(FORTSETZUNG)
Taste Nurse Control Backlight
(Hintergrundbeleuchtung der
Kontrollkonsole für Pflegepersonal)

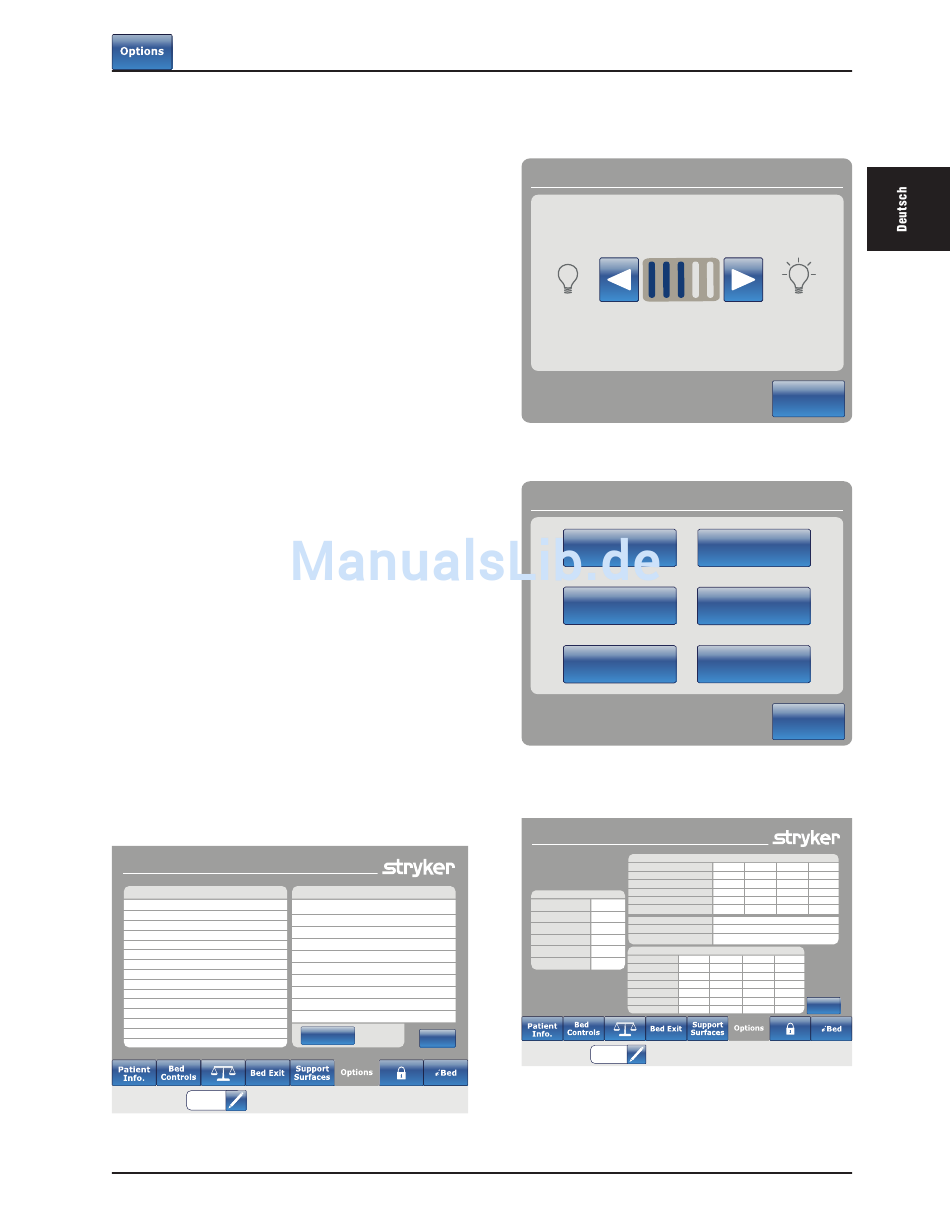

Bei Drücken der „Taste Nurse Control Backlight"
(Hintergrundbeleuchtung der Kontrollkonsole für
Pflegepersonal) auf der Bildschirmseite „Options"
(Optionen) wird Abbildung 8.10 angezeigt. Das
Hintergrundbeleuchtungs-Interface
Benutzer das Einstellen der Intensität der Anzeigen
(LED) und des Berührungsbildschirms.
Die Pfeile drücken, um die Intensität zu erhöhen
bzw. zu verringern. Anschließend die „Close"
(Schließen)- Taste drücken.
Maintenance-Taste (Taste für Wartung)
Bei Drücken der Taste „Maintenance" (Wartung)
auf der Bildschirmseite „Options" (Optionen) wird
Abbildung 8.11 angezeigt.
Bei Drücken der Taste „Error Code" (Fehlercodes)
wird Abbildung 8.12 angezeigt. Die Anzeige der
Fehlercodes gibt Aufschluss über den Status von
Zubehörteilen.
Bei Drücken der Taste „Signal Values" (Signalwerte)
wird Abbildung 8.13 angezeigt. Die Signalwert-
Anzeige gibt Aufschluss über den Sensorstatus.
Hinweis
Im Wartungshandbuch finden Sie weitere Details
über Buttons Pressed (Gedrückte Tasten), Boards
(Konsolen) und Bed Information (Informationen zum
Bett).
Error Codes
Current error
ADC invalid values
Battery absent
Battery bad capacity
Cmd without safe from nurse (SRR)
GPIO failure init
Load cell 1 overrange
Motor gatch overheat
Motor brake overload
Motor HL foot overheat
Motor zoom overheat
Safe without cmd from B1
Tilt hilo foot over range
Tilt gatch over range
Brake bad calib.
Brake unable to elec.
Unit/Rm :
Abbildung 8 .12
www.stryker.com
erlaubt
dem
Error log
ADC invalid values
Battery absent
Battery bad capacity
Cmd without safe from nurse (SRR)
GPIO failure init
Load cell 1 overrange
Motor gatch overheat
Motor zoom overheat
Safe without cmd from B1
Tilt hilo foot over range
Clear log
Back
Oct. 25,2007
12:00 AM
2131-209-005 REV B
Nurse Control
Abbildung 8 .10
Maintenance
Error Codes
Buttons Pressed
Signal Values
Boards
Abbildung 8 .11
Signal Values (All)
Load cells values
Load cells
Angle dep. trend
Angle indep. trend
Sensor Values
Angle dep. rev. trend
Temp
31.2 C
Angle indep. rev. trend
24 Vdc
26.2 V
Bed exit
Battery Voltage
25.1 V
Bed height
Foot end Height
VBus
24.7 V
Brake Pot
70
Tilt Values
Angle
Charger Amp
0.00 A
Head
-13.6
Gatch
11.6
Foot
-10.9
Base
0.0
Hilo foot
76.0
Trend
11.6
Unit/Rm :
Abbildung 8 .13
Zurück zum Inhaltsverzeichnis
Close
Bed
Informations
Input
States
Close
1
2
3
4
45.9 lb
57.5 lb
76.3 lb
100.0lb
34062
-27139
-18274
24793
-27540
28195
24436
-24573
32095
-25262
-22896
29827
-25573
26318
29058
-29607
x = 54, y = 22
711
869
Raw
Zero
Gain
3980
5029
813962
5211
5439
-880336
4334
5071
796641
5246
5247
800000
5200
4627
791613
Close
5411
5172
838363
Oct. 25,2007 12:00 AM
12:00 AM
2-47
