Vassoio per dispositivo di monitoraggio (segue) - FA64214
FUNZIONAMENTO

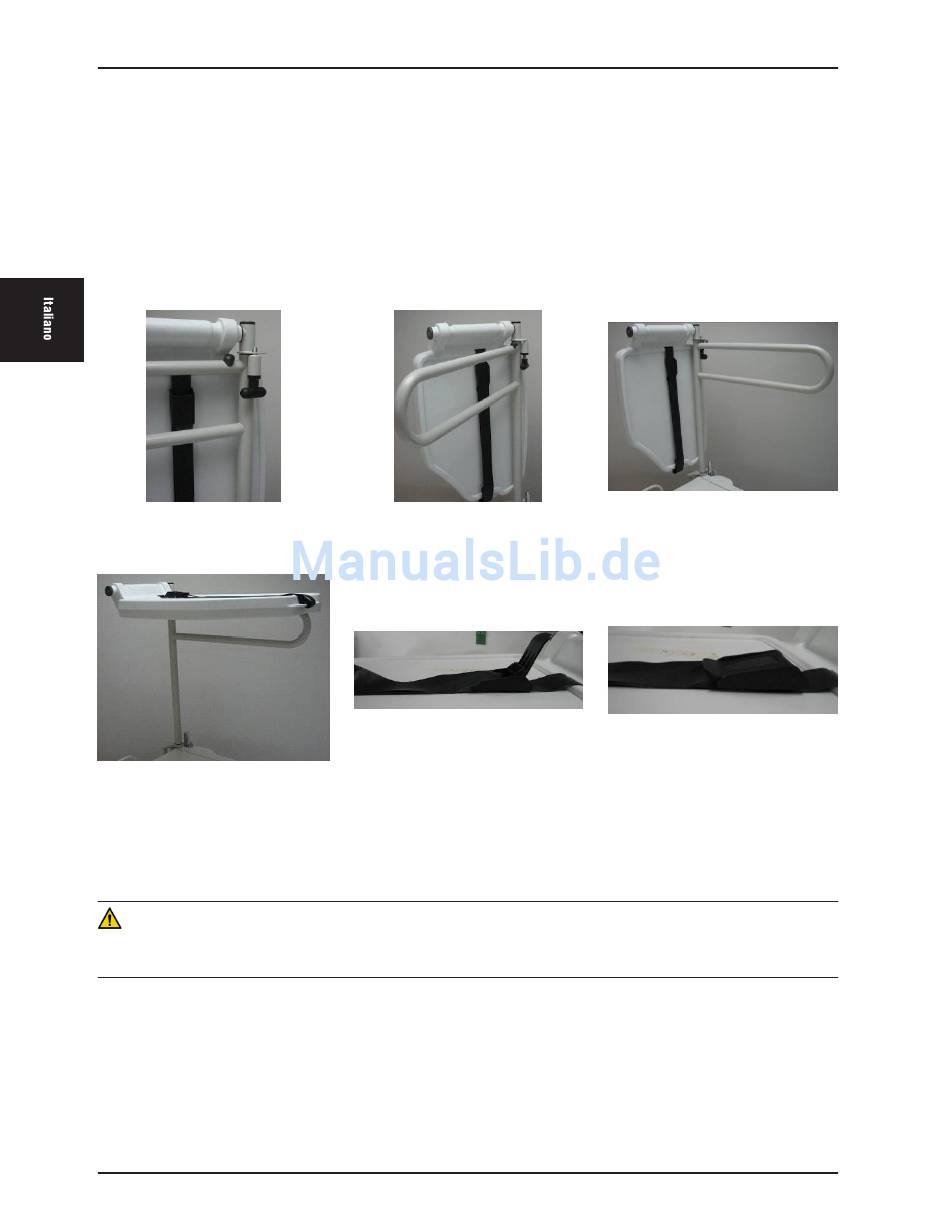

1 . Tirare verso il basso il fermo (Figura G) e girare il supporto tubolare di 90° (Figura H) per sistemarlo
perpendicolarmente rispetto al pannello (Figura I); quindi, rilasciare il fermo .
2 . Sostenere la parte inferiore del vassoio di plastica e capovolgerlo in modo che poggi sul supporto tubolare .
Applicare pressione sul vassoio per alloggiarlo saldamente sul supporto (Figura J) .
3 . Fissare il monitor sul vassoio usando le apposite cinghie (Figure K e L) .
Nota – Prima di installare il vassoio per il trasporto, il piano rete deve essere messo in posizione
orizzontale.
Figura G - Tirare il fermo
Figura J - Alloggiarlo saldamente
AVVERTENZA
• Il carico massimo del vassoio è di 18 kg .
• Il carico massimo del supporto tubolare è di 68 kg .
Ritorna all'indice
3-68
Figura H - Girare il supporto tubolare
Figura K - Fissare con le cinghie
2131-209-005 REV B
Figura I - Perpendicolare al pannello
Figura L - Fissare con le cinghie
