Röntgencassettehouder - FA64205
De optionele röntgencassettehouder is ontworpen om het benodigde materiaal te bevatten voor het uitvoeren van
röntgenopnamen met het bed .
INSTALLATIE
Benodigd gereedschap:
• Phillips-kruiskopschroevendraaier no 2
1 . Breng de Fowler omhoog tot de volledig verticale stand .
2 . Zet de remmen vast als deze nog niet vastgezet zijn .
3 . Verwijder de netsnoerstekker van het bed uit het wandstopcontact en schakel de accu uit met de daartoe bestemde
schakelaar .

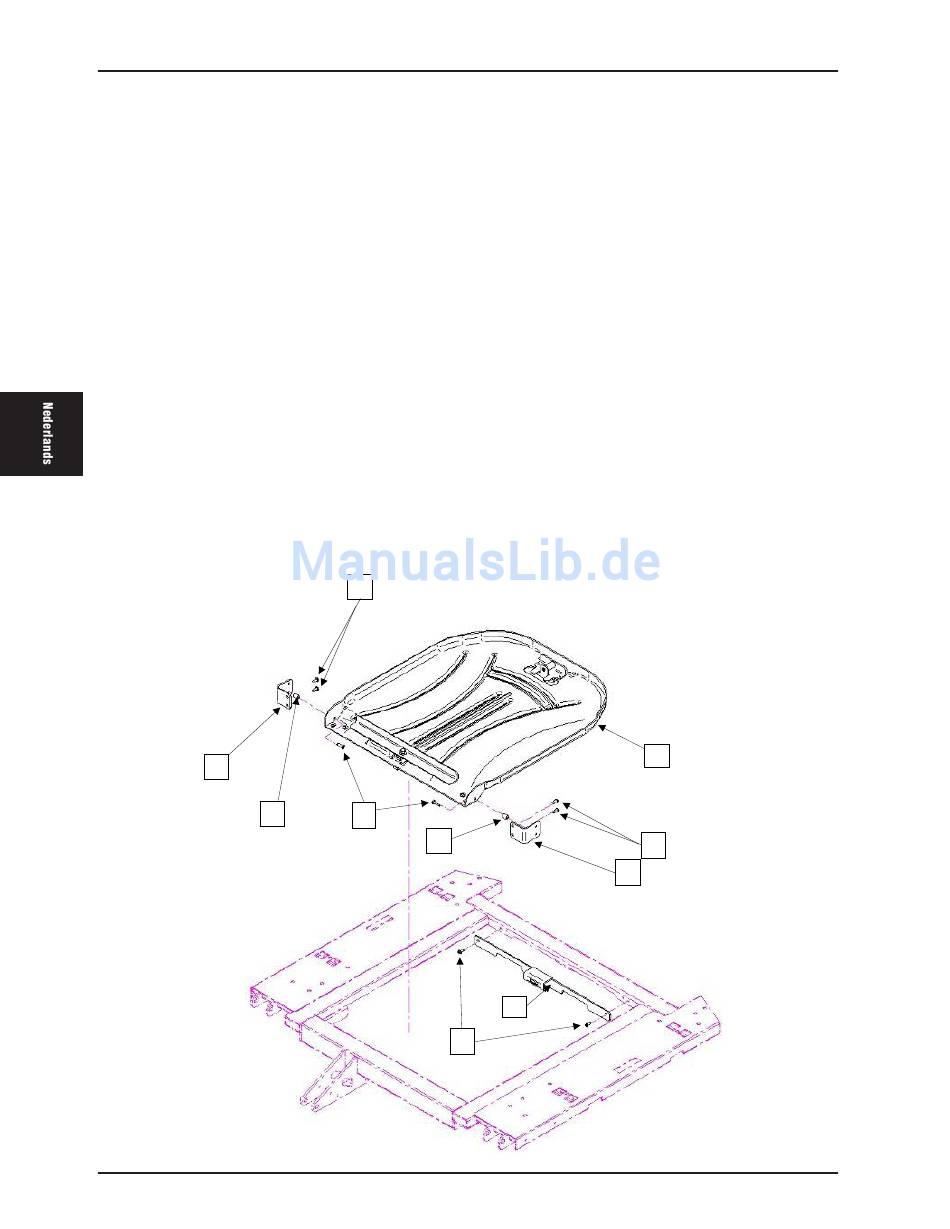

4 . Installeer met behulp van een Phillips-kruiskopschroevendraaier de steun (A) op de bovenkant van het Fowler-
frame met twee tapschroeven no 10 van ½ inch (F) .
5 . Installeer met behulp van een Phillips-kruiskopschroevendraaier de twee scharnierbeugels van de cassettehouder
(B) in het onderste deel van de Fowler met vier tapschroeven no 10 van ½ inch (G) .
6 . Installeer met behulp van een Phillips-kruiskopschroevendraaier de plaat van de röntgencassettehouder (C) in
de scharnierbeugels van de cassettehouder (B) met twee tapschroeven no 10 van 19 mm (¾ inch) (E) en twee
passingen (D) .
Opmerking: Denk eraan de steun van de röntgencassettehouder na gebruik te sluiten om te voorkomen dat
deze schade oploopt bij de beweging van het Fowler-gedeelte of van het kantelsysteem.
