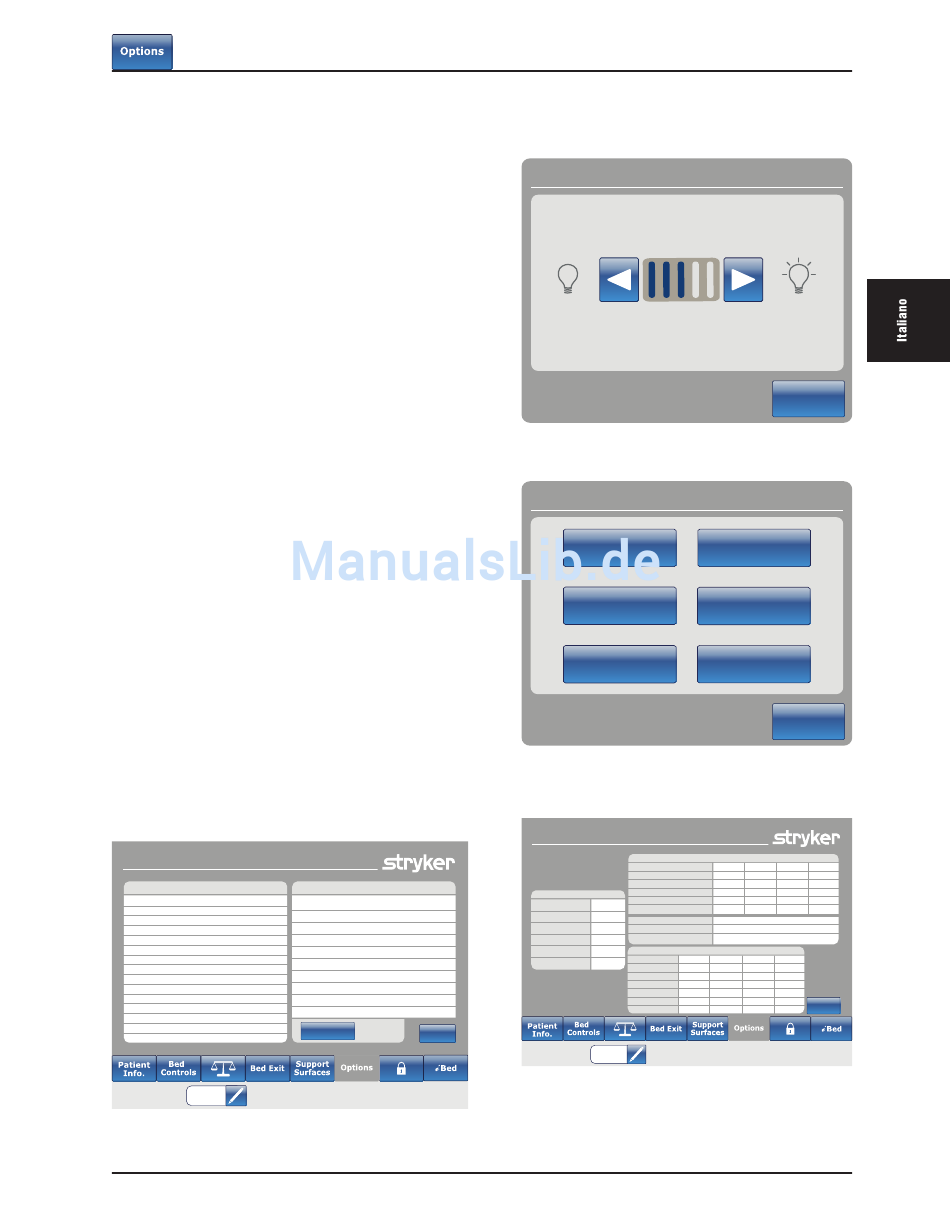

MENU PRINCIPALE – OPTIONS (OPZIONI)
(SEGUE)
Pulsante Nurse Control Backlight
(Retroilluminazione pannello di controllo
infermiere)
Quando si preme il pulsante "Nurse Control
Backlight" (Retroilluminazione pannello di controllo
infermiere) nella finestra Options (Opzioni), si apre
la finestra illustrata nella Figura 8 . 1 0 . L'interfaccia di
retroilluminazione permette di impostare l'intensità dei
LED e dello schermo tattile .
Premere le frecce per aumentare o diminuire l'intensità .
Completata l'operazione, premere il pulsante "Close"
(Chiudi) .
Pulsante Maintenance (Manutenzione)
Quando si preme il pulsante
(Manutenzione) nella finestra Options (Opzioni), si
apre la finestra illustrata nella Figura 8 . 1 1 .
Quando si preme il pulsante "Error Code" (Codice
di errore), si apre la finestra illustrata nella Figura
8 . 1 2 . La visualizzazione dei codici di errore fornisce
informazioni sullo stato dei componenti .
Quando si preme il pulsante "Signal Values" (Valori di
segnale), si apre la finestra illustrata nella Figura 8 . 1 3,
che visualizza dati relativi allo stato dei sensori .
Nota
Per maggiori dettagli sui pulsanti Buttons Pressed
(Pulsanti premuti), Boards
Informations (Informazioni letto), consultare il Manuale
di manutenzione .
Error Codes
Current error
ADC invalid values
Battery absent
Battery bad capacity
Cmd without safe from nurse (SRR)
GPIO failure init
Load cell 1 overrange
Motor gatch overheat
Motor brake overload
Motor HL foot overheat
Motor zoom overheat
Safe without cmd from B1
Tilt hilo foot over range
Tilt gatch over range
Brake bad calib.
Brake unable to elec.
Unit/Rm :
Figura 8.12
www.stryker.com
Guida all'uso della pediera
"Maintenance"
(Pannelli) e Bed
Error log
ADC invalid values
Battery absent
Battery bad capacity
Cmd without safe from nurse (SRR)
GPIO failure init
Load cell 1 overrange
Motor gatch overheat
Motor zoom overheat
Safe without cmd from B1
Tilt hilo foot over range
Clear log
Back
Oct. 25,2007 12:00 AM
2131-209-005 REV B
Nurse Control
Figura 8.10
Maintenance
Error Codes
Buttons Pressed
Signal Values
Boards
Figura 8.11
Signal Values (All)
Load cells values
Load cells
Angle dep. trend
Angle indep. trend
Sensor Values
Angle dep. rev. trend
Temp 31.2 C
Angle indep. rev. trend
24 Vdc 26.2 V
Bed exit
Battery Voltage 25.1 V
Bed height
Foot end Height
VBus 24.7 V
Brake Pot 70 Tilt Values
Angle
Charger Amp 0.00 A
Head -13.6
Gatch 11.6
Foot -10.9
Base 0.0
Hilo foot 76.0
Trend 11.6
Unit/Rm :
Figura 8.13
Close
Bed
Informations
Input
States
Close
1 2 3 4
45.9 lb 57.5 lb 76.3 lb 100.0lb
34062 -27139 -18274 24793
-27540
28195 24436 -24573
32095 -25262 -22896 29827
-25573 26318 29058 -29607
x = 54, y = 22
711
869
Raw Zero Gain
3980 5029 813962
5211 5439 -880336
4334 5071 796641
5246 5247 800000
5200 4627 791613
Close
5411 5172 838363
Oct. 25,2007 12:00 AM 12:00 AM
