Die optionale Monitorablage ist für die Befestigung eines Monitors am Fußende des Bettes vorgesehen.
WARNUNG
Das Waagen- sowie das Bettenausstiegsystem müssen neu eingestellt werden, wenn dieses Zubehör hinzugefügt wird,
solange eines der Systeme in Betrieb ist. Siehe Anleitung für das „Anbringen/Entfernen von Geräten" an das/vom Bett
auf
Seite
33.

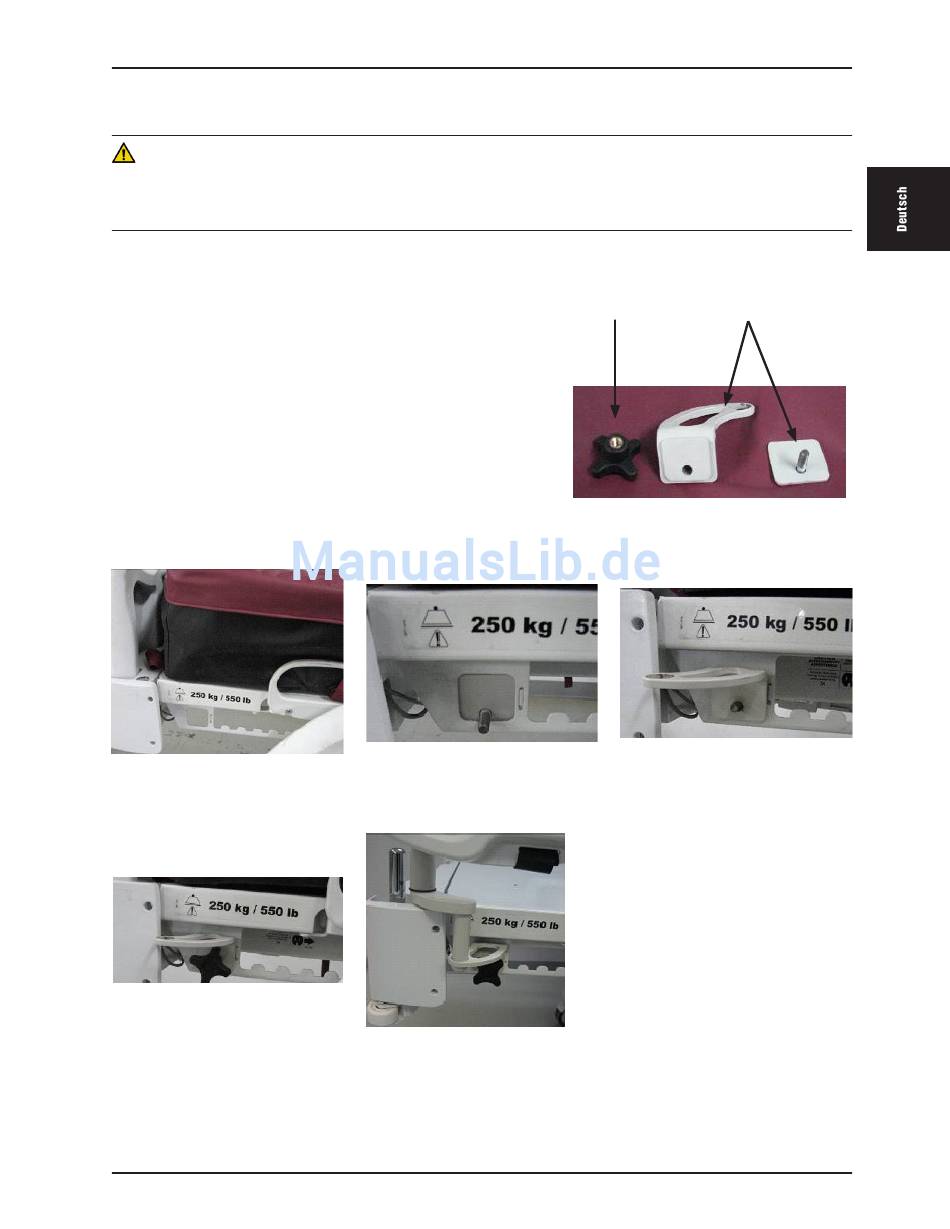

MONTAGE
Erforderliche Werkzeuge: Keines
Vorgehensweise
1.
Konsole (A) an die linke Seite des Fußendes montieren.
(siehe Abbildungen B, C, D und E).
2.
Transportablage (siehe Abbildung F) in die eben in
Schritt 1 befestigte Konsole und den Infusionsstecker
(nicht abgebildet) einbauen.
Hinweis: Sicherstellen, dass die Halterung der Ablage
richtig in der Bohrung der in Schritt 1 montierten Konsole
verankert ist (siehe Abbildung F) .
Abbildung B - Fußende
Abbildung E - Befestigen der Konsole
mit Schraubenknopf
www.stryker.com
Monitorablage - FA64214
Abbildung C - montierte Konsole
(Rückseite)
Abbildung F - Montage der Ablage
2131-209-005 REV B
Schraubenknopf
Konsole
Abbildung A
Abbildung D - montierte Konsole
(Vorderseite)
