Traktionsschiene - FA64215 bis FA64219

Die optionale Traktionsschiene ermöglicht die Montage von Traktionssystemen. Es sind fünf unterschiedliche
Größenausführungen erhältlich (siehe Darstellung unten). Die nachfolgenden Montageanleitungen gelten für alle
aufgeführten Ausführungen.
HINWEIS: Der Fuß bereich der Matratze wird gestoppt, wenn eine Traktionsschienensockel oder ein Infusionsstativ
hinzugefügt wird.
• Traktionsschienenset - 101,6 mm x 12,7 mm
• Traktionsschiene 101,6 mm x 19 mm
• Traktionsschiene 203,2 mm x 12,7 mm
• Traktionsschiene 203,2 mm x 19 mm
• Traktionsschiene 165,1 mm x 19 mm
MONTAGE
Erforderliches Werkzeug:
• 11-mm (7/16")-Kombischlüssel
Vorgehensweise

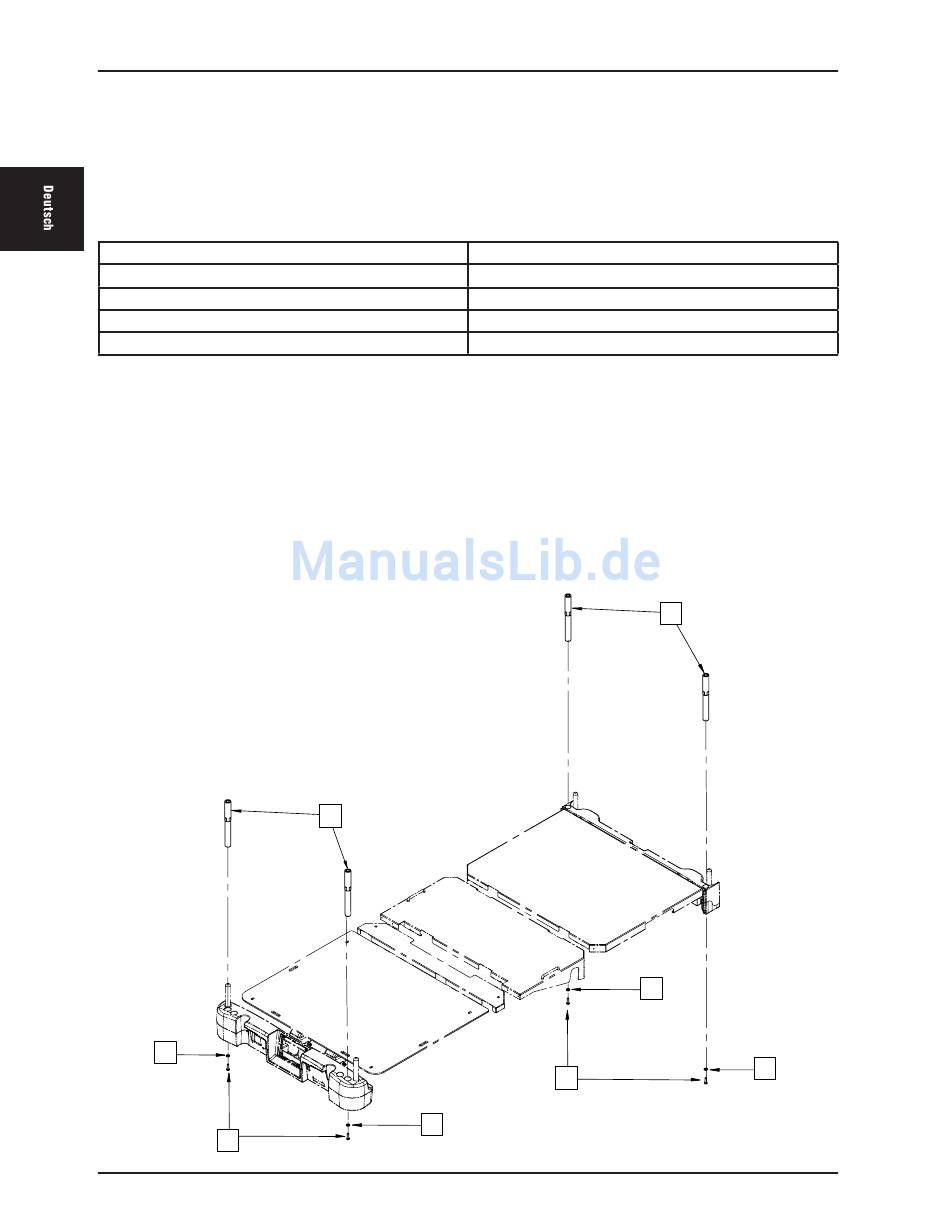

1. Die vier Traktionsschienen (A) in die entsprechenden Bohrungen an den vier Ecken des Bettes montieren.
2. Die Schienen unter Verwendung der mitgelieferten Beilagscheiben (B) und Bolzen (C) befestigen.
Hinweis: Der in Schritt 2 verwendete Bolzen ist mit Scotch-Grip beschichtet . Diese Bolzenart muss durch
einen identischen Bolzen ersetzt werden, wenn er nach einer ersten Montage entfernt wird .
B
C
Zurück zum Inhaltsverzeichnis
2-76
FA64215
FA64216
FA64217
FA64218
FA64219
A
B
2131-209-005 REV B
A
B
C
B
