31 Filterwechsel
Wechseln Sie die Luftfilter wie in den
Folgekapiteln beschrieben.
Quittieren Sie den erfolgreichen Filterwechsel.

31.2.1 RV 2-Luftfilter wechseln

ACHTUNG: Sicherheitshinweise Luftfilter beach-
ten.

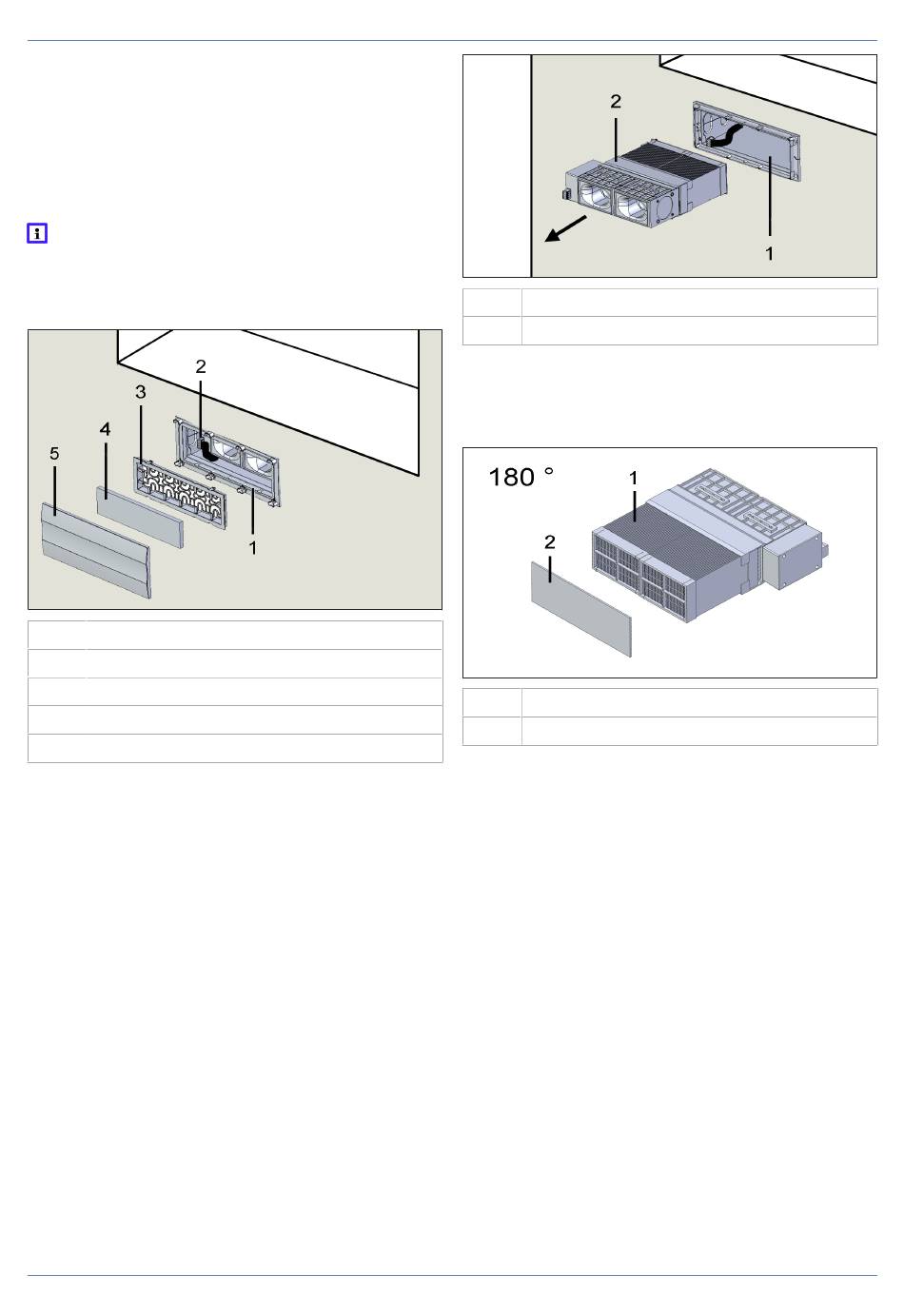

Nachfolgend ist der Luftfilterwechsel am
Beispiel der RV 2-Brüstungsvariante darge-
stellt. Bei den RV 2-Laibungsvarianten glei-
chermaßen vorgehen.
1 Montagehülse
2 Anschlussstecker
3 Filterrahmen
4 Luftfilter innen, ISO coarse 45% (G3)
5 Innenblende
1. Netzsicherung ausschalten und gegen Wie-
dereinschalten sichern.
2. Innenblende vorsichtig abziehen.
3. Filterrahmen innen entfernen: Haltenasen
oben und unten zusammendrücken und Rah-
men herausnehmen.
4. Luftfilter aus Filterrahmen nehmen.
5. Anschlussstecker abziehen.
6. In die Montagehülse greifen und den Geräte-
einschub am Halteband vorsichtig herauszie-
hen. VORSICHT: Der Geräteeinschub lässt
sich schwergängig herausziehen. Auf einen si-
cheren Stand achten. Geräteeinschub, An-
schlusskabel und Anschlussstecker nicht be-
schädigen.
48
1 Montagehülse
2 Geräteeinschub
7. Geräteeinschub 180° drehen und den Außen-
filter herausnehmen. Dazu die 4 Haltebügel
am Geräteeinschub lösen und wegschwen-
ken.
1 Geräteeinschub
2 Luftfilter außen, ISO coarse 30% (G2)
8. Den Luftfilter ISO coarse 30% (G2) gegen
einen neuen Filter austauschen. Nur Original-
Luftfilter verwenden.
9. Filter plan einlegen und mit den 4 Haltebügeln
befestigen.
10.Geräteeinschub vorsichtig bis zum Anschlag
in die Montagehülse einschieben. Abschluss-
kabel nicht beschädigen.
11.Anschlussstecker einstecken.
12.Den inneren Luftfilter ISO coarse 45% (G3)
gegen einen neuen austauschen und in die
Filterhalterung einlegen. Auf korrekte, plane
Lage achten.
13.Filterhalterung in die Montagehülse einsetzen.
14.Innenblende anbringen. Korrekten Sitz prüfen.
15.Netzsicherung einschalten.
16.An der Raumluftsteuerung den Filterwechsel
quittieren → Luftfilter wechseln.
