15 MONTAGES, RACCORDEMENTS
Montage de la commande
1. Désactiver le fusible secteur et le sécuriser
contre toute remise en service intempestive.
2. Retirer le cadre extérieur de la RLS 45 K avec
précaution.
3. Couper le câble secteur et le câble de raccor-
dement à la longueur.
4. Câbler les appareils de ventilation RV 2 aux
fiches de raccordement du RS 485 (bornes
bus), voir l'étiquette de la fiche et Schémas de
raccordement et de câblage.
5. Insérer la fiche de raccordement dans la
RLS 45 K.
6. Placer la RLS 45 K dans la boîte encastrée et
la visser avec 4 vis.
7. Fixer le cadre extérieur. En cas d'utilisation
d'un détecteur PP 45 HYI, faire attention à ce
que l'ouverture du détecteur se trouve correc-
tement au-dessus du HYI et à ce que le cadre
s'enclenche.
8. Activer le fusible secteur et mettre l'installation
de ventilation en service, voir chapitre Mise en
service, paramètres de réglage.
9. Appeler le menu de service et activer les com-
posants du système.
Si le nombre d'appareils RV 2 est pair, utili-
ser la recherche automatique (Plug & Play).
Les appareils de ventilation sont automatique-
ment attribués par paires.
15.4 Détecteur d'humidité PP 45 HYI
interne
• PP 45 HYI = Accessoires détecteur d'humidi-
té interne
• Raccordement en général à la commande
maître RLS 45 K.
ATTENTION : risque d'endommagement de
l'appareil / fonctionnement impossible en cas
de montage erroné d'un détecteur d'humidité.
Ne pas déformer les broches. Introduire le dé-
tecteur dans la douille jusqu'en butée.
1. Désactiver le fusible secteur et le sécuriser
contre toute remise en service intempestive.
122
2. Retirer le cadre extérieur de la RLS 45 K avec
précaution.

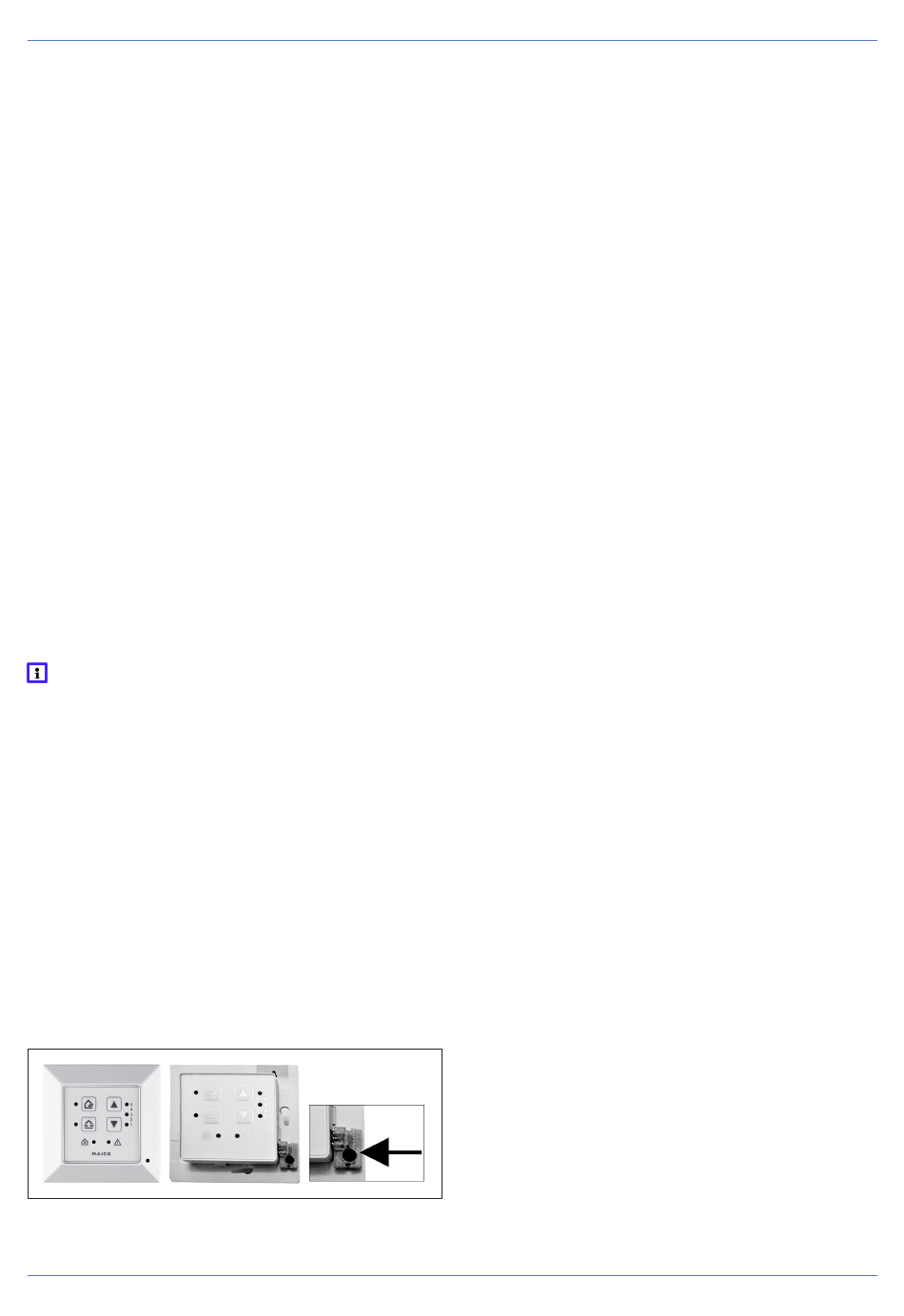

3. Enficher le détecteur d'humidité PP 45 HYI sur
l'interface I2C (flèche).
4. Fixer le cadre extérieur. Veiller à ce que l'ou-
verture du détecteur soit au-dessus du HYI et
que le cadre extérieur s'encliquette.
5. Mettre l'installation de ventilation en service et
enregistrer le détecteur d'humidité dans le me-
nu de service, voir Paramètres de réglage
dans le menu de service.
15.5 RLS 45 K supplémentaires
(esclaves)
• Raccordement au bus RS 485.
• Maximum 3 commandes RLS 45 K (comme
esclaves) autorisées dans l'installation de ven-
tilation.
• L'affectation en tant qu'appareil esclave est ef-
fectuée dans le menu de service de la com-
mande d'air ambiant correspondante (adres-
sage esclave 1, 2 ou 3).
• Le mode de fonctionnement, le niveau de venti-
lation et la fonction supplémentaire Externe AR-
RÊT (si raccordé à l'entrée 230 V) réglés s'ap-
pliquent à tous les appareils de ventilation.
• Les autres fonctions supplémentaires (mode de
mise en veille, ventilation par à-coups, fonction
de sécurité, mode Air entrant) ne s'appliquent
qu'aux appareils connectés à la RLS 45 K.
Activer la commande esclave
1. Monter la commande RLS esclave dans la
boîte encastrée comme décrit dans le chapitre
précédent.
Ne procéder à la mise en service qu'une fois
tous les appareils de ventilation et compo-
sants du système entièrement installés. Pour
la mise en service, voir le chapitre Mise en ser-
vice [} 131].
2. Activer le fusible secteur. Les appareils de
ventilation démarrent.
3. Dans le menu service de la commande
RLS 45 K correspondante, sélectionner le pa-
ramètre de réglage [} 129] Éléments de puis-
sance, RLS au bus RS 485 et activer la com-
mande d'air ambiant (comme esclave 1, 2 ou
3).
L'activation peut également être effectuée à
l'aide du logiciel de mise en service [} 135] (ré-
glages de base installateur spécialisé /
nombre d'éléments de puissance).
