10 RV 2-Mischsysteme
10.4 Mischsystem mit PPB 30 K +
4 RV 2 (sortenrein)

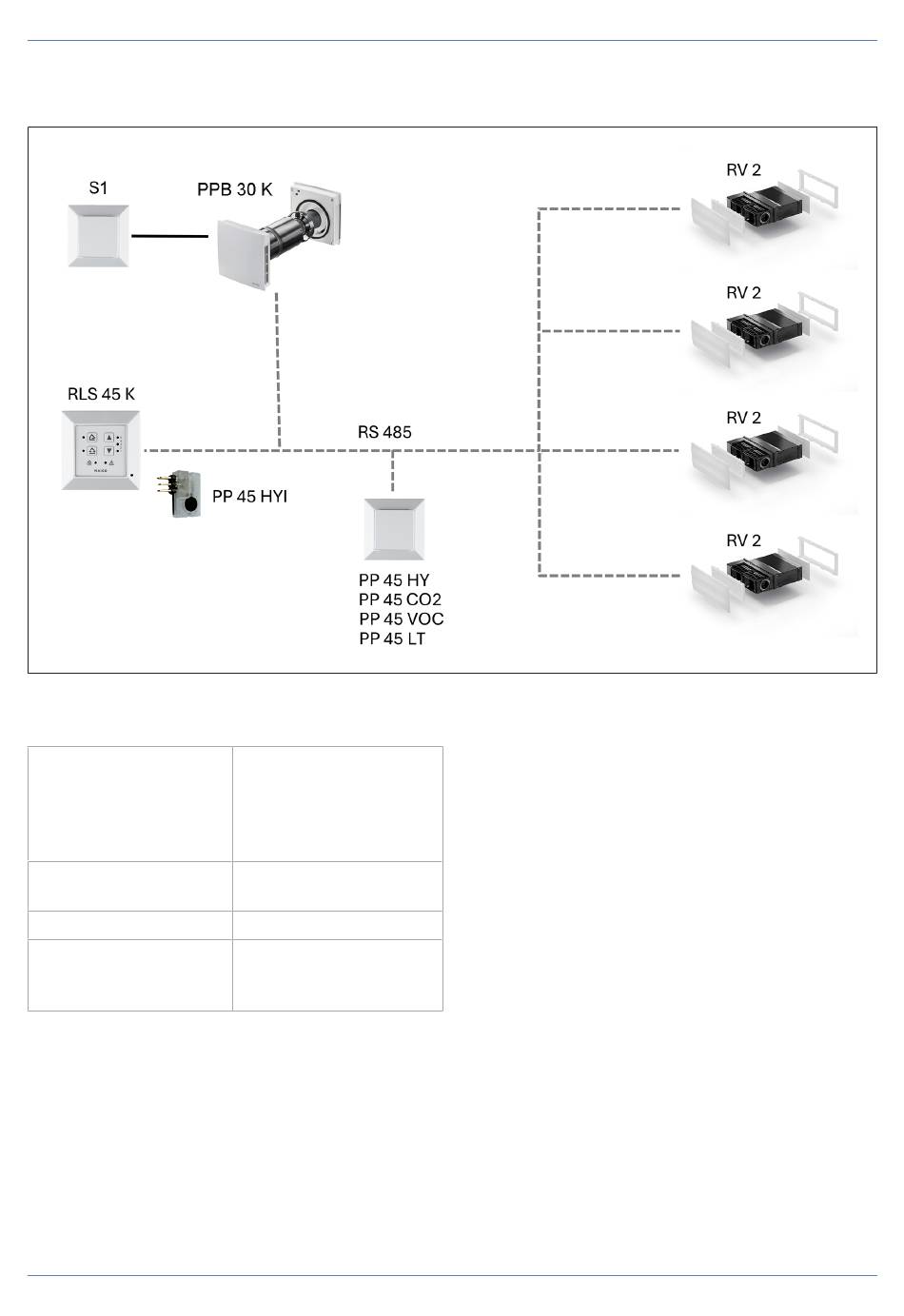

Abb. Schematische Darstellung
Hardwareanforderungen
Geräteansteuerung
PPB 30 K
Geräteansteuerung
RV 2
S1
Geräteanzahl / Leis-
tungsaufnahme
RS 485-Schnittstelle,
13,8 VDC. An der
RLS 45 K die Fan1/
Fan2 Schnittstelle nut-
zen.
RS 485-Schnittstelle,
13,8 VDC.
Ein/Aus-Schalter
PPB 30 K (5,3 W) +
4 RV 2 (4 x 2,5 W
= 10 W) = 15 W.
Wird der PPB 30 K-Abluftbetrieb am 230 V-Ein-
gang aktiviert (z. B. mit einem Lichtschalter), glei-
chen die RV 2-Lüftungsgeräte die erforderliche
Zuluft aus.
ACHTUNG: Die RV 2-Zuluftfunktion für den
PBB 30 K-Abluftventilator muss in der lnbetrieb-
nahmesoftware eingeschalten werden. Zur Konfi-
guration von Mischsystemen und des Volumen-
stromausgleichs ebenfalls die Inbetriebnahme-
software verwenden.
