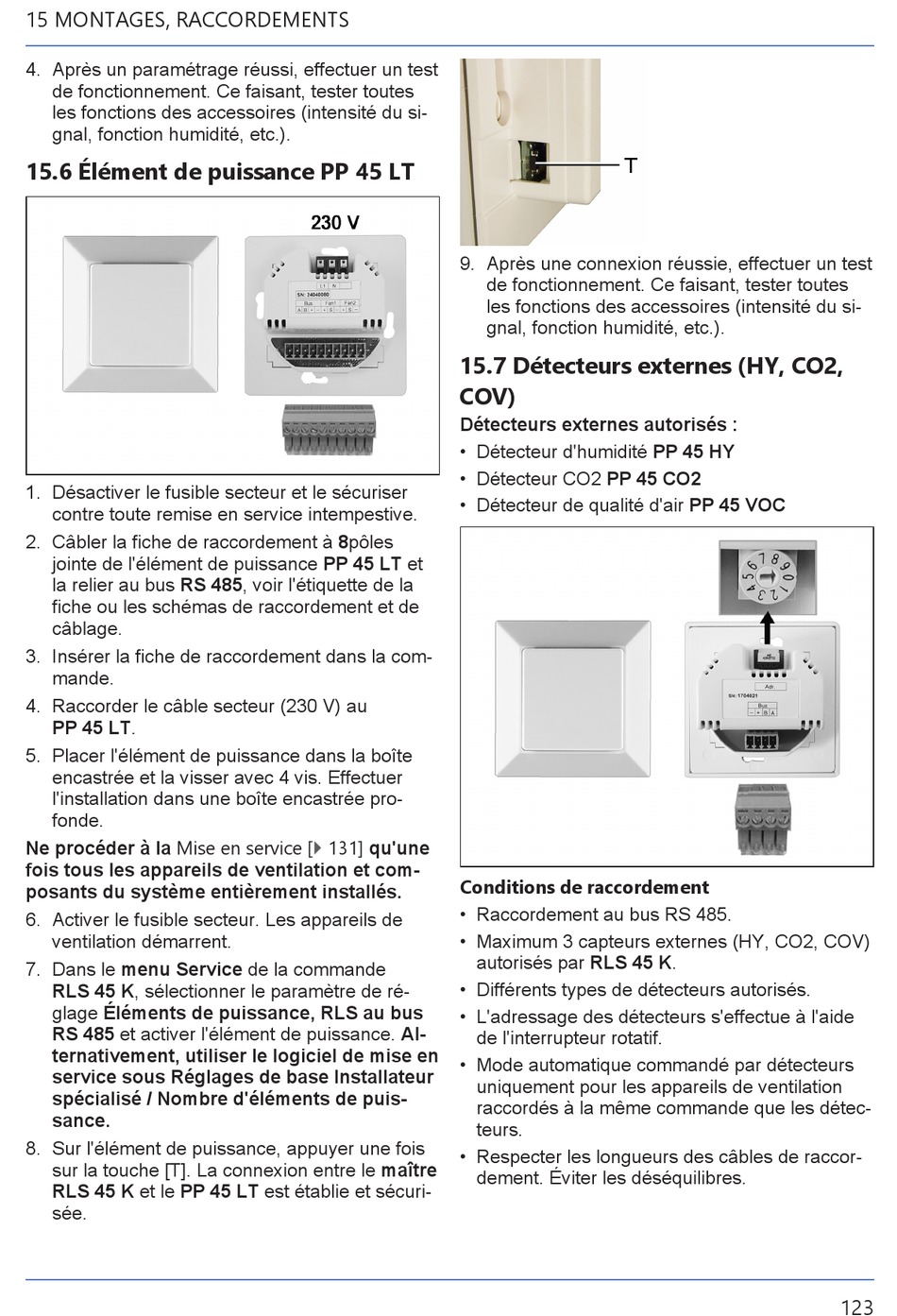

15 MONTAGES, RACCORDEMENTS
4. Après un paramétrage réussi, effectuer un test
de fonctionnement. Ce faisant, tester toutes
les fonctions des accessoires (intensité du si-
gnal, fonction humidité, etc.).
15.6 Élément de puissance PP 45 LT
1. Désactiver le fusible secteur et le sécuriser
contre toute remise en service intempestive.
2. Câbler la fiche de raccordement à 8pôles
jointe de l'élément de puissance PP 45 LT et
la relier au bus RS 485, voir l'étiquette de la
fiche ou les schémas de raccordement et de
câblage.
3. Insérer la fiche de raccordement dans la com-
mande.
4. Raccorder le câble secteur (230 V) au
PP 45 LT.
5. Placer l'élément de puissance dans la boîte
encastrée et la visser avec 4 vis. Effectuer
l'installation dans une boîte encastrée pro-
fonde.
Ne procéder à la Mise en service [} 131] qu'une
fois tous les appareils de ventilation et com-
posants du système entièrement installés.
6. Activer le fusible secteur. Les appareils de
ventilation démarrent.
7. Dans le menu Service de la commande
RLS 45 K, sélectionner le paramètre de ré-
glage Éléments de puissance, RLS au bus
RS 485 et activer l'élément de puissance. Al-
ternativement, utiliser le logiciel de mise en
service sous Réglages de base Installateur
spécialisé / Nombre d'éléments de puis-
sance.
8. Sur l'élément de puissance, appuyer une fois
sur la touche [T]. La connexion entre le maître
RLS 45 K et le PP 45 LT est établie et sécuri-
sée.
9. Après une connexion réussie, effectuer un test
de fonctionnement. Ce faisant, tester toutes
les fonctions des accessoires (intensité du si-
gnal, fonction humidité, etc.).
15.7 Détecteurs externes (HY, CO2,
COV)
Détecteurs externes autorisés :
• Détecteur d'humidité PP 45 HY
• Détecteur CO2 PP 45 CO2
• Détecteur de qualité d'air PP 45 VOC
Conditions de raccordement
• Raccordement au bus RS 485.
• Maximum 3 capteurs externes (HY, CO2, COV)
autorisés par RLS 45 K.
• Différents types de détecteurs autorisés.
• L'adressage des détecteurs s'effectue à l'aide
de l'interrupteur rotatif.
• Mode automatique commandé par détecteurs
uniquement pour les appareils de ventilation
raccordés à la même commande que les détec-
teurs.
• Respecter les longueurs des câbles de raccor-
dement. Éviter les déséquilibres.
123
