15 MONTAGEN, ANSCHLÜSSE
GEFAHR durch Stromschlag. Schwere
Verletzungen/Tod.
• Bei keiner oder unzureichender Trennung
der 12 V-Kleinspannung und 230 V.
Sicherheitsabstand zwischen 230 V und12 V
(SELV) gewährleisten.
Mindestabstand 8 mm sicherstellen.
Auf Phasengleichheit aller an das Lüftungssys-
tem angebundener Komponenten achten.
• Bei Einbau der Raumluftsteuerung
RLS 45 K, des Lüftungsgerätes RV 2 oder
des Leistungsteils PP 45 LT innerhalb der
Schutzzone 0, 1 oder 2 und eindringende
Feuchtigkeit.
Kein IP-Schutz vorhanden (IP 00).
Die Installation von RV 2, RLS 45 K oder
PP 45 LT ist nur außerhalb der Schutzzonen 0,
1, 2 zulässig.
GEFAHR durch Kurzschluss oder Brand.
Schwere Verletzungen/Tod.
• Bei in die Steuerung eindringender Feuch-
tigkeit.
Für eine korrekte, dichte Leitungszuführung
sorgen.
• Bei Überlastung durch fehlerhaften An-
schluss bzw. Anschluss von zu vielen Gerä-
ten an einer RLS 45 K.
Lüftungsgeräte gemäß Anschlussplan anschlie-
ßen.
Zulässige Anzahl an Lüftungsgeräten je Raum-
luftsteuerung/Leistungsteil einhalten.
Montage der Steuerung
1. Netzsicherung ausschalten und gegen Wie-
dereinschalten sichern.
2. Außenrahmen der RLS 45 K vorsichtig ab-
nehmen.
3. Netzleitung und Anschlusskabel ablängen.
4. Die RV 2-Lüftungsgeräte mit dem Anschluss-
stecker des RS 485 (Bus-Klemmen) verdrah-
ten, siehe Steckeraufkleber und Anschluss-
und Verdrahtungspläne.
5. Anschlussstecker in der RLS 45 K einstecken.
6. RLS 45 K in die UP-Dose einsetzen und mit
4 Schrauben mit dieser verschrauben.
7. Außenrahmen anbringen. Bei Verwendung ei-
nes PP 45 HYI-Sensors darauf achten, dass
die Sensoröffnung korrekt über dem HYI liegt
und der Außenrahmen einrastet.
20
8. Netzsicherung einschalten und das Lüftungs-
system in Betrieb nehmen, siehe Kapitel Inbe-
triebnahme, Einstellparameter.
9. Servicemenü aufrufen und die Systemkompo-
nenten aktivieren.
Bei einer geraden Geräteanzahl von RV 2-
Geräten den automatischen Suchlauf (Plug &
Play) nutzen. Die Lüftungsgeräte werden auto-
matisch paarweise zugeteilt.
15.4 Interner Feuchtesensor
PP 45 HYI
• PP 45 HYI = Zubehör interner Feuchtesensor
• Anschluss generell an der RLS 45 K-Master-
steuerung.
ACHTUNG: Gerätebeschädigung / keine Funk-
tion bei fehlerhaftem Einbau des Feuchtesen-
sors. Pins nicht verbiegen. Sensor bis zum
Anschlag in die Buchse einstecken.
1. Netzsicherung ausschalten und gegen Wie-
dereinschalten sichern.
2. Außenrahmen der RLS 45 K vorsichtig ab-
nehmen.

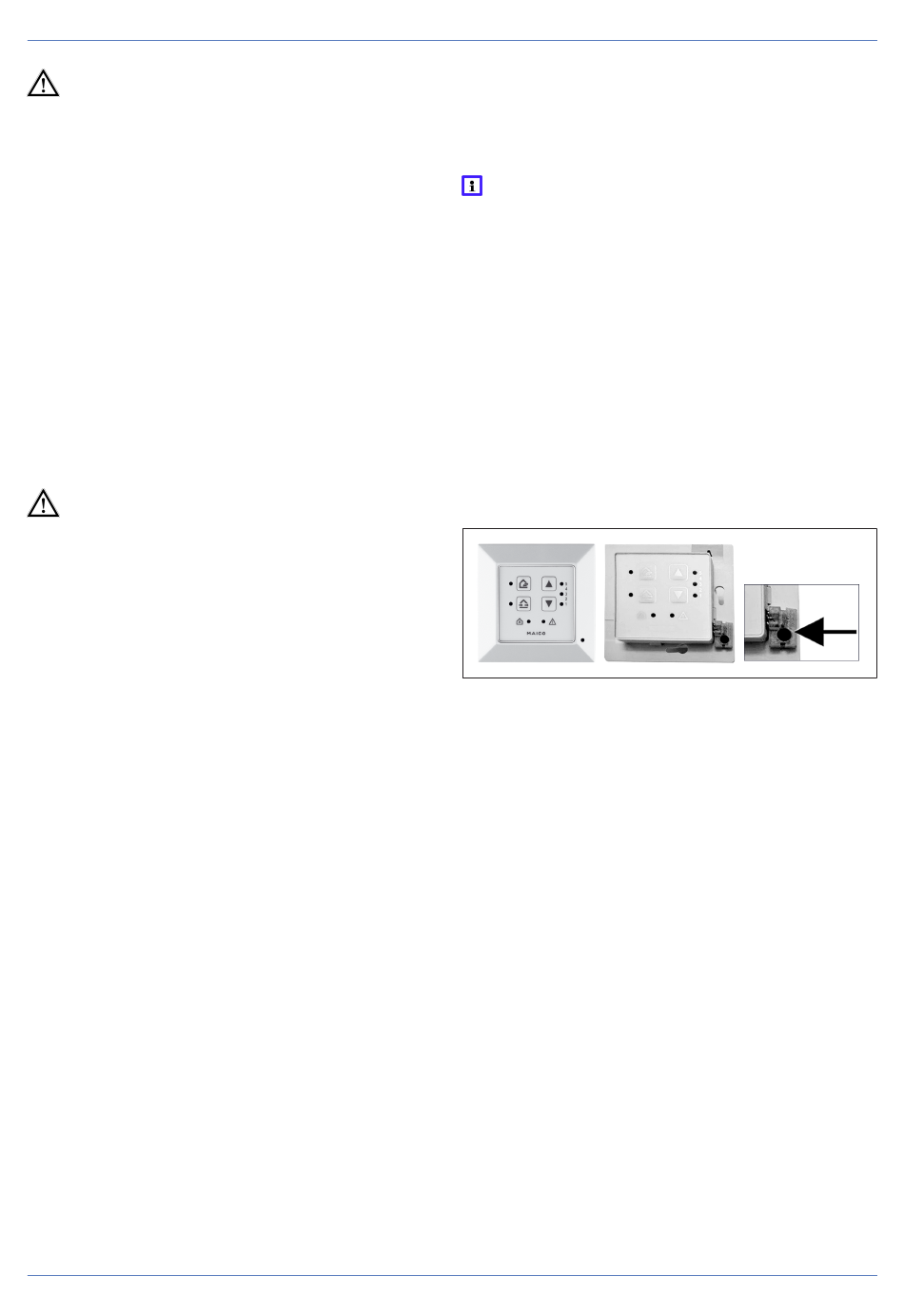

3. Den internen Feuchtesensor PP 45 HYI an der
I2C-Schnittstelle (Pfeil) einstecken.
4. Außenrahmen anbringen. Darauf achten, dass
die Sensoröffnung korrekt über dem HYI liegt
und der Außenrahmen einrastet.
5. Lüftungssystem in Betrieb nehmen und im
Servicemenü den Feuchtesensor anmelden,
siehe Einstellparameter im Servicemenü.
15.5 Zusätzliche RLS 45 K (Slaves)
• Anschluss am RS 485-Bus.
• Maximal 3 RLS 45 K-Steuerungen (als Sla-
ves) im Lüftungssystem zulässig.
• Die Zuordnung als Slavegerät wird im Service-
menü der jeweiligen Raumluftsteuerung vor-
genommen (Adressierung Slave 1, 2 oder 3).
• Die eingestellte Betriebsart, Lüftungsstufe und
die Zusatzfunktion Extern Aus (falls am 230 V-
Eingang angeschlossen) gelten für alle Lüf-
tungsgeräte.
