10 Systèmes mixtes RV 2
10.6 Système mixte avec PPB 30 K+
4 RV 2+ 2 CPP 60

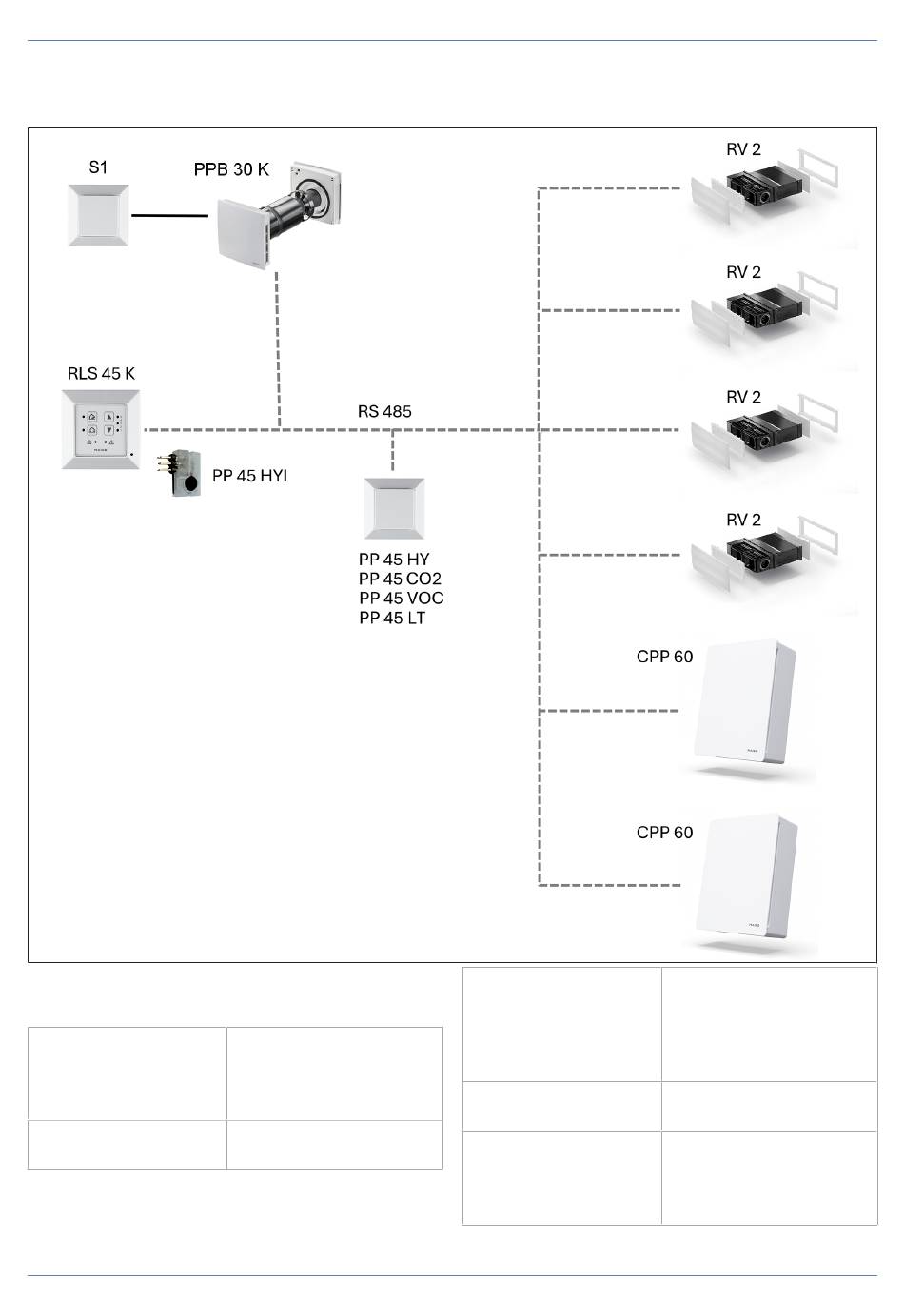

Fig. Représentation schématique
Configuration matérielle requise
Commande d'appareil
PPB 30 K
Commande d'appareil
RV 2
Interface RS 485,
13,8 V CC. Sur la
RLS 45 K, utiliser l'inter-
face Fan1 / Fan2.
Interface RS 485,
13,8 V CC.
Commande d'appareil
CPP 60
S1
Nombre d'appareils /
puissance absorbée
Interface RS 485, 13,8
V CC pour la com-
mande des clapets,
230 V CA pour les ven-
tilateurs.
Interrupteur Marche /
Arrêt
1 x PPB 30 K (5,3 W) +
4 RV 2 (4x 2,5 W) +
2 CPP 60 (2 x 1,2 W) =
17,5 W.
