10 RV 2-Mischsysteme
10.5 Mischsystem mit PPB 30 K +
4 RV 2 + 2 PP 45 K

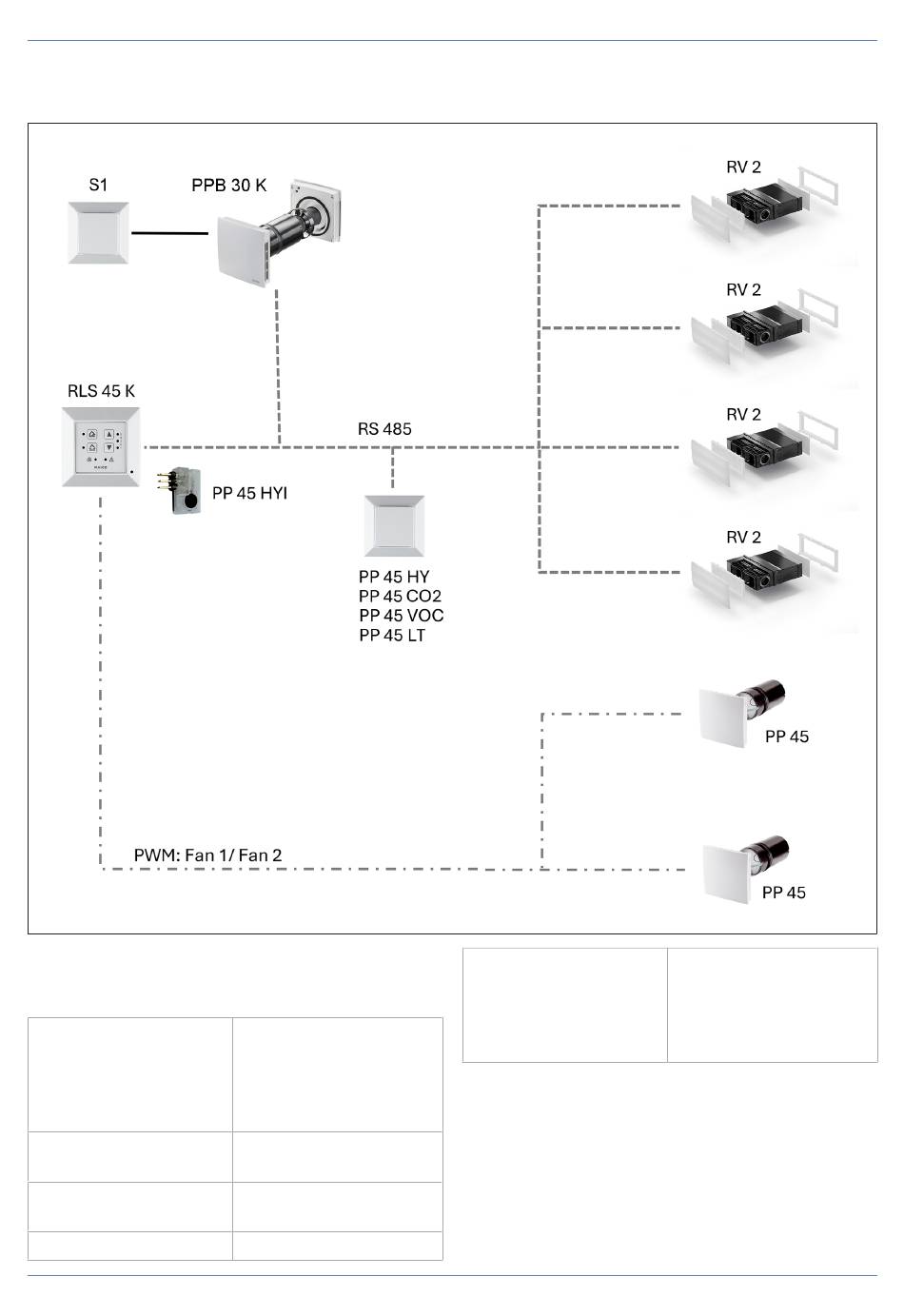

Abb. Schematische Darstellung
Hardwareanforderungen
Geräteansteuerung
PPB 30 K
Geräteansteuerung
RV 2
Geräteansteuerung
PP 45 K
S1
12
RS 485-Schnittstelle,
13,8 VDC. An der
RLS 45 K die Fan1/
Fan2 Schnittstelle nut-
zen.
RS 485-Schnittstelle,
13,8 VDC.
PWM-Ansteuerung in-
kl. 13,8 VDC.
Ein/Aus-Schalter
Geräteanzahl / Leis-
tungsaufnahme
Zur Sicherstellung eines balancierten Betriebs
zum Volumenstromausgleich nur Gerätepaare
verwenden:
• 1 Gerätepaar PP 45 (zwei Einzelgeräte)
• 2 Gerätepaare RV 2 (vier Einzelgeräte)
• 1 PPB 30 K. Das PPB 30 K ist ein balanciertes
Gerät. Deshalb ist kein Gerätepaar erforderlich.
1x PPB 30 K (5,3 W) +
4x RV 2 (4x 2,5 W) +
2x PP 45 (2x 3,5 W) =
22 W. Ein Leistungsteil
ist erforderlich.
