10 Systèmes mixtes RV 2
10.3 Système mixte avec ER +
4 RV 2+ 2 CPP 60

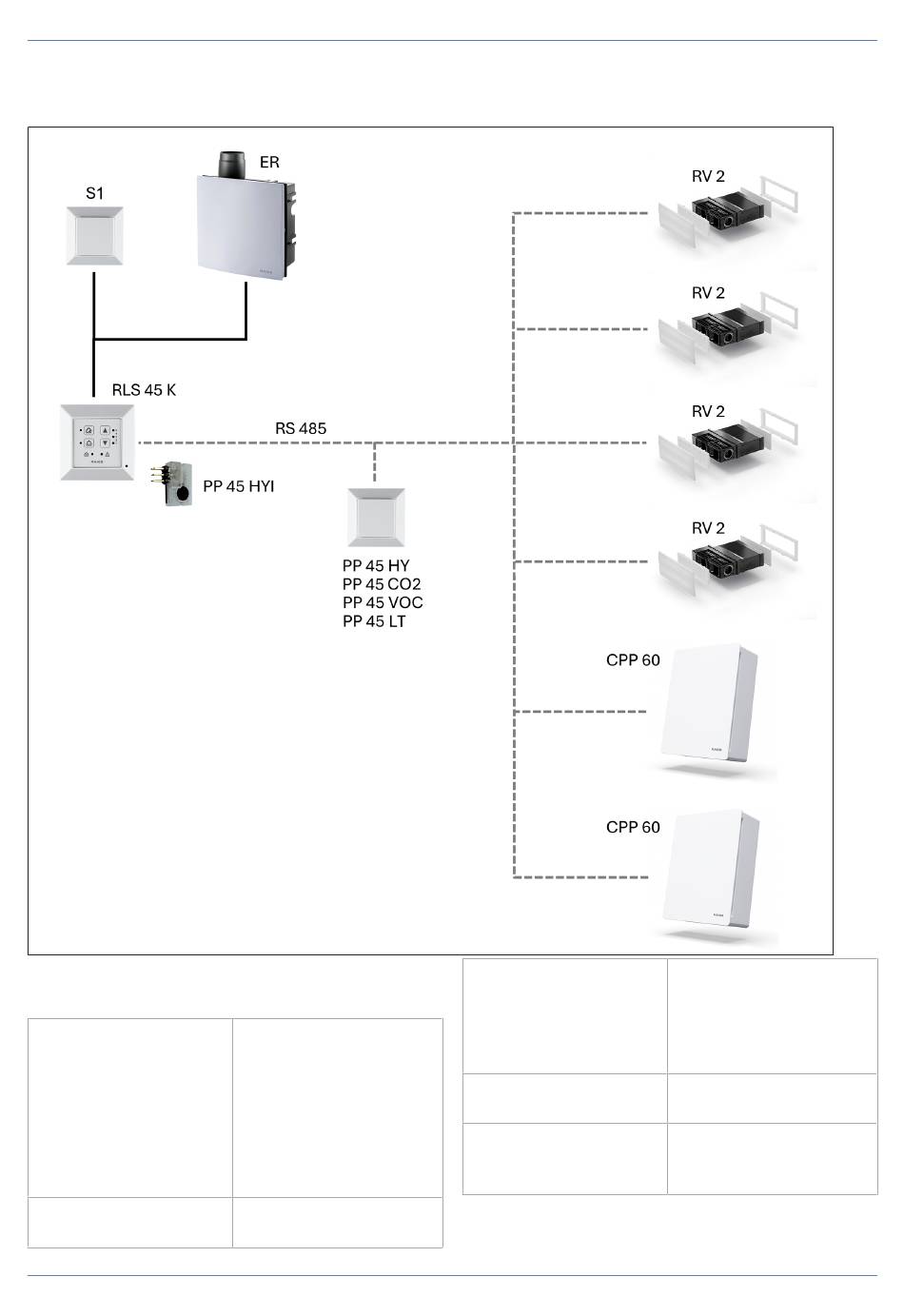

Fig. Représentation schématique
Configuration matérielle requise
Commande d'appareil
ER
Commande d'appareil
RV 2
Propre alimentation
électrique 230 V CA /
régulation interne.
Compensation de débit
d'air ER via une entrée
230 V (contact de com-
mutation) de la
RLS 45 K.
Interface RS 485,
13,8 V CC.
Commande d'appareil
CPP 60
S1
Nombre d'appareils /
puissance absorbée
ATTENTION : dans les systèmes mixtes, n'utili-
ser les appareils RV 2 et CPP 60 que par paire.
Interface RS 485, 13,8
V CC pour la com-
mande des clapets,
230 V CA pour les ven-
tilateurs.
Interrupteur Marche /
Arrêt
4 RV 2 (4 x 2,5 W) + 2
CPP 60 (2 x 1,2 W) =
12,4 W
