15 MONTAGEN, ANSCHLÜSSE
• Anderen Zusatzfunktionen (Einschlafmodus,
Stoßlüftung, Sicherheitsfunktion, Zuluftbetrieb)
sind nur für die an der jeweiligen RLS 45 K an-
geschlossenen Geräte nutzbar.
Slavesteuerung aktivieren
1. Die RLS-Slave-Steuerung wie im vorigen Ka-
pitel beschrieben in die UP-Dose einbauen.
Eine Inbetriebnahme erst durchführen, wenn
alle Lüftungsgeräte und Systemkomponenten
komplett installiert sind. Für Inbetriebnahme
siehe Kapitel Inbetriebnahme [} 29]
2. Netzsicherung einschalten. Die Lüftungsgerä-
te laufen an.
3. Im Servicemenü der jeweiligen RLS 45 K-
Steuerung den Einstellparameter [} 27] Leis-
tungsteile, RLS am RS 485-Bus anwählen
und die Raumluftsteuerung aktiv schalten (als
Slave 1, 2 oder 3).
Alternativ kann die Aktivierung auch mit der
Inbetriebnahmesoftware [} 33] (Grundeinstel-
lungen Fachinstallateur/Anzahl Leistungsteile)
vorgenommen werden.
4. Nach erfolgreicher Parametrierung einen
Funktionstest durchführen. Dabei sämtliche
Zubehörfunktionen testen (Signalstärke,
Feuchtefunktion etc.).

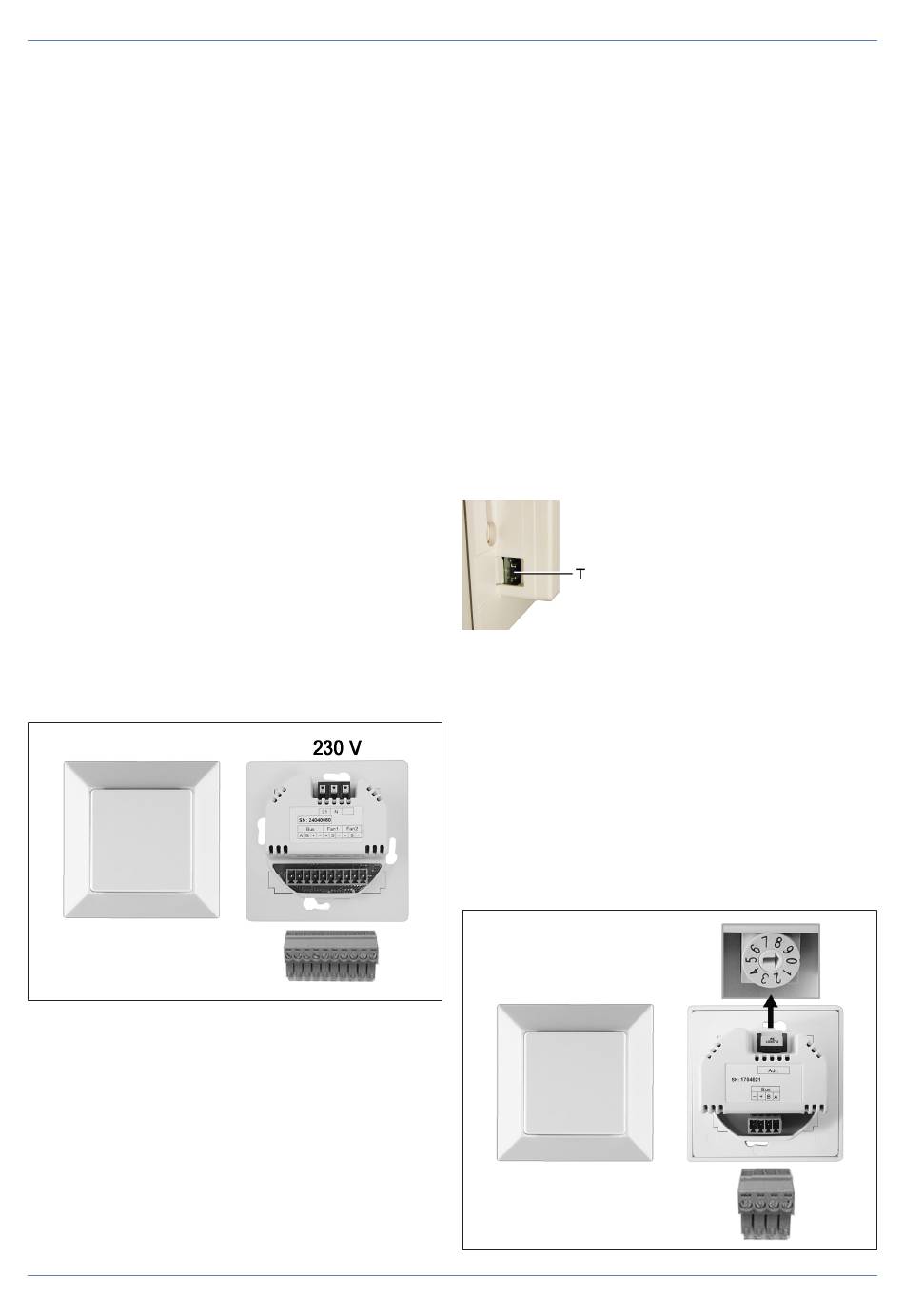

15.6 Leistungsteil PP 45 LT

1. Netzsicherung ausschalten und gegen Wie-
dereinschalten sichern.
2. Den beigefügten 8-poligen Anschlussstecker
des Leistungsteils PP 45 LT verdrahten und
mit dem RS 485-Bus verbinden, siehe Stecke-
raufkleber oder Anschluss- und Verdrahtungs-
pläne.
3. Anschlussstecker in der Steuerung einste-
cken.
4. Netzleitung (230 V) am PP 45 LT anschließen.
5. Das Leistungsteil in die UP-Dosen einsetzen
und mit 4 Schrauben mit der UP-Dose ver-
schrauben. Die Installation in einer tiefen UP-
Dose vornehmen.
Die Inbetriebnahme [} 29] erst durchführen,
wenn alle Lüftungsgeräte und Systemkompo-
nenten komplett installiert sind.
6. Netzsicherung einschalten. Die Lüftungsgerä-
te laufen an.
7. Im Servicemenü der RLS 45 K-Steuerung den
Einstellparameter Leistungsteile, RLS am RS
485-Bus anwählen und das Leistungsteil aktiv
schalten. Alternativ die Inbetriebnahmesoft-
ware unter Grundeinstellungen Fachinstal-
lateur/Anzahl Leistungsteile nutzen.
8. Am Leistungsteil die Taste [T] einmal drücken.
Die Verbindung zwischen dem RLS 45 K-
Master und dem PP 45 LT wird hergestellt
und gesichert.
9. Nach erfolgreicher Anmeldung einen Funkti-
onstest durchführen. Dabei sämtliche Zube-
hörfunktionen testen (Signalstärke, Feuchte-
funktion etc.).
15.7 Externe Sensoren (HY, CO2,
VOC)
Zugelassene externe Sensoren:
• Feuchtesensor PP 45 HY
• CO2-Sensor PP 45 CO2
• Luftqualitätssensor PP 45 VOC
21
