10 RV 2-Mischsysteme
10.3 Mischsystem mit ER + 4 RV 2 +
2 CPP 60

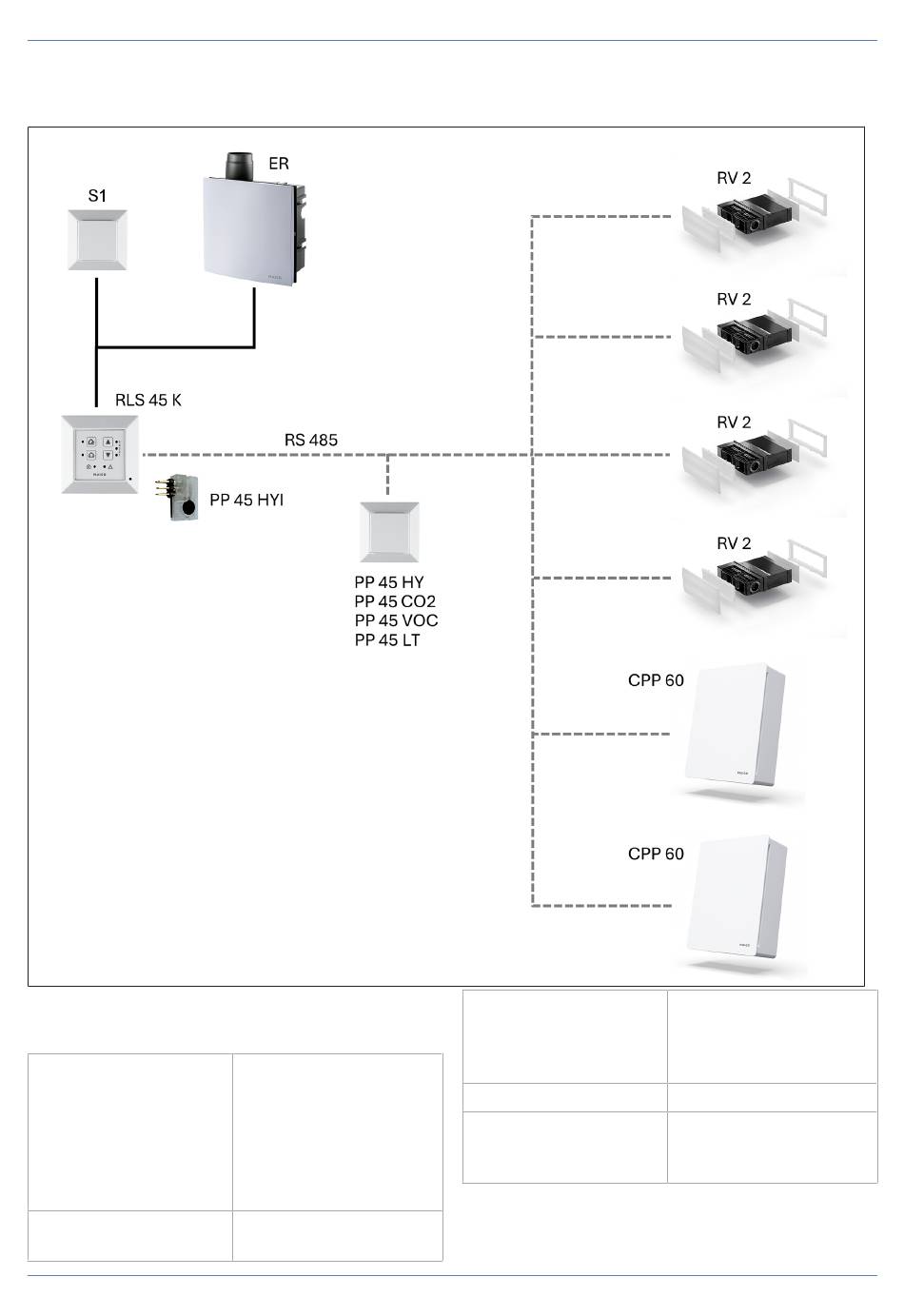

Abb. Schematische Darstellung
Hardwareanforderungen
Geräteansteuerung
ER
Geräteansteuerung
RV 2
10
Eigene Spannungsver-
sorgung 230 VAC/in-
terne Regelung. ER-
Volumenstromaus-
gleich über 230 V-Ein-
gang (Schaltkontakt)
der RLS 45 K.
RS 485-Schnittstelle,
13,8 VDC.
Geräteansteuerung

CPP 60

S1
Geräteanzahl / Leis-
tungsaufnahme
ACHTUNG: RV 2- und CPP 60-Geräte in Misch-
systemen immer nur paarweise betreiben.
RS 485-Schnittstelle,
13,8 VDC für Klappen-
steuerung, 230 VAC für
Ventilatoren.
Ein/Aus-Schalter
4 RV 2 (4x 2,5 W) +
2 CPP 60 (2x 1,2 W)
= 12,4 W
