10 Systèmes mixtes RV 2
10.5 Système mixte avec PPB 30 K+
4 RV 2+ 2 PP 45 K

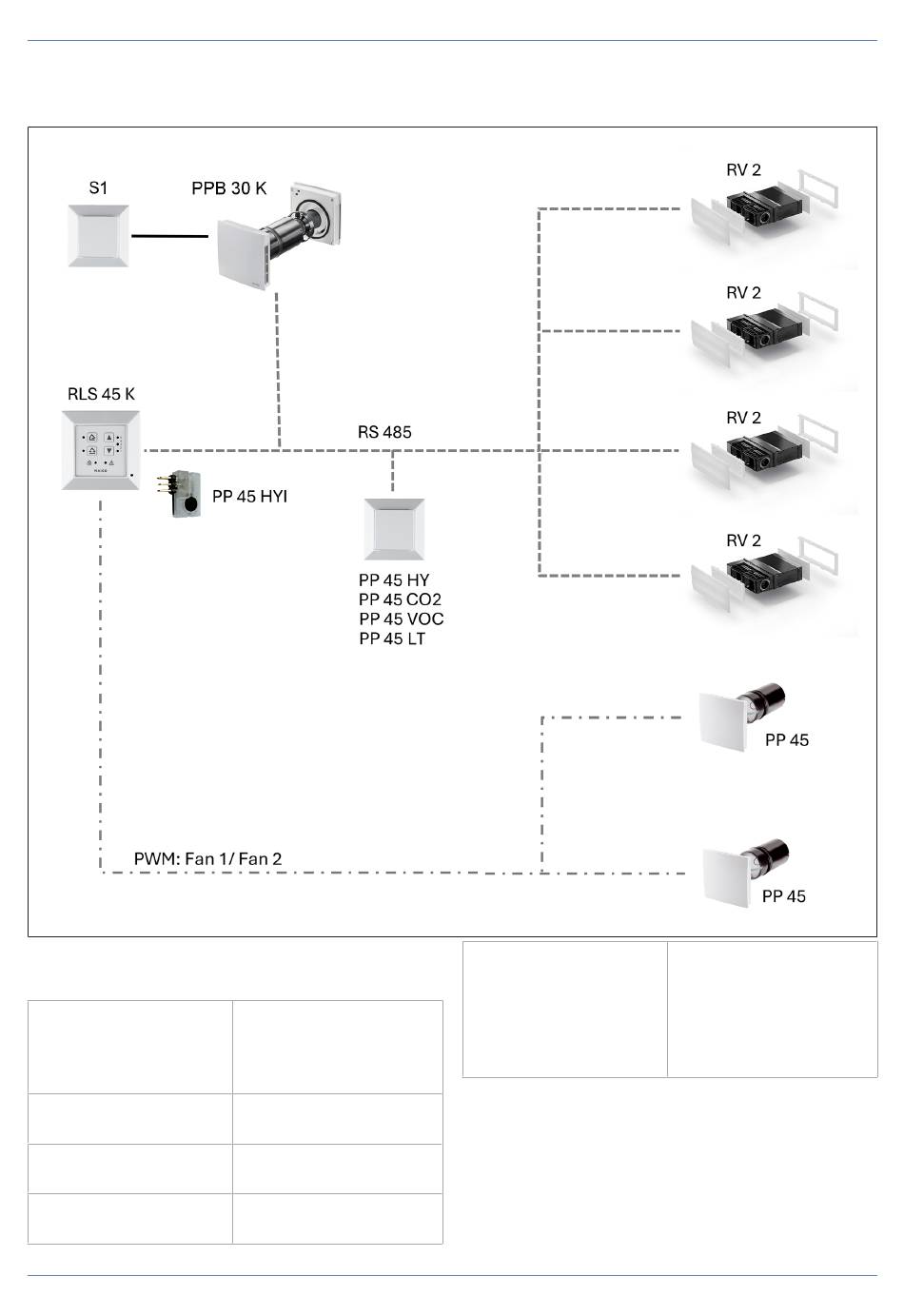

Fig. Représentation schématique
Configuration matérielle requise
Commande d'appareil
PPB 30 K
Commande d'appareil
RV 2
Commande d'appareil
PP 45 K
S1
Interface RS 485,
13,8 V CC. Sur la
RLS 45 K, utiliser l'in-
terface Fan1 / Fan2.
Interface RS 485,
13,8 V CC.
Commande PWM, 13,8
V CC inclus
Interrupteur Marche /
Arrêt
Nombre d'appareils /
puissance absorbée
Pour assurer un fonctionnement équilibré pour la
compensation de débit d'air, utiliser uniquement
des paires d'appareils :
• 1 paire d'appareils PP 45 (deux appareils indivi-
duels)
• 2 paires d'appareils RV 2 (quatre appareils indi-
viduels)
1 x PPB 30 K (5,3 W) +
4 x RV 2 (4 x 2,5 W) +
2 x PP 45 (2 x 3,5 W) =
22 W. Un élément de
puissance est néces-
saire.
