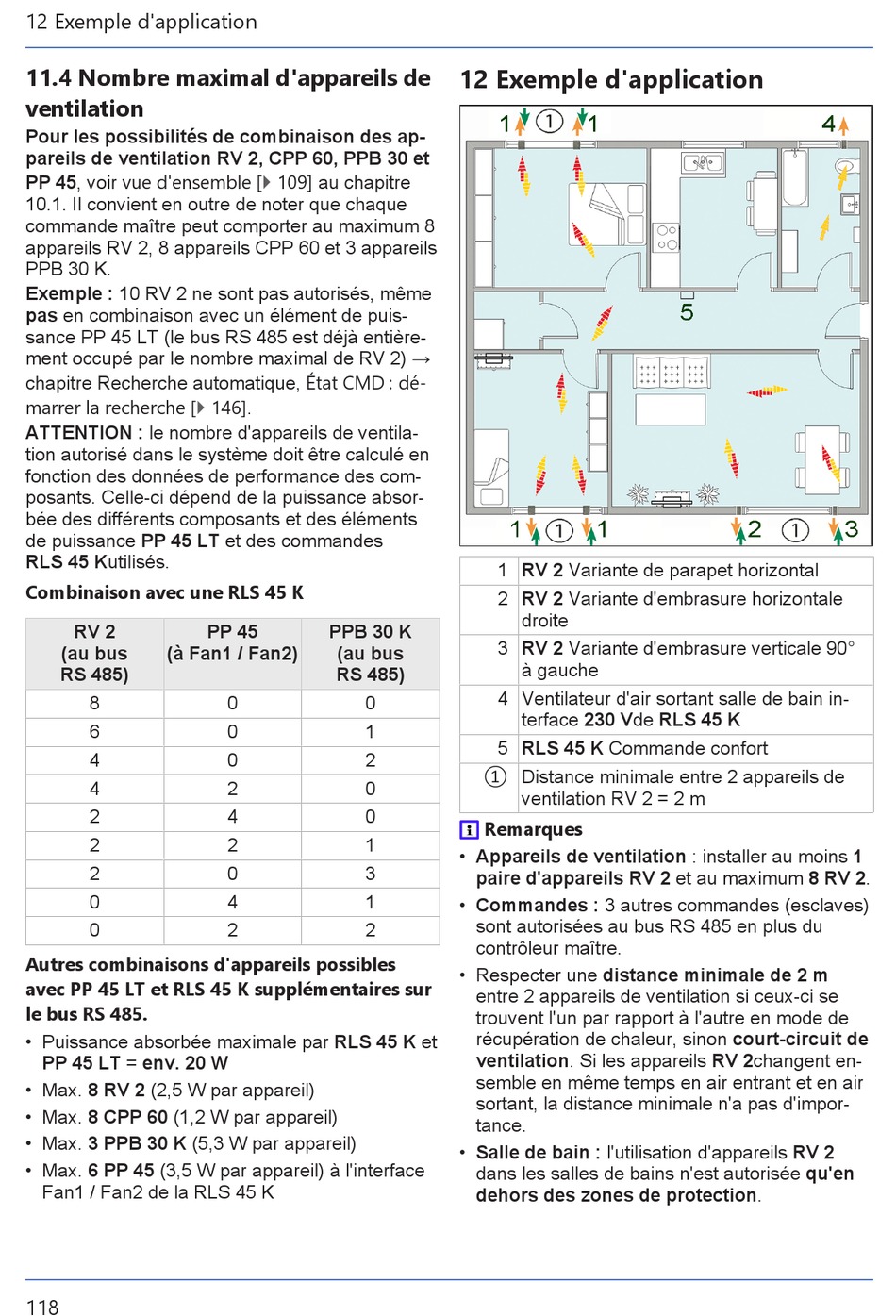

12 Exemple d'application

11.4 Nombre maximal d'appareils de
ventilation
Pour les possibilités de combinaison des ap-
pareils de ventilation RV 2, CPP 60, PPB 30 et
PP 45, voir vue d'ensemble [} 109] au chapitre
10.1. Il convient en outre de noter que chaque
commande maître peut comporter au maximum 8
appareils RV 2, 8 appareils CPP 60 et 3 appareils
PPB 30 K.
Exemple : 10 RV 2 ne sont pas autorisés, même
pas en combinaison avec un élément de puis-
sance PP 45 LT (le bus RS 485 est déjà entière-
ment occupé par le nombre maximal de RV 2) →
chapitre Recherche automatique, État CMD : dé-
marrer la recherche [} 146].
ATTENTION : le nombre d'appareils de ventila-
tion autorisé dans le système doit être calculé en
fonction des données de performance des com-
posants. Celle-ci dépend de la puissance absor-
bée des différents composants et des éléments
de puissance PP 45 LT et des commandes
RLS 45 Kutilisés.
Combinaison avec une RLS 45 K
RV 2
(au bus (à Fan1 / Fan2)
RS 485)
8
6
4
4
2
2
2
0
0
Autres combinaisons d'appareils possibles
avec PP 45 LT et RLS 45 K supplémentaires sur
le bus RS 485.
• Puissance absorbée maximale par RLS 45 K et
PP 45 LT = env. 20 W
• Max. 8 RV 2 (2,5 W par appareil)
• Max. 8 CPP 60 (1,2 W par appareil)
• Max. 3 PPB 30 K (5,3 W par appareil)
• Max. 6 PP 45 (3,5 W par appareil) à l'interface
Fan1 / Fan2 de la RLS 45 K
118
PP 45 PPB 30 K
(au bus
RS 485)
0 0
0 1
0 2
2 0
4 0
2 1
0 3
4 1
2 2
12 Exemple d'application
1 RV 2 Variante de parapet horizontal
2 RV 2 Variante d'embrasure horizontale
droite
3 RV 2 Variante d'embrasure verticale 90°
à gauche
4 Ventilateur d'air sortant salle de bain in-
terface 230 Vde RLS 45 K
5 RLS 45 K Commande confort
① Distance minimale entre 2 appareils de
ventilation RV 2 = 2 m
Remarques
• Appareils de ventilation : installer au moins 1
paire d'appareils RV 2 et au maximum 8 RV 2.
• Commandes : 3 autres commandes (esclaves)
sont autorisées au bus RS 485 en plus du
contrôleur maître.
• Respecter une distance minimale de 2 m
entre 2 appareils de ventilation si ceux-ci se
trouvent l'un par rapport à l'autre en mode de
récupération de chaleur, sinon court-circuit de
ventilation. Si les appareils RV 2changent en-
semble en même temps en air entrant et en air
sortant, la distance minimale n'a pas d'impor-
tance.
• Salle de bain : l'utilisation d'appareils RV 2
dans les salles de bains n'est autorisée qu'en
dehors des zones de protection.
