Leistungsteil PP 45 LT / PP 45 LT power unit / Élément de puissance PP 45 LT
DE

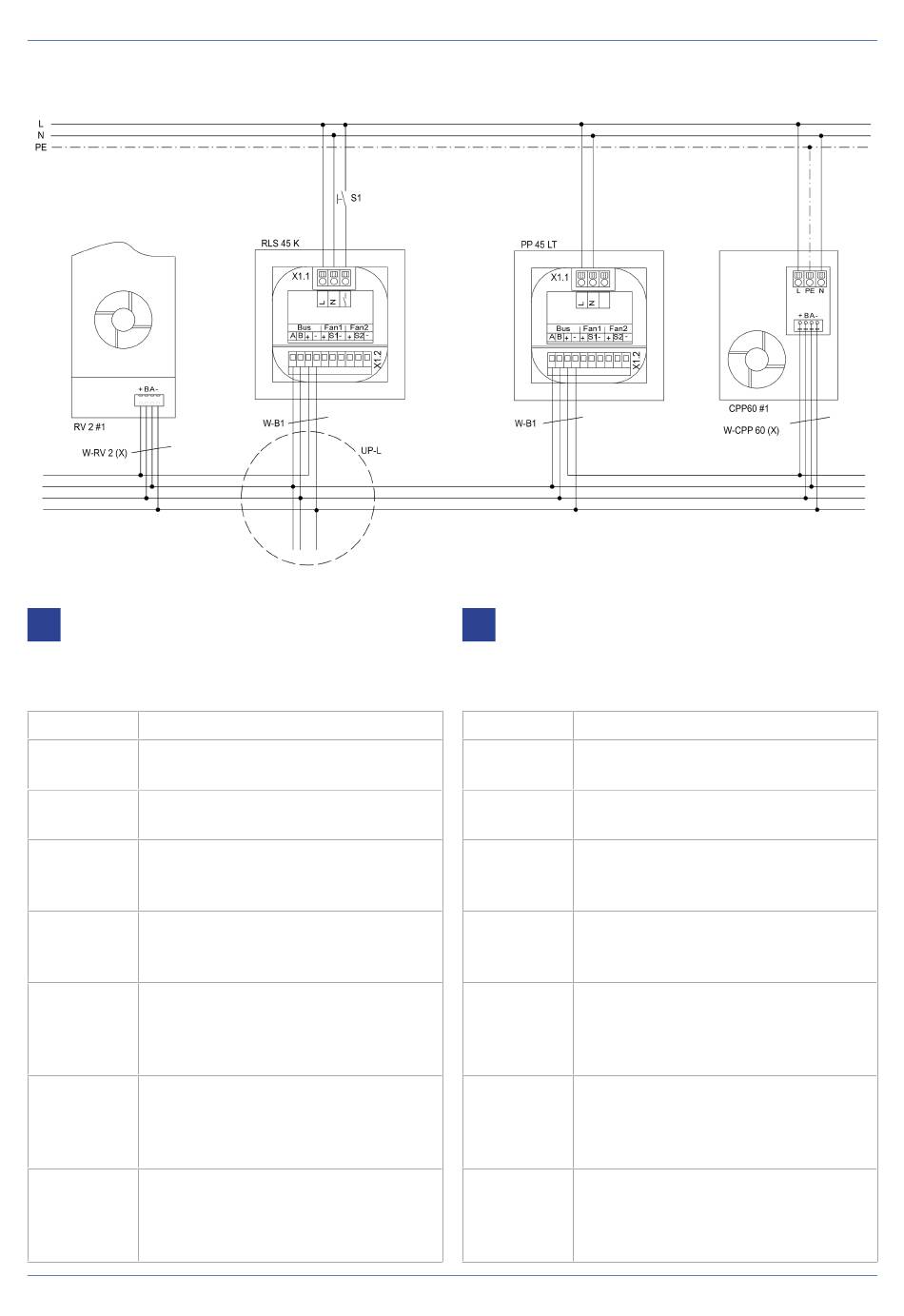

Verdrahtungsplan RV 2 und CPP 60 mit
RLS 45 K und PP 45 LT
RLS 45 K Raumluftsteuerung Komfort
RV 2 #1 PushPull-Lüftungsgerät RV 2,
max. 8 Lüftungsgeräte zulässig
CPP 60 #1 PushPull-Lüftungsgerät CPP 60,
max. 8 Lüftungsgeräte zulässig
S1 Taster/Schalter Zusatzfunktion
(Einschlaf-, Intensiv-, Disbalance-
und Sicherheits-Funktion).
UP-L UP-Verteiler Lüftereinheiten: An-
schluss aller Lüftereinheiten stern-
förmig zum Verteiler.
W-B1 Empfohlene Steuerleitung Steue-
rung RLS 45 K bis Sternpunkt/
Verteiler (max. 4 m):
Typ J-Y(ST)Y 4x2x0,8 mm².
W-RV 2 (X) Empfohlene Steuerleitung Lüf-
tungsgerät RV 2 bis Sternpunkt/
Verteiler (max. 25 m):
Typ J-Y(ST)Y 2x2x0,8 mm².
W-CPP 60 Empfohlene Steuerleitung Lüf-
(X) tungsgerät CPP 60 bis Stern-
punkt/Verteiler (max. 25 m):
Typ J-Y(ST)Y 2x2x0,8 mm².
156
EN
Wiring diagram RV 2 and CPP 60 with RLS 45 K
and PP 45 LT
RLS 45 K Comfort room air control
RV 2 #1 PushPull ventilation unit RV 2,
max. 8 ventilation units permitted
CPP 60 #1 PushPull ventilation unit CPP 60,
max. 8 ventilation units permitted
S1 Button/switch for additional functi-
on (sleep, intensive, disbalance
and safety function).
UP-L Flush-mounted distributor for fan
units: Connection of all fan units in a
star configuration to the distributor.
W-B1 Recommended control cable from
RLS 45 K control to star point/
distributor (max. 4 m):
Type J-Y(ST)Y 4x2x0.8 mm².
W-RV 2 (X) Recommended control cable from
RV 2 ventilation unit to star
point/distributor (max. 25 m):
Type J-Y(ST)Y 2x2x0.8 mm².
W-CPP 60 Recommended control cable from
(X) CPP 60 ventilation unit to star
point/distributor (max. 25 m):
Type J-Y(ST)Y 2x2x0.8 mm².
