12 Anwendungsbeispiel

Weitere Gerätekombinationen mit zusätzlichen
PP 45 LT und RLS 45 K am RS 485-Bus möglich.
• Maximale Leistungsaufnahme je RLS 45 K und
PP 45 LT = ca. 20 W
• Max. 8 RV 2 (2,5 W je Gerät)
• Max. 8 CPP 60 (1,2 W je Gerät)
• Max. 3 PPB 30 K (5,3 W je Gerät)
• Max. 6 PP 45 (3,5 W je Gerät) an der Fan1/
Fan2-Schnittstelle der RLS 45 K

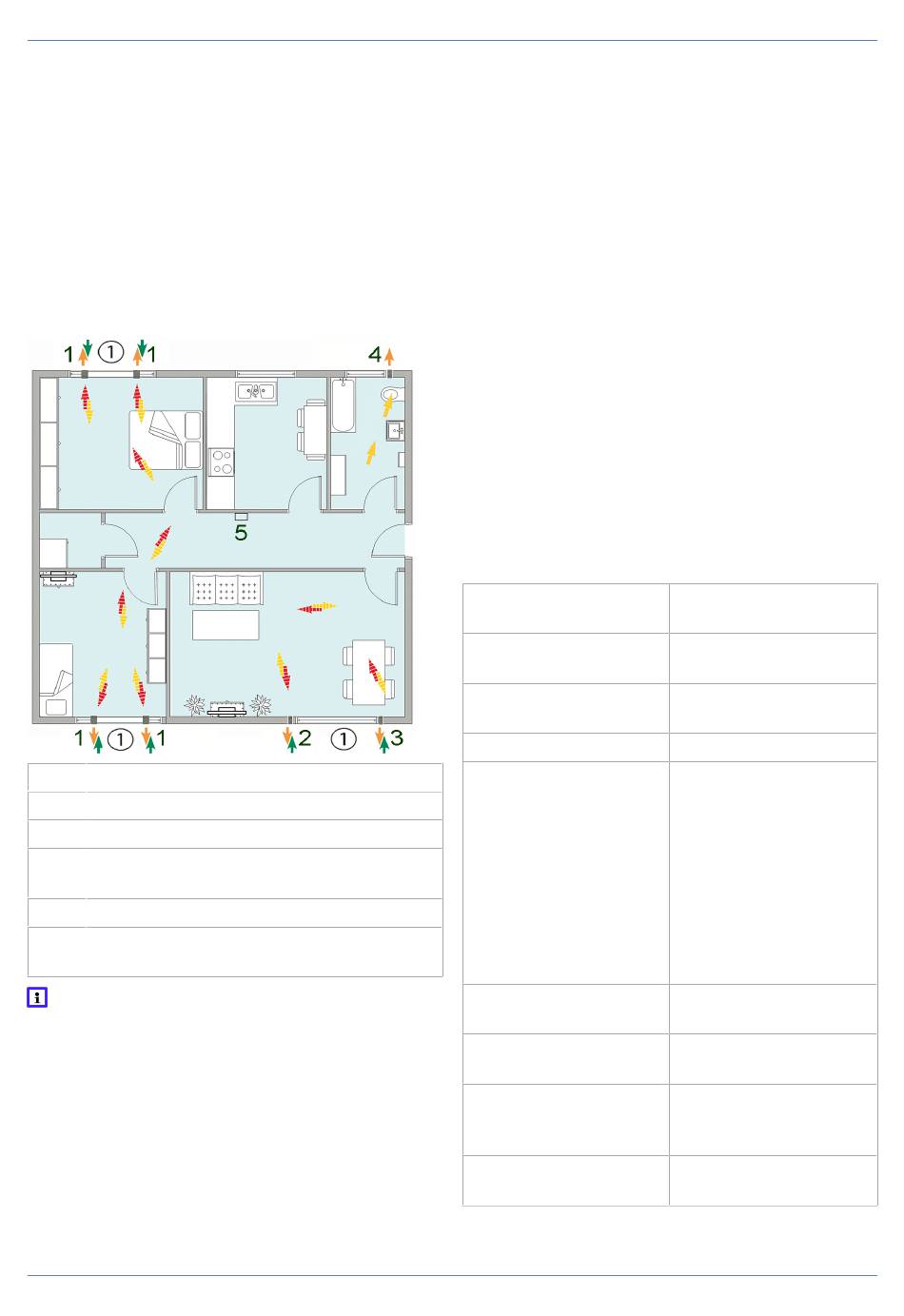

12 Anwendungsbeispiel
1 RV 2 Brüstungsvariante horizontal
2 RV 2 Laibungsvariante vertikal gerade
3 RV 2 Laibungsvariante vertikal 90° links
4 Abluftventilator Bad an 230 V-Schnittstel-
le der RLS 45 K
5 RLS 45 K Komfortsteuerung
① Mindestabstand zwischen 2 RV 2-Lüf-
tungsgeräten = 2 m
Hinweise
• Lüftungsgeräte: Mindestens 1 RV 2-Geräte-
paar und maximal 8 RV 2 installieren.
• Steuerungen: Zusätzlich zur Mastersteuerung
sind 3 weitere Steuerungen (Slaves) am
RS 485-Bus zulässig.
• Mindestabstand 2 m zwischen 2 Lüftungsgerä-
ten berücksichtigen, wenn sich diese zueinan-
der im WRG-Modus befinden, sonst Lüftungs-
kurzschluss. Wenn die RV 2-Geräte zur selben
Zeit gemeinsam in Zuluft und in Abluft wech-
seln, spielt der Mindestabstand keine Rolle.
• Bad: Der Einsatz von RV 2-Geräten in Bädern
ist nur außerhalb der Schutzzonen zulässig.
• Küchen, Wohnküchen, Essküchen: Ein Ein-
satz von RV 2-Geräten in Küchen ist zulässig.
Nur in räumlich abgetrennten Küchen emp-
fehlen wir einen Abluftventilator oder
2 RV 2-Lüftungsgeräte. Der Abluftventilator
(ER, ECA 100 ipro) kann an der 230 V-Schnitt-
stelle der RLS 45 K angeschlossen werden.

13 Umgebungsbedingungen

• Umgebungstemperatur -20 °C bis +40 °C.
• Fördermitteltemperatur max. 40 °C.
• Max. zulässige Feuchte im Aufstellraum 90 %
(bei 20 °C, nicht kondensierend).
• Lagerung: Nur im Trockenen, Lagertemperatur
-20 °C bis +40 °C. Nicht in Umgebungen mit
Staub, Feuchtigkeit, Sonneneinstrahlung oder
korrosiven Substanzen. Zu lange Lagerzeiten
vermeiden.

14 Technische Daten

Wandstärke Außen-
wand
Luftfilter innen
Luftfilter außen
Schutzart
Schalldruckpegel: Ab-
stand 1 m, Freifeldbe-
dingungen (Lüftungs-
stufe 1 bis 5)
Bemessungsspan-
nung RV 2
Bemessungsspan-
nung RLS 45 K
Volumenstrom WRG-
Betrieb Lüftungsstufe
1 bis 5
Volumenstrom Abluft-
betrieb (keine WRG)
365 – 500 mm
1x ISO coarse 45 %
(G3)
1x ISO coarse 30 %
(G2)
IP 00
Stufe 1 (15 m³/h):
19 dB(A)
Stufe 2 (22 m³/h):
24 dB(A)
Stufe 3 (30 m³/h):
25 dB(A)
Stufe 4 (36 m³/h):
29 dB(A)
Stufe 5 (42 m³/h):
31 dB(A)
12 VDC
230 VAC, 50 Hz
15, 22, 30, 36 und
42 m³/h
42 m³/h
