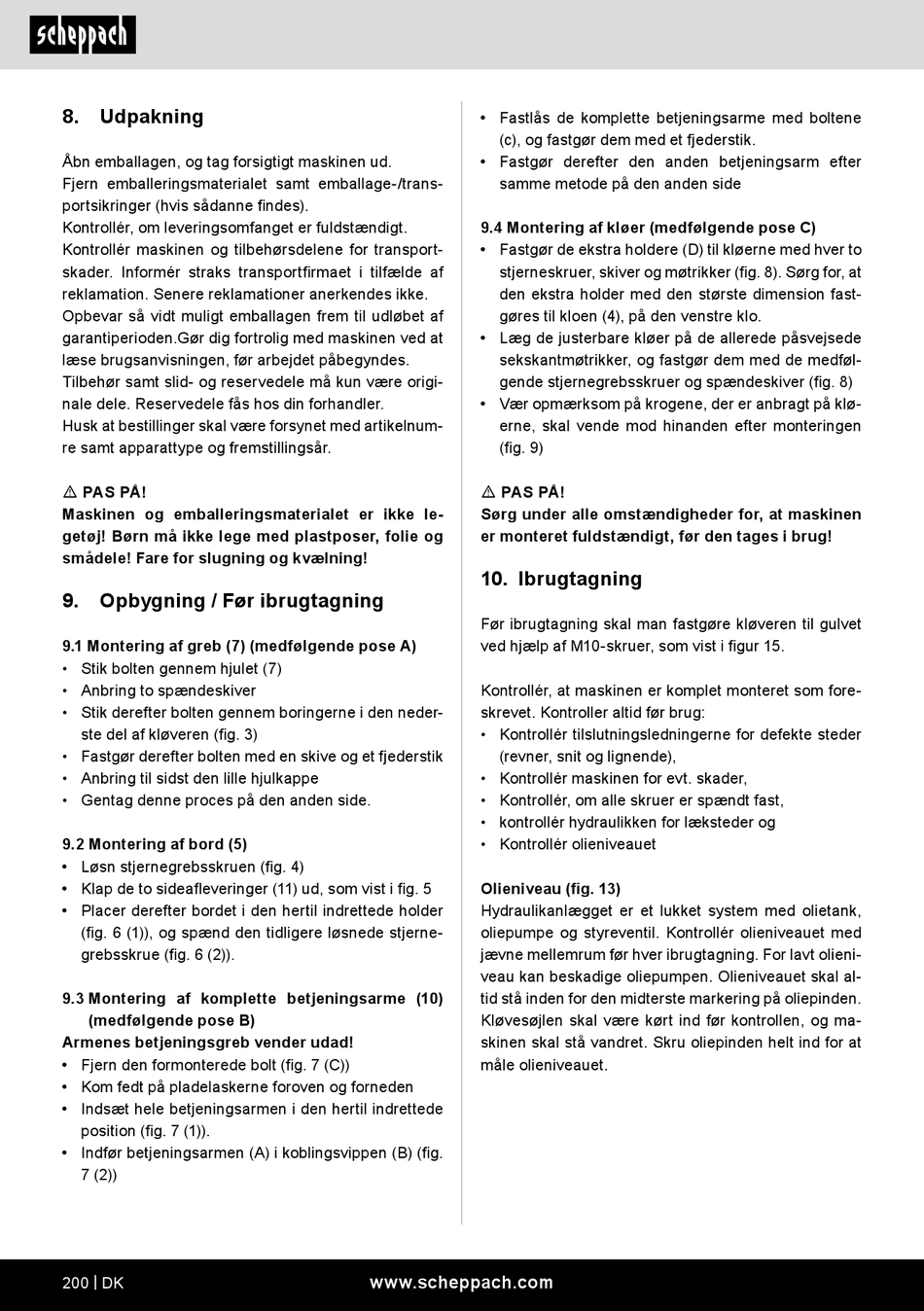

8. Udpakning
Åbn emballagen, og tag forsigtigt maskinen ud.
Fjern emballeringsmaterialet samt emballage-/trans-
portsikringer (hvis sådanne findes).
Kontrollér, om leveringsomfanget er fuldstændigt.
Kontrollér maskinen og tilbehørsdelene for transport-
skader. Informér straks transportfirmaet i tilfælde af
reklamation. Senere reklamationer anerkendes ikke.
Opbevar så vidt muligt emballagen frem til udløbet af
garantiperioden.Gør dig fortrolig med maskinen ved at
læse brugsanvisningen, før arbejdet påbegyndes.
Tilbehør samt slid- og reservedele må kun være origi-
nale dele. Reservedele fås hos din forhandler.
Husk at bestillinger skal være forsynet med artikelnum-
re samt apparattype og fremstillingsår.
m PAS PÅ!
Maskinen og emballeringsmaterialet er ikke le-
getøj! Børn må ikke lege med plastposer, folie og
smådele! Fare for slugning og kvælning!
9. Opbygning / Før ibrugtagning
9.1 Montering af greb (7) (medfølgende pose A)
• Stik bolten gennem hjulet (7)
• Anbring to spændeskiver
• Stik derefter bolten gennem boringerne i den neder-
ste del af kløveren (fig. 3)
• Fastgør derefter bolten med en skive og et fjederstik
• Anbring til sidst den lille hjulkappe
• Gentag denne proces på den anden side.
9.2 Montering af bord (5)
• Løsn stjernegrebsskruen (fig. 4)
• Klap de to sideafleveringer (11) ud, som vist i fig. 5
• Placer derefter bordet i den hertil indrettede holder
(fig. 6 (1)), og spænd den tidligere løsnede stjerne-
grebsskrue (fig. 6 (2)).
9.3 Montering af komplette betjeningsarme (10)
(medfølgende pose B)
Armenes betjeningsgreb vender udad!
• Fjern den formonterede bolt (fig. 7 (C))
• Kom fedt på pladelaskerne foroven og forneden
• Indsæt hele betjeningsarmen i den hertil indrettede
position (fig. 7 (1)).
• Indfør betjeningsarmen (A) i koblingsvippen (B) (fig.
7 (2))
200 | DK
• Fastlås de komplette betjeningsarme med boltene
(c), og fastgør dem med et fjederstik.
• Fastgør derefter den anden betjeningsarm efter
samme metode på den anden side
9.4 Montering af kløer (medfølgende pose C)
• Fastgør de ekstra holdere (D) til kløerne med hver to
stjerneskruer, skiver og møtrikker (fig. 8). Sørg for, at
den ekstra holder med den største dimension fast-
gøres til kloen (4), på den venstre klo.
• Læg de justerbare kløer på de allerede påsvejsede
sekskantmøtrikker, og fastgør dem med de medføl-
gende stjernegrebsskruer og spændeskiver (fig. 8)
• Vær opmærksom på krogene, der er anbragt på klø-
erne, skal vende mod hinanden efter monteringen
(fig. 9)
m PAS PÅ!
Sørg under alle omstændigheder for, at maskinen
er monteret fuldstændigt, før den tages i brug!
10. Ibrugtagning
Før ibrugtagning skal man fastgøre kløveren til gulvet
ved hjælp af M10-skruer, som vist i figur 15.
Kontrollér, at maskinen er komplet monteret som fore-
skrevet. Kontroller altid før brug:
• Kontrollér tilslutningsledningerne for defekte steder
(revner, snit og lignende),
• Kontrollér maskinen for evt. skader,
• Kontrollér, om alle skruer er spændt fast,
• kontrollér hydraulikken for læksteder og
• Kontrollér olieniveauet
Olieniveau (fig. 13)
Hydraulikanlægget er et lukket system med olietank,
oliepumpe og styreventil. Kontrollér olieniveauet med
jævne mellemrum før hver ibrugtagning. For lavt olieni-
veau kan beskadige oliepumpen. Olieniveauet skal al-
tid stå inden for den midterste markering på oliepinden.
Kløvesøjlen skal være kørt ind før kontrollen, og ma-
skinen skal stå vandret. Skru oliepinden helt ind for at
måle olieniveauet.
