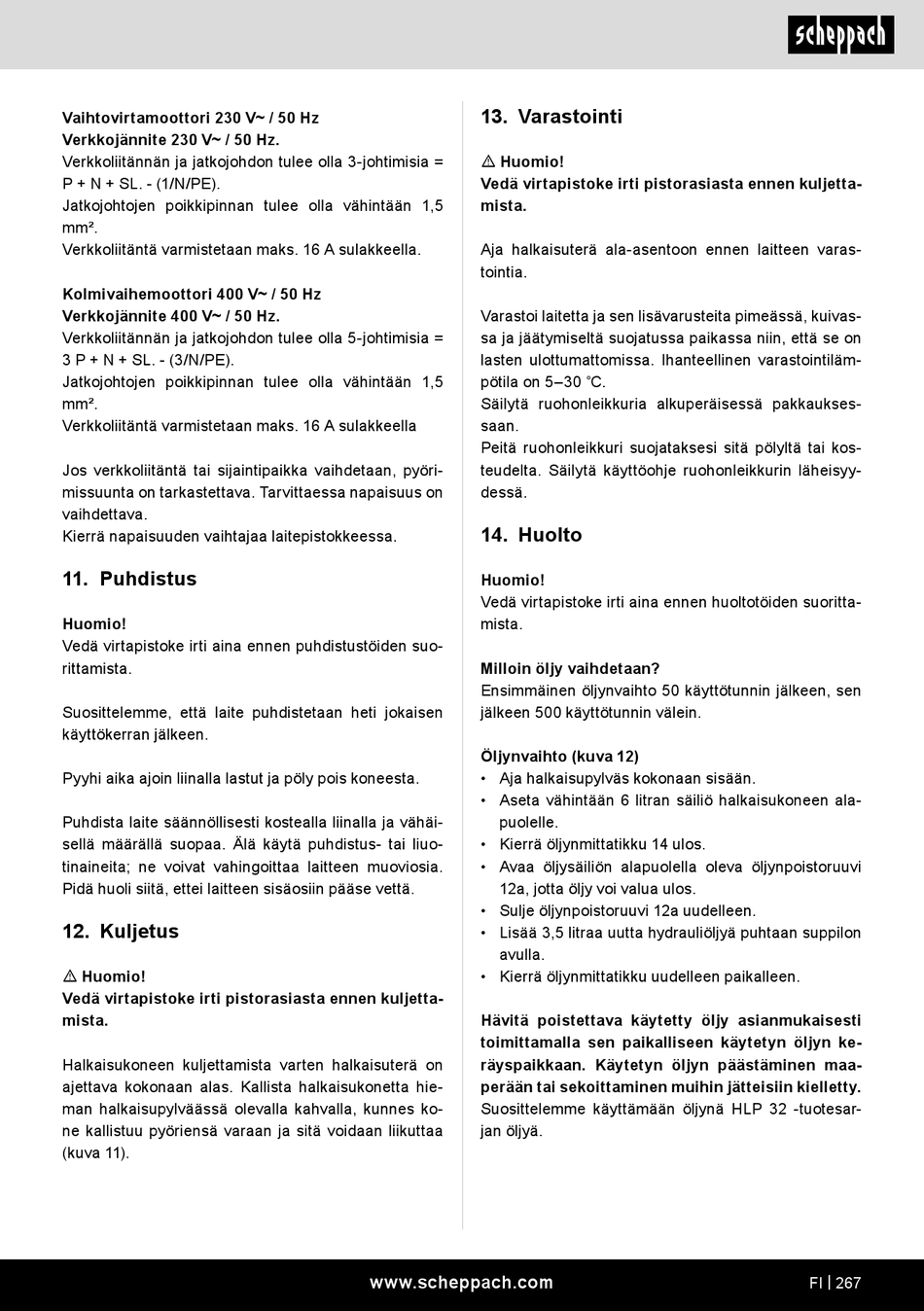

Vaihtovirtamoottori 230 V~ / 50 Hz
Verkkojännite 230 V~ / 50 Hz.
Verkkoliitännän ja jatkojohdon tulee olla 3-johtimisia =
P + N + SL. - (1/N/PE).
Jatkojohtojen poikkipinnan tulee olla vähintään 1,5
mm².
Verkkoliitäntä varmistetaan maks. 16 A sulakkeella.
Kolmivaihemoottori 400 V~ / 50 Hz
Verkkojännite 400 V~ / 50 Hz.
Verkkoliitännän ja jatkojohdon tulee olla 5-johtimisia =
3 P + N + SL. - (3/N/PE).
Jatkojohtojen poikkipinnan tulee olla vähintään 1,5
mm².
Verkkoliitäntä varmistetaan maks. 16 A sulakkeella
Jos verkkoliitäntä tai sijaintipaikka vaihdetaan, pyöri-
missuunta on tarkastettava. Tarvittaessa napaisuus on
vaihdettava.
Kierrä napaisuuden vaihtajaa laitepistokkeessa.
11. Puhdistus
Huomio!
Vedä virtapistoke irti aina ennen puhdistustöiden suo-
rittamista.
Suosittelemme, että laite puhdistetaan heti jokaisen
käyttökerran jälkeen.
Pyyhi aika ajoin liinalla lastut ja pöly pois koneesta.
Puhdista laite säännöllisesti kostealla liinalla ja vähäi-
sellä määrällä suopaa. Älä käytä puhdistus- tai liuo-
tinaineita; ne voivat vahingoittaa laitteen muoviosia.
Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä.
12. Kuljetus
m Huomio!
Vedä virtapistoke irti pistorasiasta ennen kuljetta-
mista.
Halkaisukoneen kuljettamista varten halkaisuterä on
ajettava kokonaan alas. Kallista halkaisukonetta hie-
man halkaisupylväässä olevalla kahvalla, kunnes ko-
ne kallistuu pyöriensä varaan ja sitä voidaan liikuttaa
(kuva 11).
13. Varastointi
m Huomio!
Vedä virtapistoke irti pistorasiasta ennen kuljetta-
mista.
Aja halkaisuterä ala-asentoon ennen laitteen varas-
tointia.
Varastoi laitetta ja sen lisävarusteita pimeässä, kuivas-
sa ja jäätymiseltä suojatussa paikassa niin, että se on
lasten ulottumattomissa. Ihanteellinen varastointiläm-
pötila on 5–30 ˚C.
Säilytä ruohonleikkuria alkuperäisessä pakkaukses-
saan.
Peitä ruohonleikkuri suojataksesi sitä pölyltä tai kos-
teudelta. Säilytä käyttöohje ruohonleikkurin läheisyy-
dessä.
14. Huolto
Huomio!
Vedä virtapistoke irti aina ennen huoltotöiden suoritta-
mista.
Milloin öljy vaihdetaan?
Ensimmäinen öljynvaihto 50 käyttötunnin jälkeen, sen
jälkeen 500 käyttötunnin välein.
Öljynvaihto (kuva 12)
• Aja halkaisupylväs kokonaan sisään.
• Aseta vähintään 6 litran säiliö halkaisukoneen ala-
puolelle.
• Kierrä öljynmittatikku 14 ulos.
• Avaa öljysäiliön alapuolella oleva öljynpoistoruuvi
12a, jotta öljy voi valua ulos.
• Sulje öljynpoistoruuvi 12a uudelleen.
• Lisää 3,5 litraa uutta hydrauliöljyä puhtaan suppilon
avulla.
• Kierrä öljynmittatikku uudelleen paikalleen.
Hävitä poistettava käytetty öljy asianmukaisesti
toimittamalla sen paikalliseen käytetyn öljyn ke-
räyspaikkaan. Käytetyn öljyn päästäminen maa-
perään tai sekoittaminen muihin jätteisiin kielletty.
Suosittelemme käyttämään öljynä HLP 32 -tuotesar-
jan öljyä.
www.scheppach.com FI | 267
