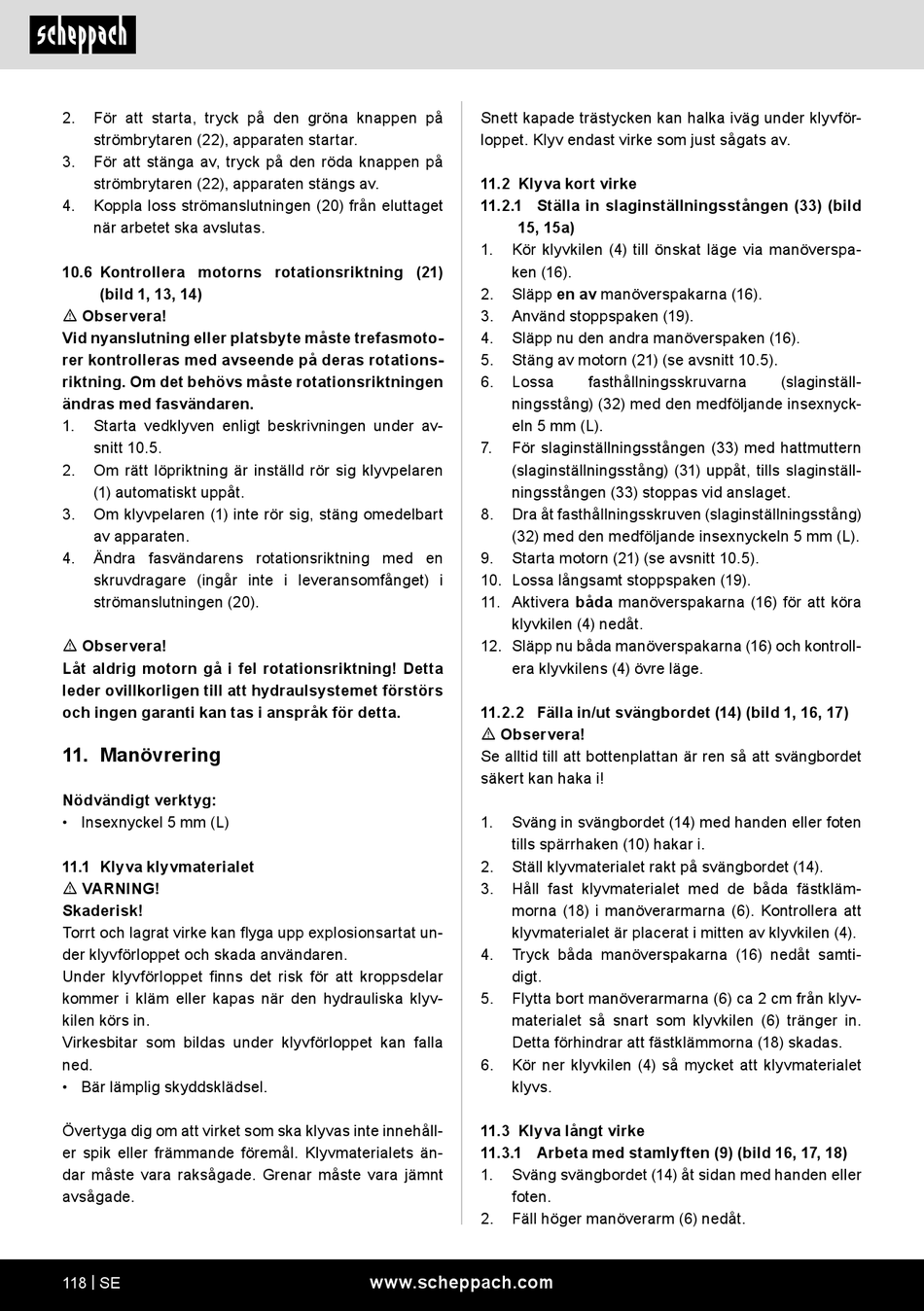

2. För att starta, tryck på den gröna knappen på
strömbrytaren (22), apparaten startar.
3. För att stänga av, tryck på den röda knappen på
strömbrytaren (22), apparaten stängs av.
4. Koppla loss strömanslutningen (20) från eluttaget
när arbetet ska avslutas.
10.6 Kontrollera motorns rotationsriktning (21)
(bild 1, 13, 14)
m Observera!
Vid nyanslutning eller platsbyte måste trefasmoto-
rer kontrolleras med avseende på deras rotations-
riktning. Om det behövs måste rotationsriktningen
ändras med fasvändaren.
1. Starta vedklyven enligt beskrivningen under av-
snitt 10.5.
2. Om rätt löpriktning är inställd rör sig klyvpelaren
(1) automatiskt uppåt.
3. Om klyvpelaren (1) inte rör sig, stäng omedelbart
av apparaten.
4. Ändra fasvändarens rotationsriktning med en
skruvdragare (ingår inte i leveransomfånget) i
strömanslutningen (20).
m Observera!
Låt aldrig motorn gå i fel rotationsriktning! Detta
leder ovillkorligen till att hydraulsystemet förstörs
och ingen garanti kan tas i anspråk för detta.
11. Manövrering
Nödvändigt verktyg:
• Insexnyckel 5 mm (L)
11.1 Klyva klyvmaterialet
m VARNING!
Skaderisk!
Torrt och lagrat virke kan flyga upp explosionsartat un-
der klyvförloppet och skada användaren.
Under klyvförloppet finns det risk för att kroppsdelar
kommer i kläm eller kapas när den hydrauliska klyv-
kilen körs in.
Virkesbitar som bildas under klyvförloppet kan falla
ned.
• Bär lämplig skyddsklädsel.
Övertyga dig om att virket som ska klyvas inte innehåll-
er spik eller främmande föremål. Klyvmaterialets än-
dar måste vara raksågade. Grenar måste vara jämnt
avsågade.
118 | SE
Snett kapade trästycken kan halka iväg under klyvför-
loppet. Klyv endast virke som just sågats av.
11.2 Klyva kort virke
11.2.1 Ställa in slaginställningsstången (33) (bild
15, 15a)
1. Kör klyvkilen (4) till önskat läge via manöverspa-
ken (16).
Släpp en av manöverspakarna (16).
2.
3. Använd stoppspaken (19).
4. Släpp nu den andra manöverspaken (16).
5. Stäng av motorn (21) (se avsnitt 10.5).
6. Lossa
ningsstång) (32) med den medföljande insexnyck-
eln 5 mm (L).
7. För slaginställningsstången (33) med hattmuttern
(slaginställningsstång) (31) uppåt, tills slaginställ-
ningsstången (33) stoppas vid anslaget.
8. Dra åt fasthållningsskruven (slaginställningsstång)
(32) med den medföljande insexnyckeln 5 mm (L).
9. Starta motorn (21) (se avsnitt 10.5).
10. Lossa långsamt stoppspaken (19).
11. Aktivera båda manöverspakarna (16) för att köra
klyvkilen (4) nedåt.
12. Släpp nu båda manöverspakarna (16) och kontroll-
era klyvkilens (4) övre läge.
11.2.2 Fälla in/ut svängbordet (14) (bild 1, 16, 17)
m Observera!
Se alltid till att bottenplattan är ren så att svängbordet
säkert kan haka i!
1. Sväng in svängbordet (14) med handen eller foten
tills spärrhaken (10) hakar i.
2. Ställ klyvmaterialet rakt på svängbordet (14).
3. Håll fast klyvmaterialet med de båda fästkläm-
morna (18) i manöverarmarna (6). Kontrollera att
klyvmaterialet är placerat i mitten av klyvkilen (4).
4. Tryck båda manöverspakarna (16) nedåt samti-
digt.
5. Flytta bort manöverarmarna (6) ca 2 cm från klyv-
materialet så snart som klyvkilen (6) tränger in.
Detta förhindrar att fästklämmorna (18) skadas.
6. Kör ner klyvkilen (4) så mycket att klyvmaterialet
klyvs.
11.3 Klyva långt virke
11.3.1 Arbeta med stamlyften (9) (bild 16, 17, 18)
1. Sväng svängbordet (14) åt sidan med handen eller
foten.
2. Fäll höger manöverarm (6) nedåt.
www.scheppach.com
fasthållningsskruvarna (slaginställ-
