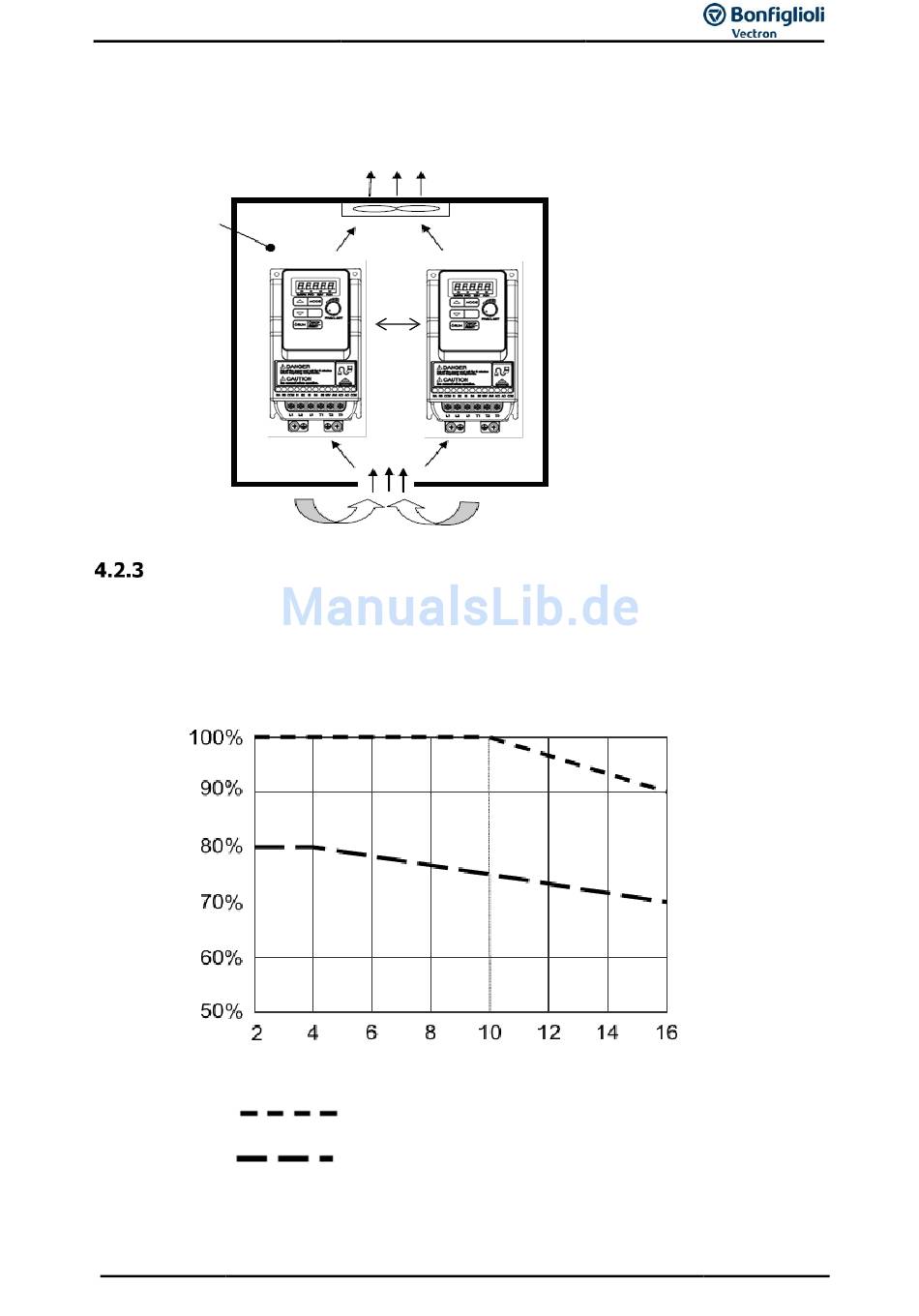

Montage mehrerer Frequenzumrichter nebeneinander
Halten Sie die notwendigen Mindestabstände ein und führen Sie den Wärmeverlust durch einen Kühl-
ventilator ab.
Schaltschrank
Leistungskurve
Das folgende Diagramm zeigt den jeweils zulässigen Ausgangsstrom in Abhängigkeit von der Taktfre-
quenz für die Betriebstemperaturen 40 °C und 50 °C.
Baugröße 1
Nennstrom (In)
02/16
5 cm
Taktfrequenz (kHz)
Leistungskurve für 40 °C Umgebungstemperatur
Leistungskurve für 50 °C Umgebungstemperatur
Betriebsanleitung Frequenzumrichter S2U
25
