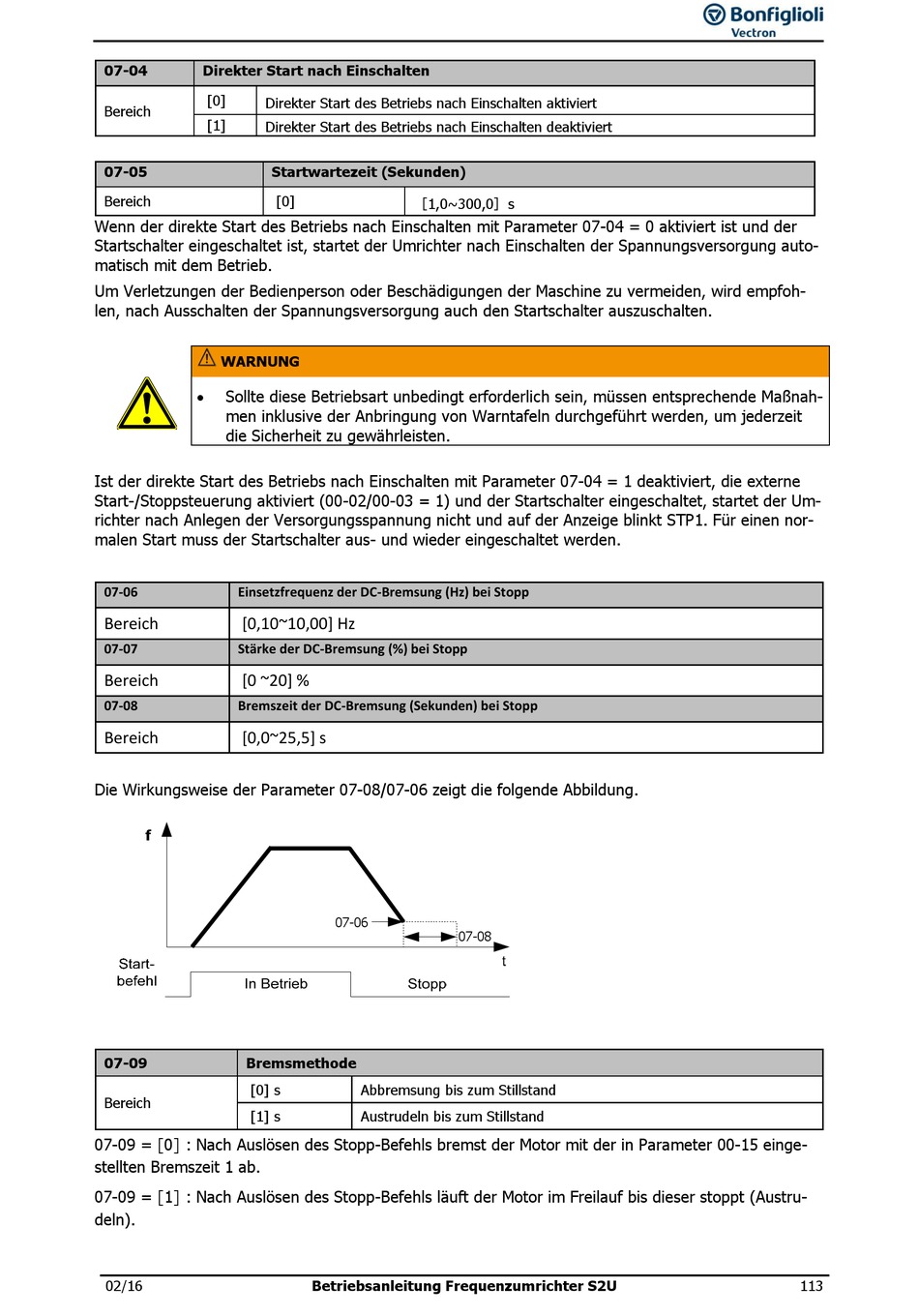

BONFIGLIOLI S2U Betriebsanleitung Seite 113

07-04 Direkter Start nach Einschalten
[0]
Direkter Start des Betriebs nach Einschalten aktiviert
Bereich
[1]
Direkter Start des Betriebs nach Einschalten deaktiviert
07-05
Bereich
Wenn der direkte Start des Betriebs nach Einschalten mit Parameter 07-04 = 0 aktiviert ist und der
Startschalter eingeschaltet ist, startet der Umrichter nach Einschalten der Spannungsversorgung auto-
matisch mit dem Betrieb.
Um Verletzungen der Bedienperson oder Beschädigungen der Maschine zu vermeiden, wird empfoh-
len, nach Ausschalten der Spannungsversorgung auch den Startschalter auszuschalten.
WARNUNG
 Sollte diese Betriebsart unbedingt erforderlich sein, müssen entsprechende Maßnah-
men inklusive der Anbringung von Warntafeln durchgeführt werden, um jederzeit
die Sicherheit zu gewährleisten.
Ist der direkte Start des Betriebs nach Einschalten mit Parameter 07-04 = 1 deaktiviert, die externe
Start-/Stoppsteuerung aktiviert (00-02/00-03 = 1) und der Startschalter eingeschaltet, startet der Um-
richter nach Anlegen der Versorgungsspannung nicht und auf der Anzeige blinkt STP1. Für einen nor-
malen Start muss der Startschalter aus- und wieder eingeschaltet werden.
07-06 Einsetzfrequenz der DC-Bremsung (Hz) bei Stopp
Bereich [0,10~10,00] Hz
07-07 Stärke der DC-Bremsung (%) bei Stopp
Bereich [0 ~20] %
07-08 Bremszeit der DC-Bremsung (Sekunden) bei Stopp
Bereich [0,0~25,5] s
Die Wirkungsweise der Parameter 07-08/07-06 zeigt die folgende Abbildung.
f
07-09 Bremsmethode
[0] s
Bereich
[1] s
07-09 = [0] : Nach Auslösen des Stopp-Befehls bremst der Motor mit der in Parameter 00-15 einge-
stellten Bremszeit 1 ab.
07-09 = [1] : Nach Auslösen des Stopp-Befehls läuft der Motor im Freilauf bis dieser stoppt (Austru-
deln).
02/16
Startwartezeit (Sekunden)
[0]
[1,0~300,0] s
07-06
Abbremsung bis zum Stillstand
Austrudeln bis zum Stillstand
Betriebsanleitung Frequenzumrichter S2U
07-08
113
