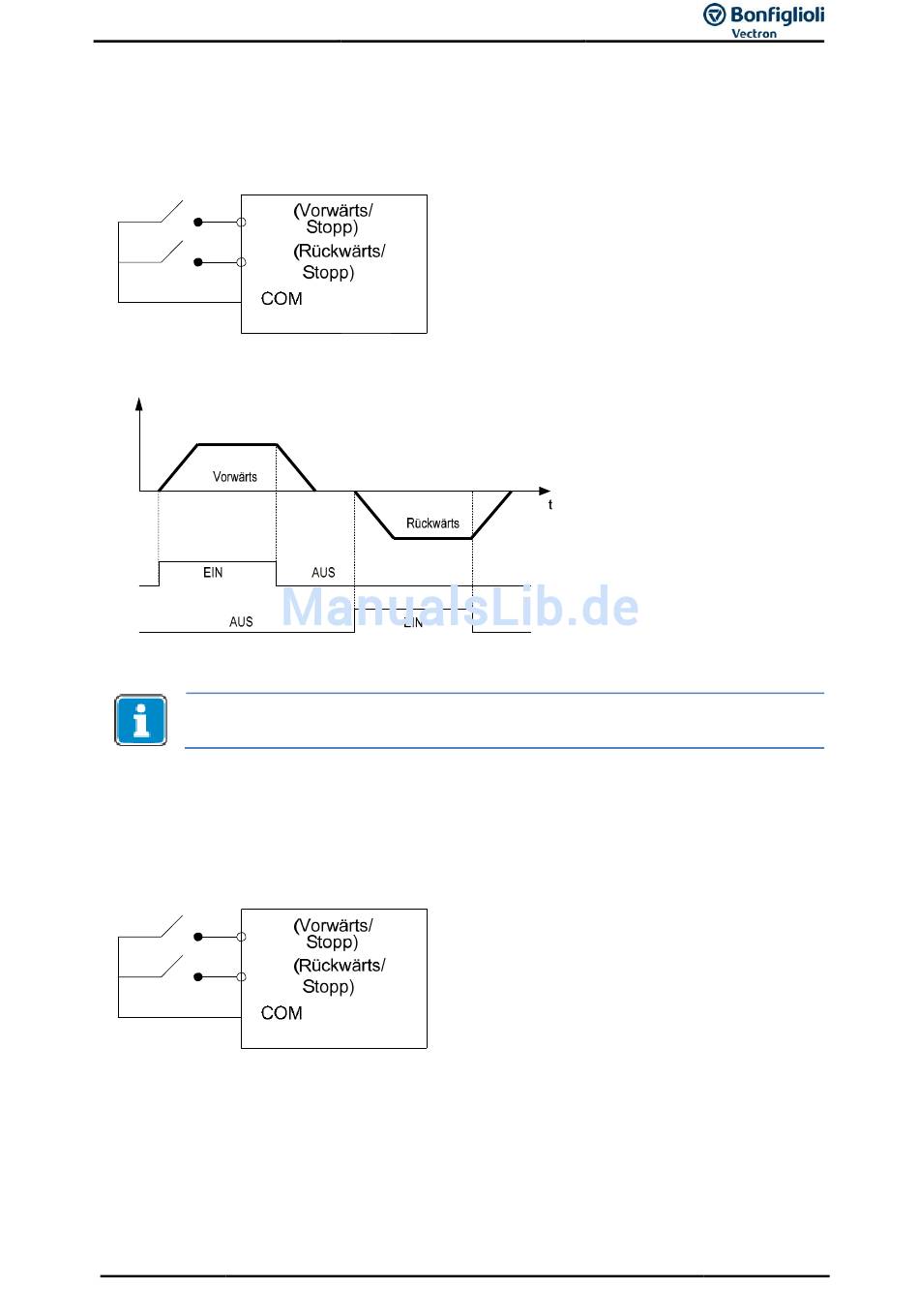

2-Draht-Methode: Modus 1:
Beispiel: Vorwärts/Stopp und Rückwärts/Stopp mit zwei Eingängen (I1D & I2D)
Einstellungen: 00_04 = [0] , I1D: 03-00 = [0] (Vorwärts/Stopp) , I2D: 03-01 = [1] (Rück-
wärts/Stopp);
I1D
I2D
f
I1D
I2D
Sind beide Befehle für Vor- und Rückwärtsdrehung aktiviert, gilt das als Stopp.
2-Draht-Methode: Modus 2:
Beispiel: Start/Stopp und Rückwärts/Vorwärts mit zwei Eingängen (I1D & I2D)
Einstellungen: 00-04 = [1] , I1D: 03-00 = [0] (Start/Stopp) , I2D: 03-01 = [1] (Rückwärts/Vor-
wärts);
I1D
I2D
