10-16 Zulässige Fehlerspanne bei Integration (Einheit) (1 Einheit = 1/8192)
Bereich [0 ~ 100] %
10-16 = 0 ~ 100 % Einheitswert: Nach dem Rücksetzen des Integrationswerts auf 0 muss die Feh-
lerspanne neu eingestellt werden.
10-17 Frequenzschwelle für PID-Ruhezustand
Bereich [0,00 ~ 650,00] Hz
10-18 Wartezeit für PID-Ruhezustand
Bereich [0,0 ~ 25,5] s
10-19 Frequenzschwelle für PID-Aktivierung
Bereich [0,00 ~ 650,00] Hz
10-20 Wartezeit für PID-Aktivierung
Bereich [0,0 ~ 25,5] s

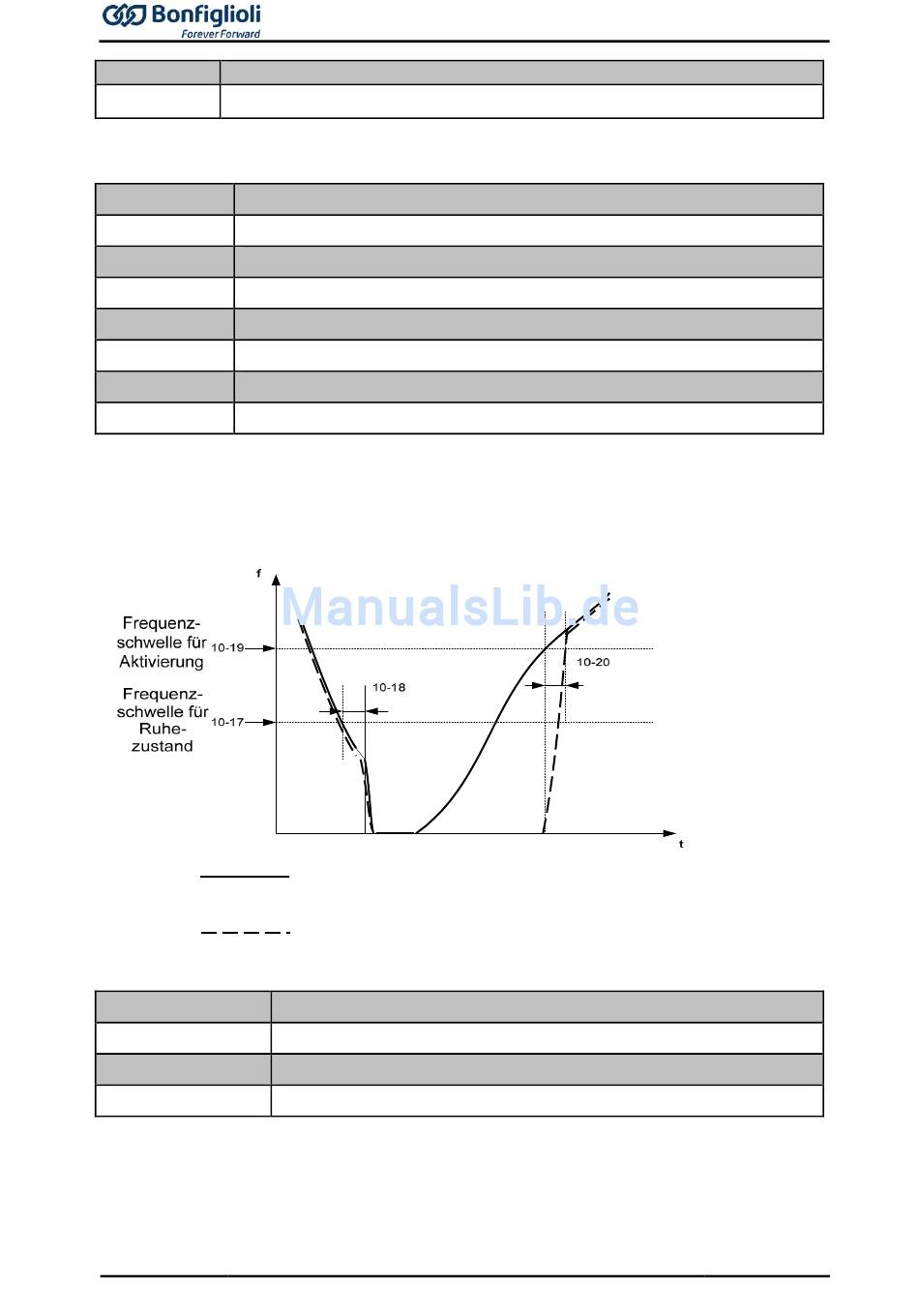

Ist die Ausgangsfrequenz des PID-Reglers kleiner, als die Frequenzschwelle für den PID-Ruhezustand,
bremst der Umrichter auf „0" ab und geht in den PID-Ruhezustand.
Ist die Ausgangsfrequenz des PID-Reglers größer, als die Frequenzschwelle für die PID-Aktivierung,
aktiviert der Umrichter wieder in den PID-Regelmodus, wie im folgenden Ablaufdiagramm gezeigt.
10-21
Bereich
10-22
Bereich
Beispiel: Ist Parameter 10-21 = 100, 10-22 = 50 und ist die Einheit für den Bereich von 0 bis 999
mit der Parametereinstellung 12-02 festgelegt, wird der aktuelle Bereich für die Variation des Rückfüh-
rungswerts nur für Anzeigezwecke von 50 bis 100 skaliert, wie die folgende Abbildung zeigt.
122
Ausgangsfrequenz PID-Regler
Ist-Ausgangsfrequenz
Max PID-Rückführungspegel
[0 ~ 999]
Min PID-Rückführungspegel
[0 ~ 999]
