I3D I4D I5D
I1D
I2D

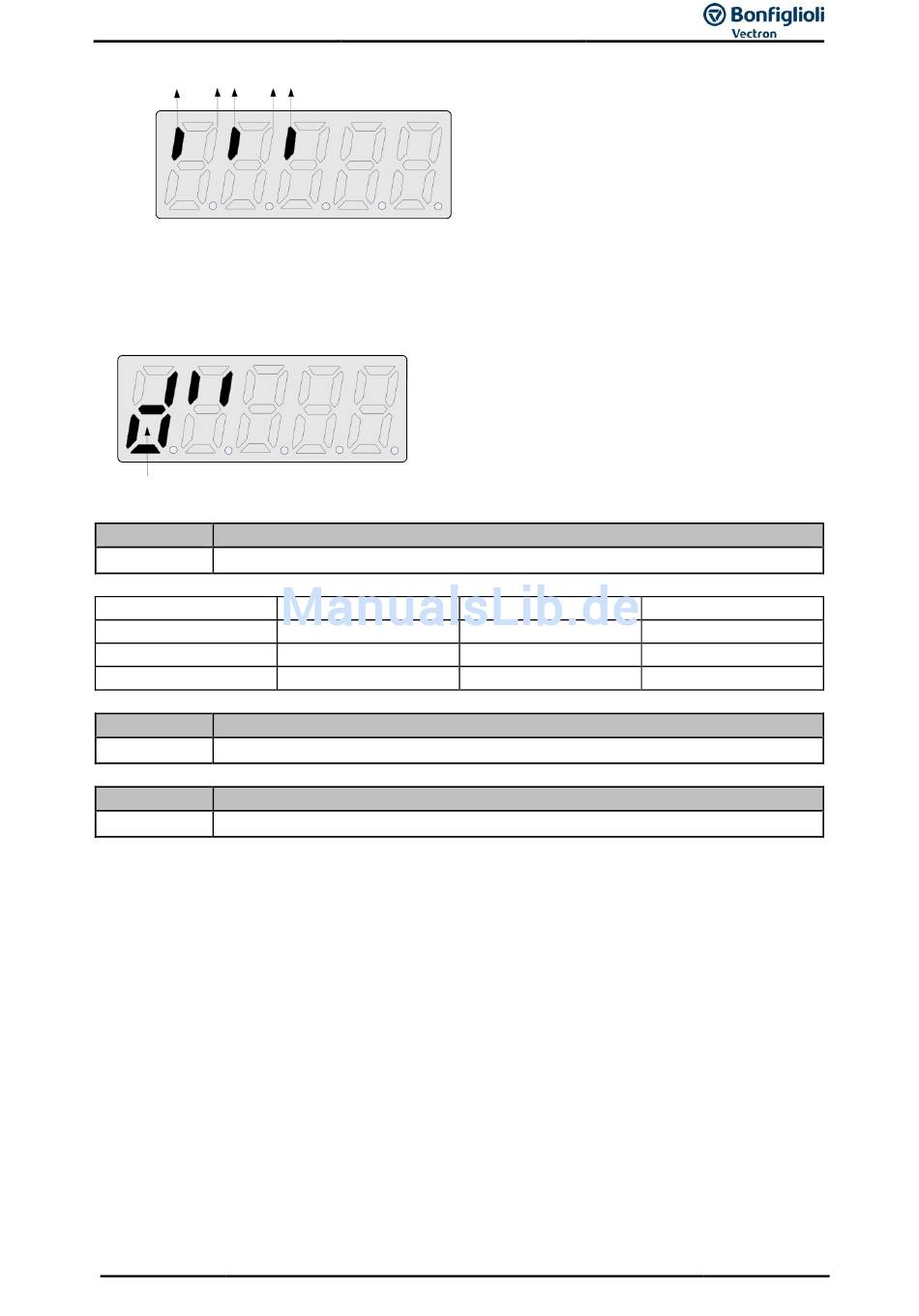

Beispiel 2:
Die folgende Abbildung zeigt die leuchtenden Segmente, wenn die Eingänge I2D, I3D, I4D und der
Relaisausgang RY1 eingeschaltet und I1D und I5D ausgeschaltet sind.
RY1
11- Betriebssteuerfunktionen
13-00
Antriebsleistung (codiert)
Bereich
----
Umrichterbaureihe:
S2U230S-02F
S2U230S-03F
S2U230S-07F
13-01
Software-Version
Bereich
----
13-02
Anzeige Fehlerliste (letzte drei Fehler)
Bereich
----
Die letzten drei Fehler werden als Stapel gespeichert. Tritt ein neuer Fehler auf, werden die bisherigen
Fehler um eine Stelle nach unten verschoben, so dass der auf Stelle 2.xxx gespeicherte Fehler an
Stelle 3.xxx rückt, der Fehler auf Stelle 1.xxx rückt auf Stelle 2.xxx. Der neue Fehler wird in das leere
Register auf Stelle 1.xxx gespeichert.
Zur Fehleranzeige kann mit den Tasten ▲ und ▼ zwischen den Fehlerregistern hin- und her geschal-
tet werden.
Während Parameter 13-02 angezeigt wird, bewirkt die Betätigung der „Reset"-Taste die Löschung al-
ler drei Fehlerregister. Die Anzeige der Fehlerregister wechselt danach auf 1. ---, 2. --- und 3. ---.
Wird beispielsweise der Fehler „1.OC-C" angezeigt, ist dies der der aktuelle letzte Fehler.
02/16
13-00 zeigt
Umrichterbaureihe:
02
03
07
Betriebsanleitung Frequenzumrichter S2U
S2U230S-11F
S2U230S-13F
13-00 zeigt
11
13
127
