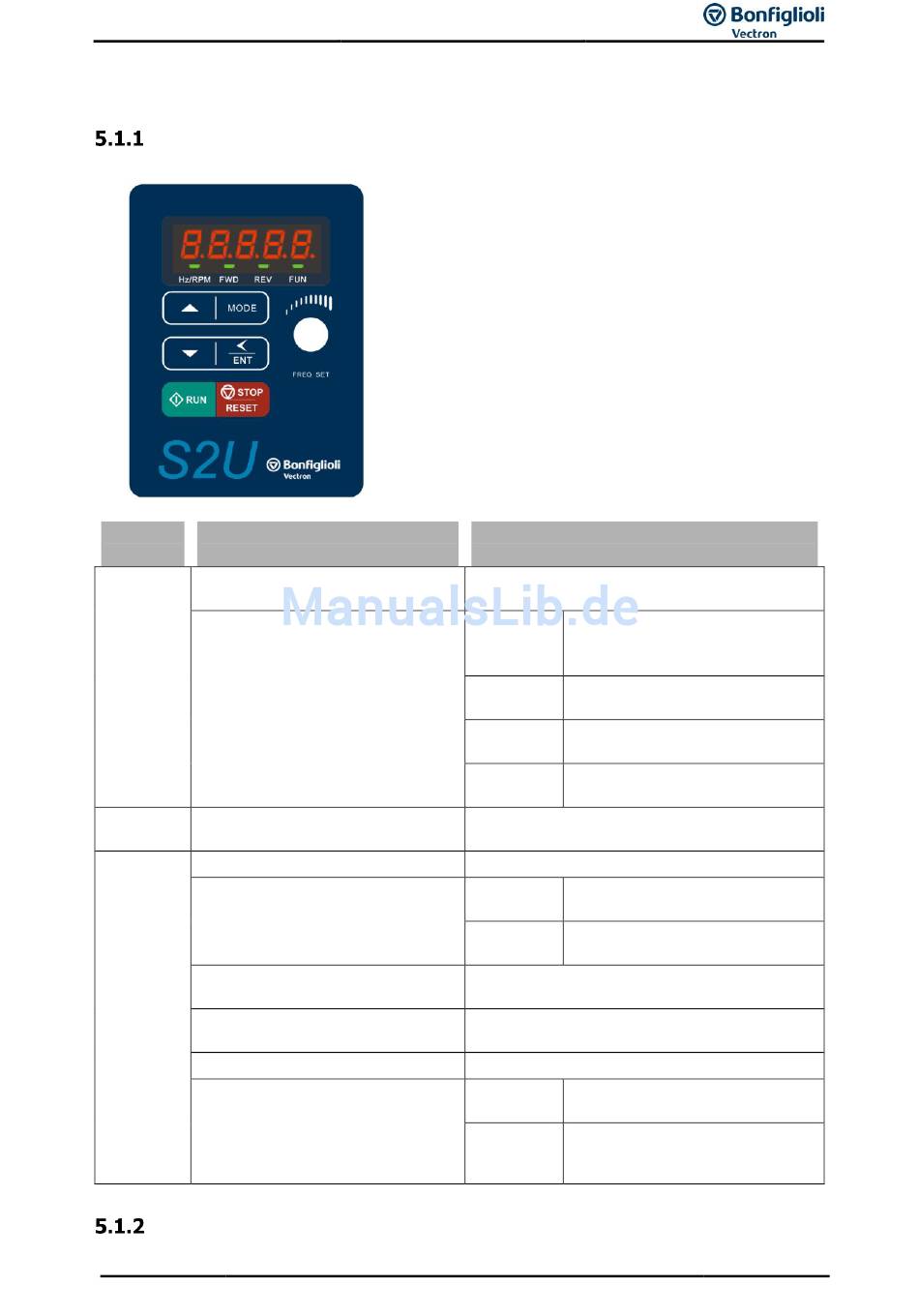

5 Gerätebeschreibung
5.1
Beschreibung des Bedienfelds
Funktionen
Kompo-
nente
Digitalan-
Digitalanzeige
zeige &
LEDs
LED-Status
Potentiome-
FREQ SET
ter
Tasten
RUN
STOP/RESET
(Tasten mit Zweifachfunktion)
▲
▼
MODE
</ENTER
(Tasten mit Zweifachfunktion, kurzes
Betätigen für Linksbewegung, langes
Betätigen für ENTER)
LED-Anzeige
02/16
Bezeichnung
Betriebsanleitung Frequenzumrichter S2U
Funktion
Frequenzanzeige, Parameter, Spannung, Strom, Tem-
peratur, Fehlermeldungen
Hz/RPM:
EIN bei Anzeige der Frequenz oder
der Arbeitsgeschwindigkeit.
AUS bei Anzeige von Parametern.
FWD:
EIN bei Vorwärtsdrehung. Blinkt bei
Stopp.
REV:
EIN bei Rückwärtsdrehung. Blinkt bei
Stopp.
FUN:
EIN bei Anzeige von Parametern. AUS
bei Anzeige der Frequenz.
Einstellung des Frequenz-Sollwerts
RUN: Betrieb mit der eingestellten Frequenz
STOP:
Abbremsen oder Austrudeln bis zum
Stillstand
RESET:
Zurücksetzen von Alarmen und Feh-
lern
Erhöhung von Parameternummern oder eingestellten
Werten
Verringerung von Parameternummern oder eingestell-
ten Werten
Umschaltung zwischen den möglichen Anzeigen
„<" Linksbe-
zur Einstellung von Parametern oder
wegung:
Parameterwerten
ENTER:
zur Anzeige des eingestellten Para-
meterwerts und zum Speichern geän-
derter Parameterwerte
39
