Gruppe 10 - PID-Regler

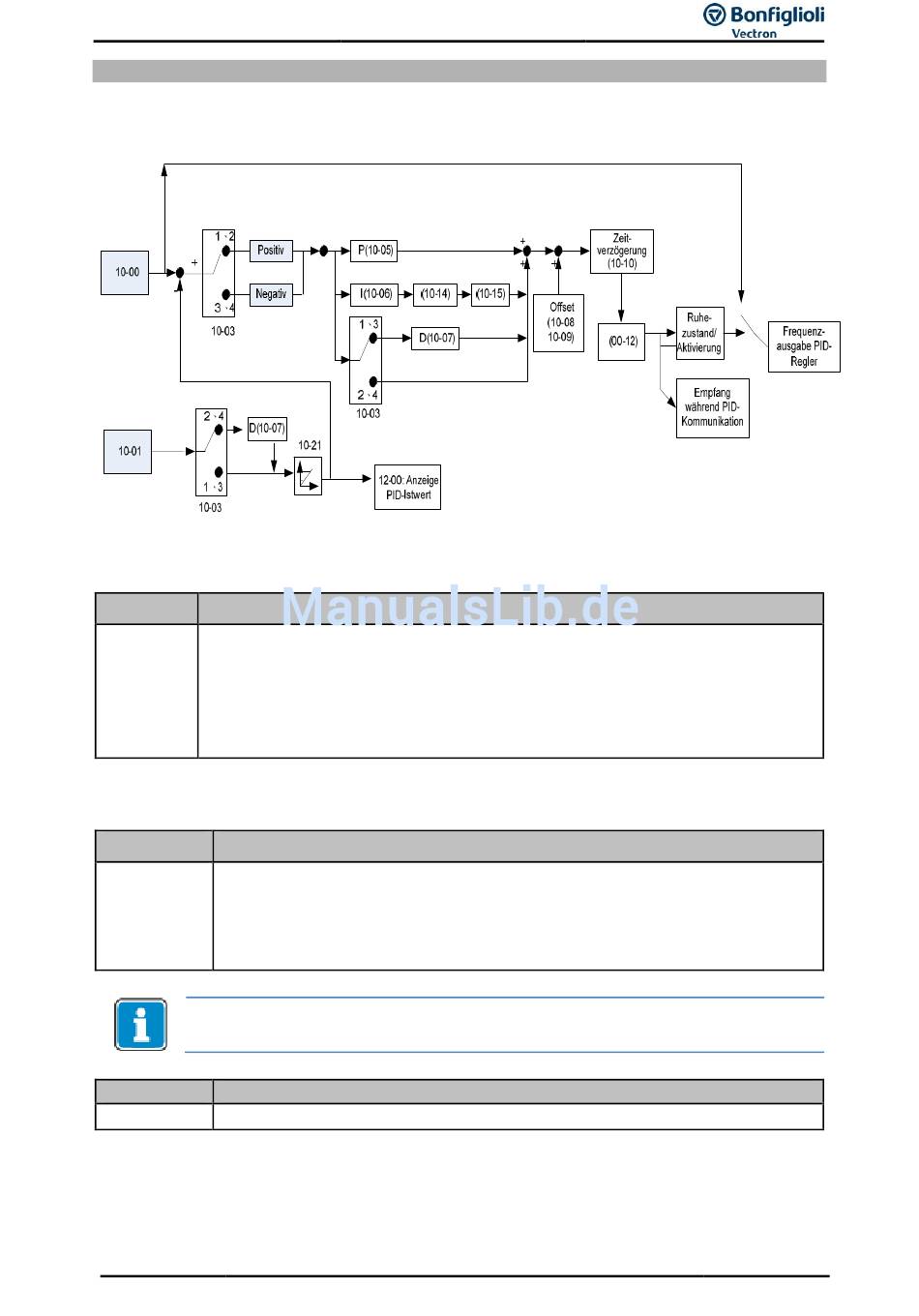

Blockdiagramm PID-Regler
10-00 PID-Sollwertvorgabe
[0] : Potentiometer auf dem Bedienfeld
[1] : Externer AVI-Analogsignaleingang
Bereich [2] : Externer ACI-Analogsignaleingang
[3] : Sollfrequenzvorgabe über Kommunikationsmethode
[4] : Einstellung über das Bedienfeld und Parameter 10-02
Die Vorgaben von Parameter 10-00 sind nur wirksam, wenn die Sollfrequenzvorgabe mit Parameter
00-05/00-06 auf den PID-Regler eingestellt wurde.
10-01 PID-Istwertvorgabe
[0] : Potentiometer auf dem Bedienfeld
[1] : Externer AVI-Analogsignaleingang
Bereich
[2] : Externer ACI-Analogsignaleingang
[3] : Frequenz der Kommunikationseinstellung
Parameter 10-00 und 10-01 dürfen nicht auf den gleichen Wert eingestellt werden.
10-02 PID-Sollwertvorgabe über Bedienfeld
Bereich [0,0~100,0] %
