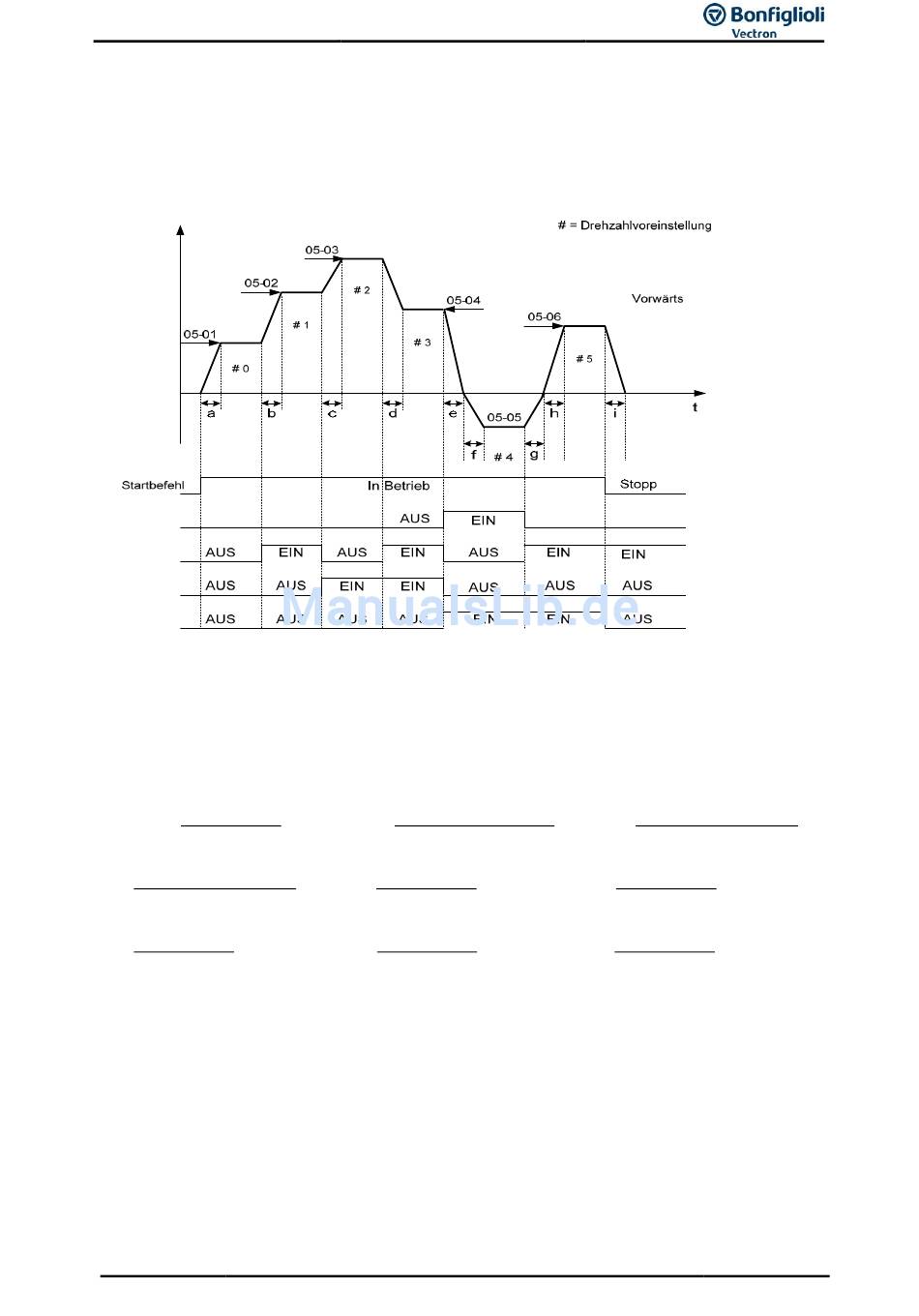

Beispiel Modus 2:. Befehl für den kontinuierlichen Betrieb.
Zuordnung von Klemme I1D für kontinuierlichen Betrieb
Zuordnung von Klemme I2D für Auswahl Vorwärts-/Rückwärtsrichtung
Zuordnung der Klemmen I3D, I4D & I5D zur Auswahl von drei verschiedenen voreingestellten Dreh-
zahlen
I2D
I3D
I4D
I5D
Für den Start des kontinuierlichen Betriebs können die Beschleunigungs- und Bremszeiten für jedes
Segment wie folgt berechnet werden:
Beispiele:
( 05−17 ) × (05−01)
a =
(01−02)
( 05−24 ) × [ ( 05−03 ) − ( 05−04 ) ]
d =
(01−02)
( 05−27 ) × ( 05−05 )
g =
(01−02)
Einheit [s].
02/16
( 05−19 ) × [ ( 05−02 ) − ( 05−01 ) ]
b =
(01−02)
( 05−26 ) × ( 05−05 )
e =
(01−02)
( 05−29 ) × ( 05−05 )
h =
(01−02)
Betriebsanleitung Frequenzumrichter S2U
( 05−21 ) × [ ( 05−03 ) − ( 05−02 ) ]
c =
(01−02)
( 05−28 ) × ( 05−05 )
f =
(01−02)
( 05−32 ) × ( 05−05 )
i =
(01−02)
