BONFIGLIOLI S2U Betriebsanleitung Seite 109

Mit den Parametern (06-01 ~ 06-07) kann man 7 Automatik-(Ablauffunktions-)betriebsarten auswäh-
len.
Die Frequenzbefehle 1 bis 7 für den Automatikbetrieb werden mit den Parametern (06-01 ~ 06-07)
eingestellt.
Die Betriebsdauer der einzelnen Ablaufabschnitte wird mit den Parametern (06-17 ~ 06-23) einge-
stellt.
Die Drehrichtung (vorwärts/rückwärts) für jeden einzelnen Ablaufabschnitt wird mit den Parametern
(06-33 ~ 06-39) eingestellt.
Bei der Automatikbetriebseinstellung 0 (06-00) wird die Frequenz über die Voreinstellung mit Parame-
ter 05-01 vom Bedienfeld übernommen und die Einstellung von Ablaufabschnittsdauer und Drehrich-
tung erfolgt mit den Parametern 06-16 und 06-32.
Beispiele für den Automatikbetrieb mit Ablauffunktion werden auf den folgenden Seiten
gezeigt.

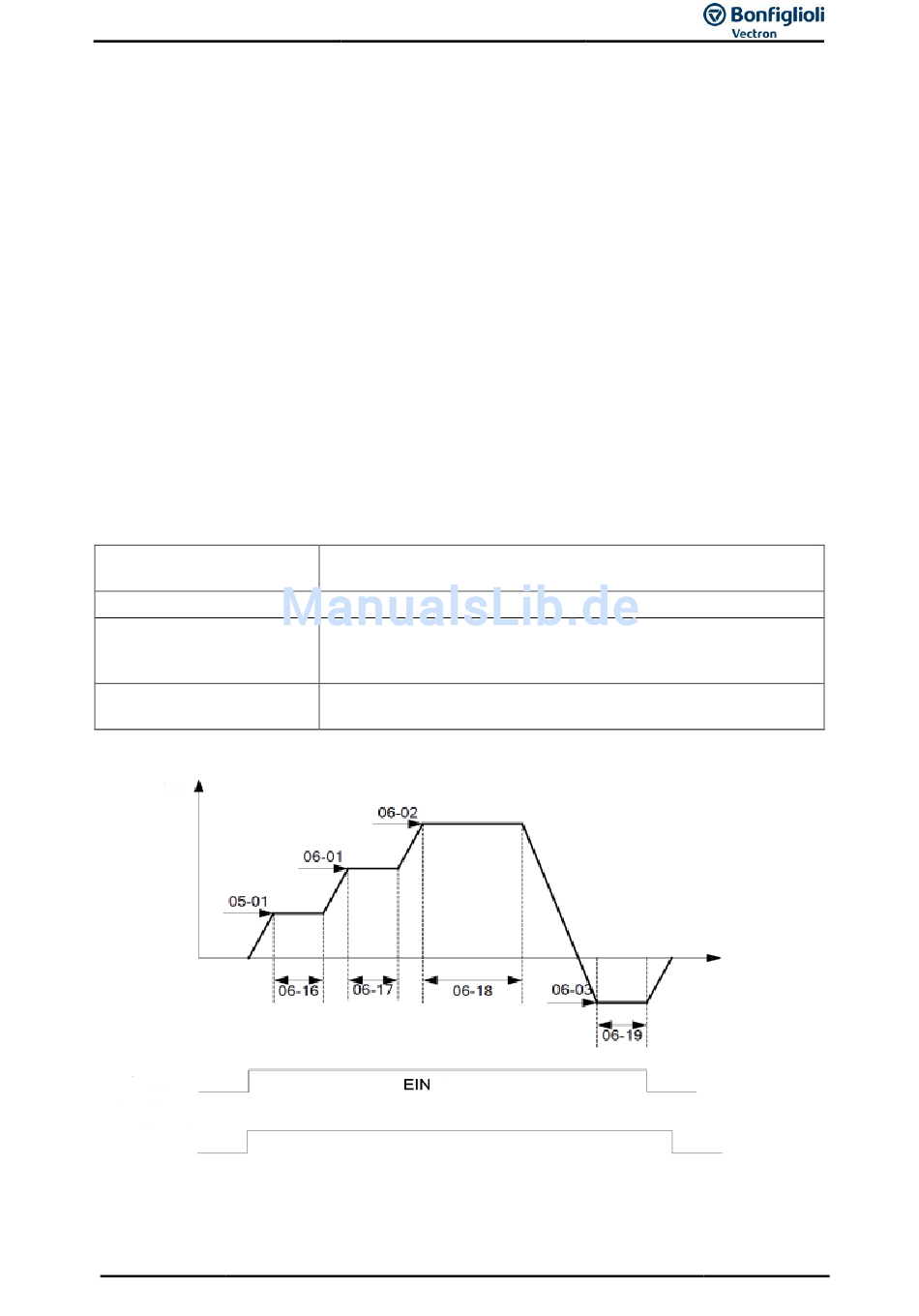

Beispiel 1: Einzelzyklus (06-00=1, 4)
Abhängig von der Ablaufabschnittsanzahl läuft der Umrichter einen vollen Einzelzyklus und stoppt
dann. Dieses Beispiel besteht aus vier Ablaufabschnitten, drei in Vorwärts- und eine in Rückwärtsrich-
tung.
Automatikbetrieb
Frequenz
Ablaufabschnittsdauer
Drehrichtung
Nicht verwendbare Parame-
ter
f
Startbefehl
I1D bis I5D
Automatikbetrieb
02/16
05- 01= [15] Hz, 06- 01= [30] Hz, 06- 02= [50] Hz, 06- 03= [20]
Hz
06-16= [20] s, 06-17 = [25] s, 06-18= [30] s, 06-19= [40] s
06-32= [1] (vorwärts), 06-33 = [1] (vorwärts), 06-34= [1] (vor-
wärts),
06-35= [2] (rückwärts)
06-04~ 06-07= [0] Hz , 06-20~06-23= [0] s , 06-36~06-39= [0]
Betriebsanleitung Frequenzumrichter S2U
06- 00= [1] oder [4]
t
109
