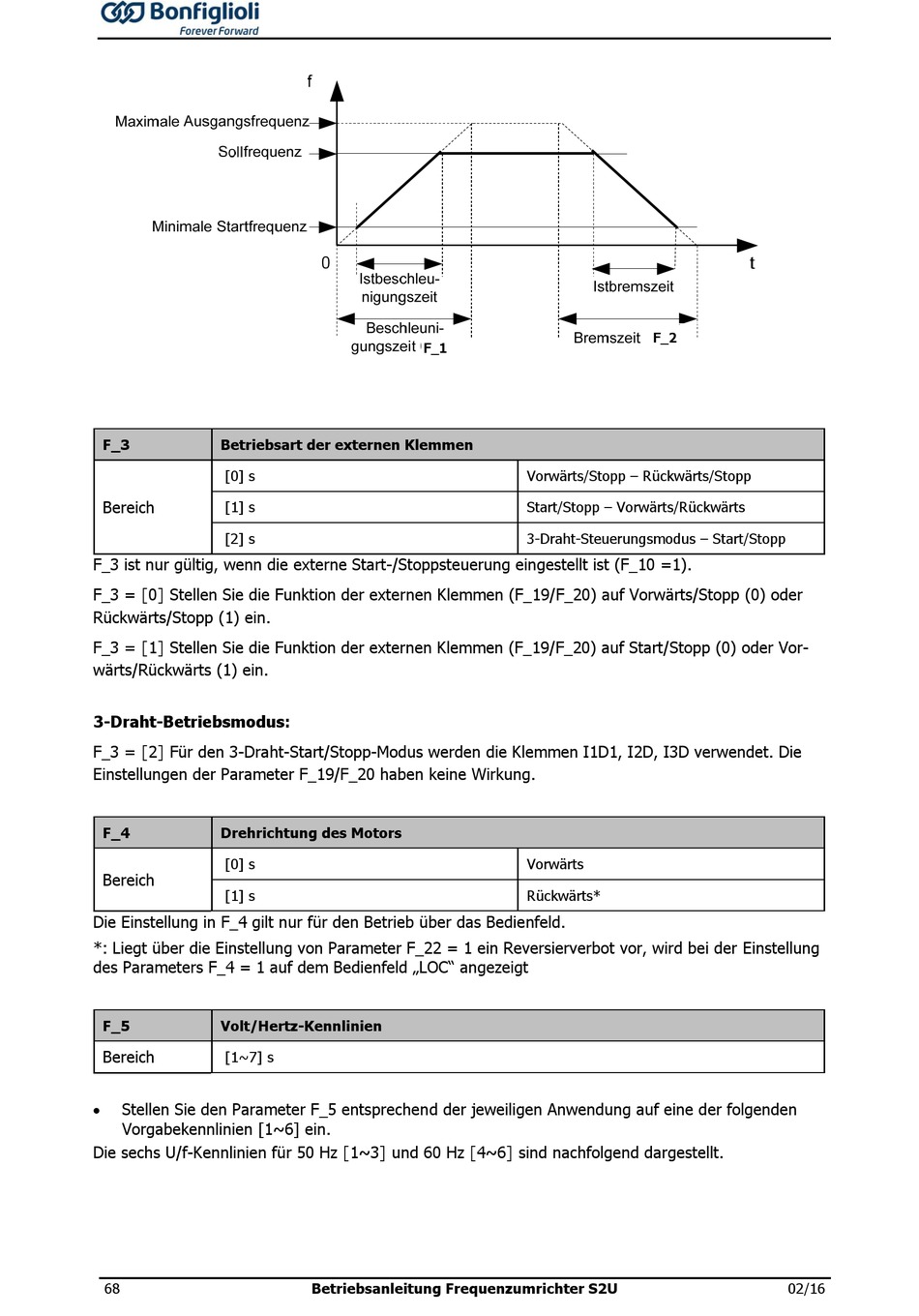

BONFIGLIOLI S2U Betriebsanleitung Seite 68

F_3 Betriebsart der externen Klemmen
[0] s
Bereich
[1] s
[2] s
F_3 ist nur gültig, wenn die externe Start-/Stoppsteuerung eingestellt ist (F_10 =1).
F_3 = [0] Stellen Sie die Funktion der externen Klemmen (F_19/F_20) auf Vorwärts/Stopp (0) oder
Rückwärts/Stopp (1) ein.
F_3 = [1] Stellen Sie die Funktion der externen Klemmen (F_19/F_20) auf Start/Stopp (0) oder Vor-
wärts/Rückwärts (1) ein.
3-Draht-Betriebsmodus:
F_3 = [2] Für den 3-Draht-Start/Stopp-Modus werden die Klemmen I1D1, I2D, I3D verwendet. Die
Einstellungen der Parameter F_19/F_20 haben keine Wirkung.
F_4 Drehrichtung des Motors
[0] s
Bereich
[1] s
Die Einstellung in F_4 gilt nur für den Betrieb über das Bedienfeld.
*: Liegt über die Einstellung von Parameter F_22 = 1 ein Reversierverbot vor, wird bei der Einstellung
des Parameters F_4 = 1 auf dem Bedienfeld „LOC" angezeigt
F_5 Volt/Hertz-Kennlinien
Bereich
[1~7] s
 Stellen Sie den Parameter F_5 entsprechend der jeweiligen Anwendung auf eine der folgenden
Vorgabekennlinien [1~6] ein.
Die sechs U/f-Kennlinien für 50 Hz [1~3] und 60 Hz [4~6] sind nachfolgend dargestellt.
68
F_1
Betriebsanleitung Frequenzumrichter S2U
F_2
Vorwärts/Stopp – Rückwärts/Stopp
Start/Stopp – Vorwärts/Rückwärts
3-Draht-Steuerungsmodus – Start/Stopp
Vorwärts
Rückwärts*
