4.2

Montage

Montagearten

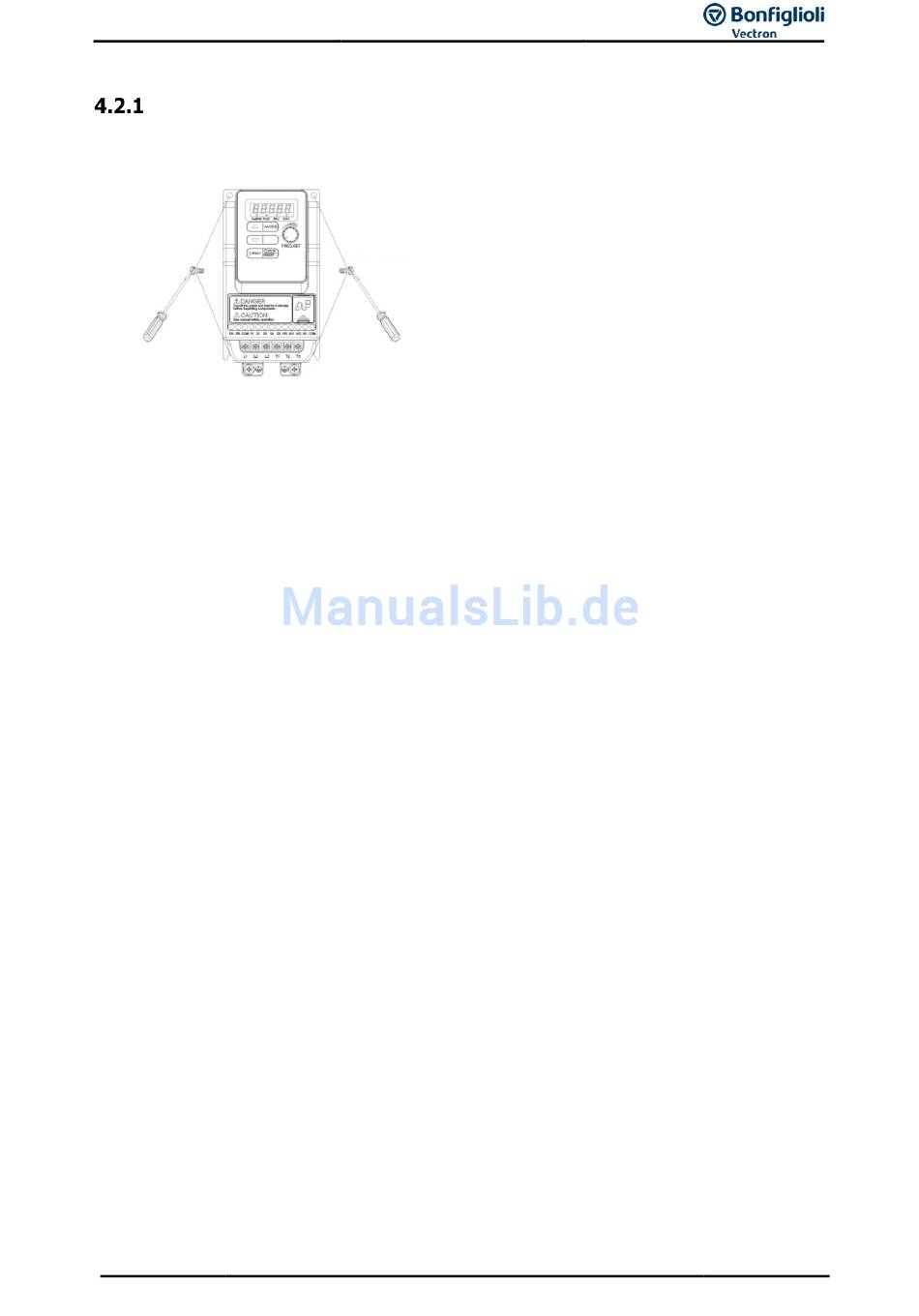

Baugröße 1: Montage auf eine ebene Oberfläche
Montage auf einer DIN-Tragschiene
Der Montagesatz für DIN-Tragschienen enthält eine Kunststoff-Adapterplatte zur Anbringung an die
Frequenzumrichter-Rückseite (siehe Abbildung unten):

Arbeitsschritte zur Montage:

1) Befestigen Sie die Metall-Adapterplatte mit den mitgelieferten Schrauben auf der Rückseite
des Frequenzumrichters.
2) Befestigen Sie den Kunststoff-Tragschienenadapter an der Metall-Adapterplatte.
3) Drücken Sie dazu den Kunststoff-Tragschienenadapter auf die Metall-Adapterplatte, bis die
Verriegelung einrastet.

Arbeitsschritte zur Demontage:

1) Betätigen Sie die Verriegelung.
2) Entfernen Sie den Kunststoff-Tragschienenadapter.
3) Lösen Sie die Schrauben an der Metall-Adapterplatte und entfernen Sie die Platte.
02/16
Schraube M4
Betriebsanleitung Frequenzumrichter S2U 21
