5 Beschreibung der Maschine

5.1

Aufbau der Maschine

1
2
3
4
5
6
7
8

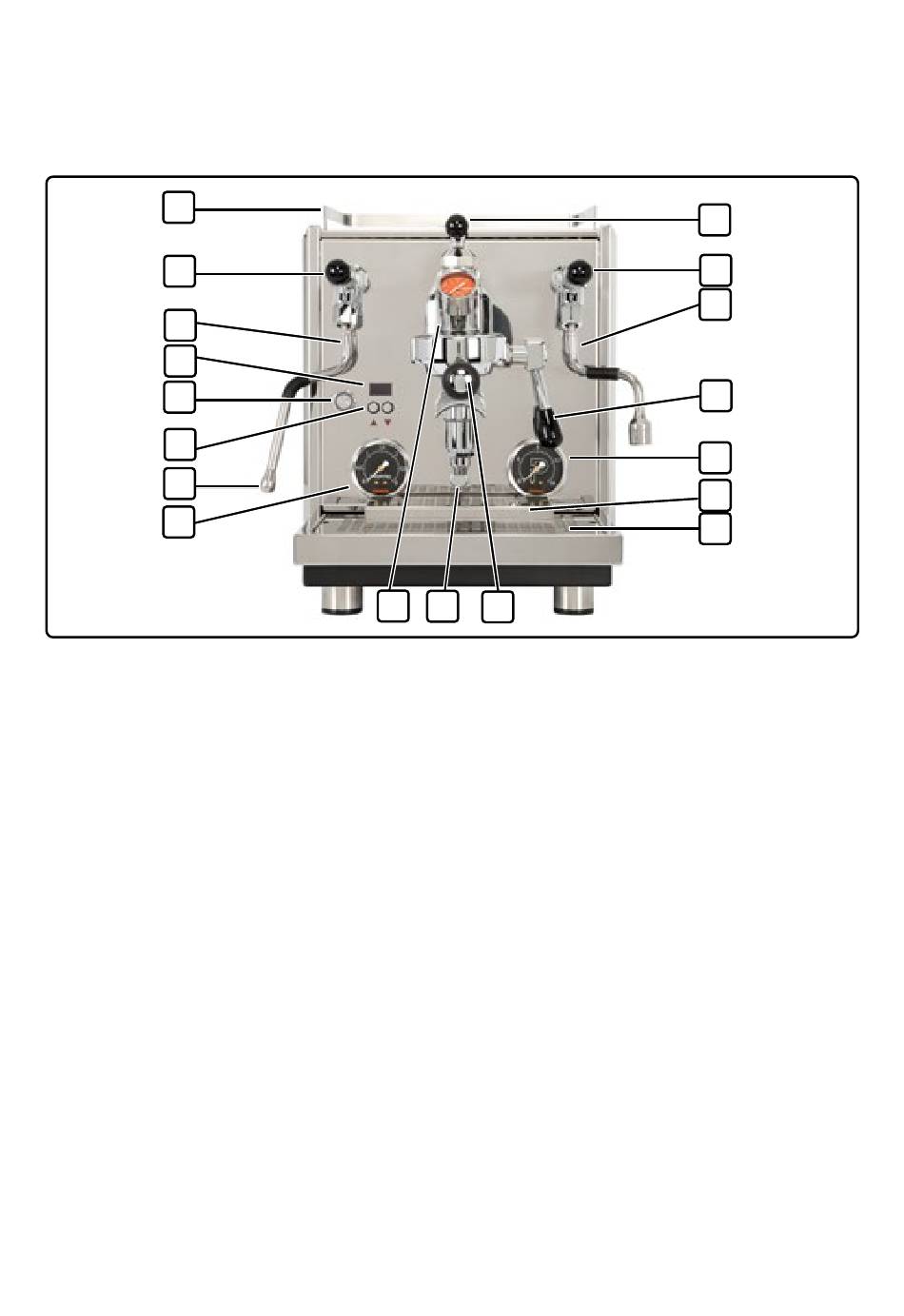

Abb. 1 Aufbau und Komponenten
1 Tassenablage; darunter Wassertank mit
Wasserfilteradapter zur Aufnahme einer
Wasserfilterkartusche
2 Dampf-Kippventil für den Bezug von
heißem Wasserdampf
3 Dampfrohr mit gummiertem Griff
4 Display zum Anzeigen und Konfigurieren
von Einstellungen
5 Ein-/Aus-Taste mit Betriebsanzeige
(LED-Ring)
6 Navigationstasten
7 Dampfdüse für den Austritt von heißem
Dampf
8 Kesseldruckmanometer
DE - 22
9 10
11
9 Brühgruppe mit Brühdruckmanometer
10 Restwasserauslauf der Brühgruppe
11 Filterträger, hier mit 2 Ausläufen
12 Wasserauffangschale mit Tropfblech
13 Tassenerhöhung für die Verwendung
von Espresso-Tassen
14 Pumpendruckmanometer
15 Brühhebel für den Bezug von Espresso
16 Wasserrohr mit gummiertem Griff
17 Wasser-Kippventil für den Bezug von
heißem Wasser
18 Durchflussregler (Flow Control) mit
Edelstahlglocke
18
17
16
15
14
13
12
