5 Beschreibung der Maschine

5.1

Aufbau der Maschine

1
2
3
4
5
6
7
8

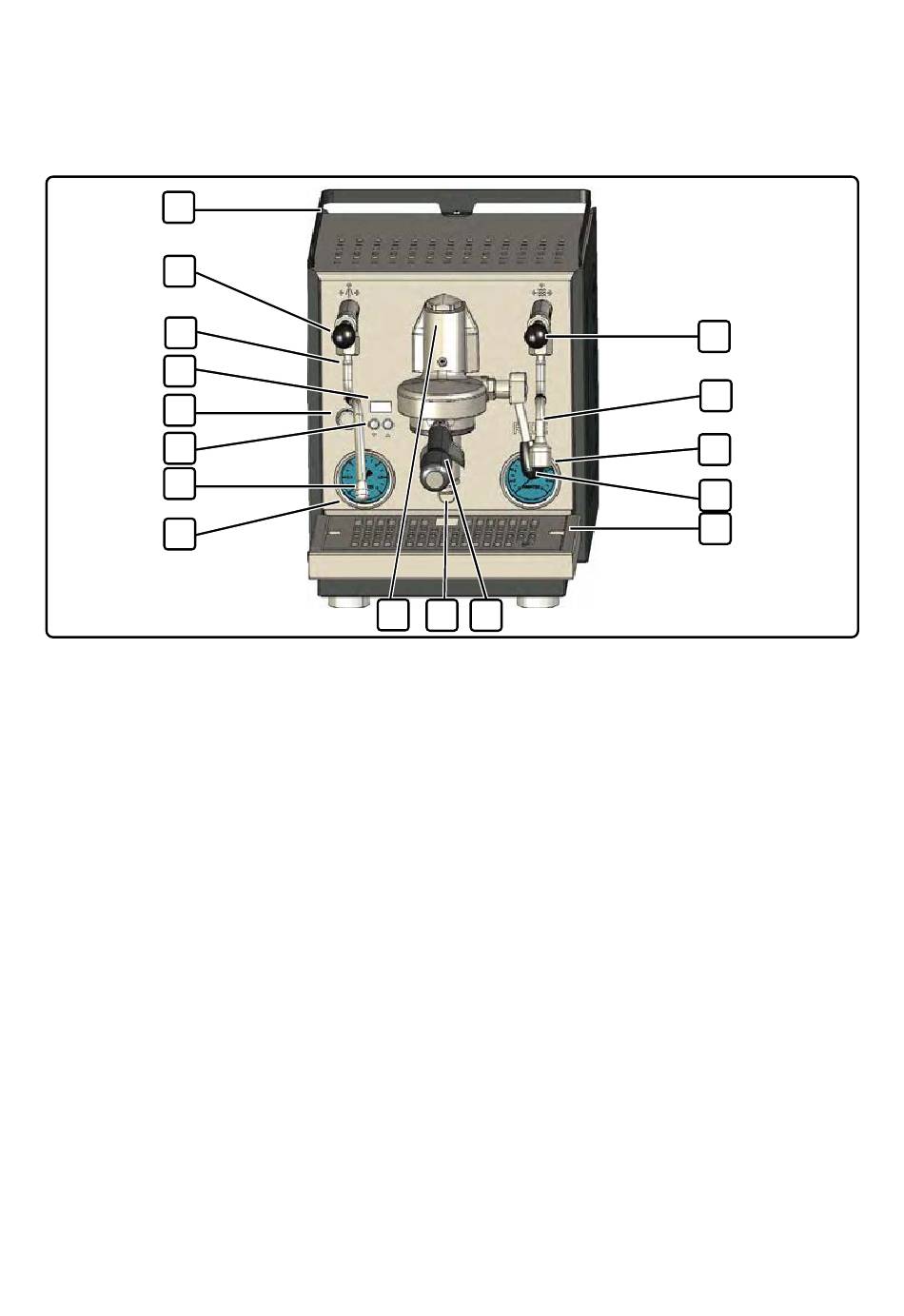

Abb. 1 Aufbau und Komponenten
1 Tassenablage; darunter Wassertank mit
Wasserfilteradapter zur Aufnahme einer
Wasserfilterkartusche
2 Dampf-Kippventil für den Bezug von
heißem Wasserdampf
3 Dampfrohr mit gummiertem Griff
4 Display zum Anzeigen und Konfigurieren
von Einstellungen
5 Ein-/Aus-Taste mit Betriebsanzeige
(LED-Ring)
6 Navigationstasten
DE - 19
9
10 11
7 Dampfdüse für den Austritt von heißem
Dampf
8 Kesseldruckmanometer
9 Brühgruppe
10 Ablaufdüse
11 Filterträger, hier mit 2 Ausläufen
12 Wasserauffangschale mit Tropfblech
13 Brühhebel für den Bezug von Espresso
14 Pumpendruckmanometer
15 Wasserrohr mit gummiertem Griff
16 Wasser-Kippventil für den Bezug von
heißem Wasser
16
15
14
13
12
