5 Description de la machine
5.1 Structure de la machine
1
2
3
4
5
6
7
8

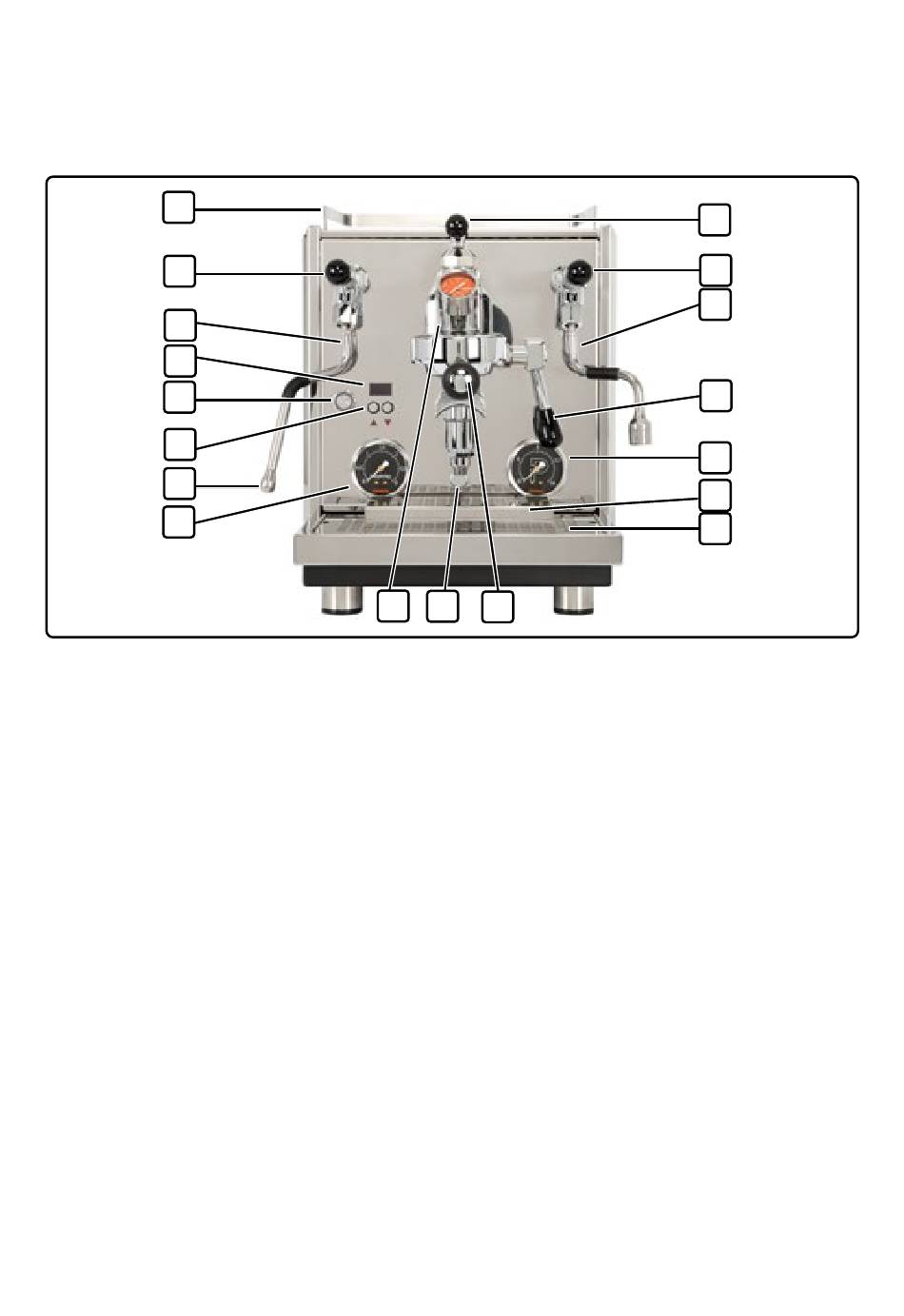

Fig. 1 Structure et composants
1 Plateau à tasses ; sous celui-ci,
réservoir d'eau avec adaptateur de filtre
à eau pour recevoir une cartouche de
filtre à eau
2 Vanne de vapeur basculante pour le
prélèvement de vapeur chaude
3 Tuyau de vapeur avec poignée
caoutchoutée
4 Écran pour afficher et configurer les
paramètres
5 Bouton marche/arrêt avec indicateur de
fonctionnement (anneau LED)
6 Boutons de navigation
7 Buse de vapeur pour la sortie de vapeur
chaude
8 Manomètre de chauffe-eau
DRIVE_BA_V3.0
9 10
11
9 Groupe de percolation avec manomètre
de pression de percolation
10 Sortie d'eau résiduelle du groupe de
percolation
11 Porte-filtre, ici avec 2 sorties
12 Plateau de collecte d'eau avec plaque
d'égouttage
13 Rehausseur de tasses pour l'utilisation
de tasses à expresso
14 Manomètre de pompe
15 Levier de percolation pour préparer un
expresso
16 Tuyau d'eau avec poignée caoutchoutée
17 Vanne d'eau basculante pour le
prélèvement d'eau chaude
18 Régulateur de débit (Flow Control) avec
cloche en acier inoxydable
18
17
16
15
14
13
12
FR - 181
